Переходник для емкостей тип 050 нпвх (pvc-u), втулка муфты без резьбы с раструбом Georg Fischer (Швейцария)
Переходник для емкостей тип 050, нпвх (pvc-u), втулка муфты без резьбы с раструбом, Georg Fischer (Швейцария) — это коннектор для ёмкости pvc-u (нпвх) под раструбное клеевое соединение. Предназначен для соединения труб пвх (pvc-u) или фитингов нпвх с ёмкостью, иногда переходник (коннектор) называют танк адаптер для ёмкостей или переходник на ёмкость.
Соединение коннектора для ёмкости pvc-u — клеевое раструбное. Разъёмная гайка коннектора пвх позволяет не только соединить трубы нпвх с трубопроводом, но и разъединить при откручивании гайки муфты. Рабочее давление трубопровода pvc-u до 16 атмосфер, а рабочая температура транспортируемой жидкости от -0 до +60 °C. Трубопроводы PVC-U Georg Fischer широко используются при транспортировке кислот, щелочей и солей, и других агрессивных веществ. Уплотнением epdm. Диаметры: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм.
| Компактный переходник для емкостей тип 050, нпвх (pvc-u), втулка муфты без резьбы с раструбом | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

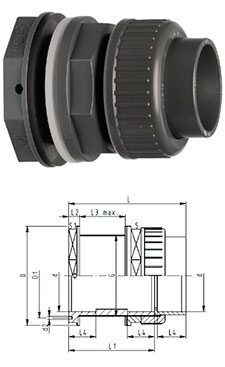

| d (мм) | PN (бар) | Код epdm | Вес (кг) | L (мм) | L1 (мм) | L2 (мм) | D (мм) | L3max (мм) | Диаметр отверстия в стенке емкости (мм) | S1 (мм) | L4 (мм) | d2 (мм) | D1 (мм) | S (мм) | G (дюйм) |
| 16 | 16 | 161050245 | 0.064 | 77 | 11 | 58 | 44 | 19 | 28 | 40 | 14 | 5 | 29 | 32 | ¾ |
| 20 | 16 | 161050246 | 0.070 | 83 | 12 | 61 | 54 | 17 | 35 | 50 | 16 | 5 | 35 | 40 | 1 |
| 25 | 16 | 161050247 | 0.100 | 90 | 13 | 65 | 60 | 18 | 43 | 55 | 19 | 5 | 42 | 50 | 1 ¼ |
| 32 | 16 | 161050248 | 0.196 | 95 | 13 | 67 | 69 | 19 | 49 | 65 | 22 | 5 | 49 | 56 | 1 ½ |
| 40 | 16 | 161050249 | 0.328 | 104 | 13 | 72 | 84 | 16 | 61 | 80 | 26 | 5 | 59 | 69 | 2 |
| 50 | 16 | 161050250 | 0.395 | 113 | 15 | 76 | 92 | 16 | 67 | 85 | 31 | 5 | 70 | 76 | 2 ¼ |
| 63 | 16 | 161050251 | 0.530 | 128 | 15 | 84 | 108 | 19 | 83 | 100 | 38 | 5 | 82 | 95 | 2 ¾ |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала переходника на ёмкость к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Цилиндрические, конические и резьбовые разъёмы переходника для емкостей тип 050 нпвх (pvc-u) соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх, пвх) Georg Fischer: клеевые трубы pvc-u применяются для сточных вод, водоподготовки, гальваники, химической (автомобильной, пищевой…) промышленности, в энергетике, в кабельной, в ливневой канализации и во многих других областях. Georg Fischer является специализированным брендом фитингов из pvc-u (нпвх, пвх) для промышленных систем трубопроводов, признанным мировым лидером. Бренд хорошо и надёжно зарекомендовал себя во многих областях применения.
Монтаж переходника для емкостей тип 050 Georg Fischer pvc-u (нпвх) делится на три этапа:
- Механическая обработка: удалите заусенцы на внутренней кромке и снимите фаску с внешней кромки трубы pvc-u (при необходимости разрежьте трубу под прямым углом).
- Обезжиривание и подготовка к склеиванию: уберите возможный конденсат с трубы и переходника для емкости пвх; обезжирьте наружную поверхность трубы и внутреннюю поверхность переходника при помощи очистителя Tangit и впитывающей салфетки. Нанесите клей на наружную поверхность трубы пвх.
- Соединение (склеивание): переходник для емкости тип 050 pvc-u соединяется с трубой пвх при помощи раструба. Время склеивания при температуре выше 10 °С происходит в течение 5 минут, при температуре ниже 10 °С время ожидания увеличивается до 15 минут.
- Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
