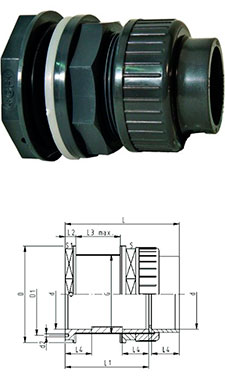

Переходник для емкостей тип 050 нпвх (pvc-u), втулка муфты без резьбы с раструбом с уплотнением O-Ring Georg Fischer (Швейцария)
Коннектор для ёмкости пвх под раструбное клеевое соединение имеется с уплотнением O-Ring в следующих диаметрах: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм. Предназначен для соединения труб пвх (pvc-u) или фитингов нпвх одного диаметра при проходе через стенку ёмкости. Коннектор для ёмкости ещё называют танк адаптер для ёмкостей или переходник на ёмкость. Коннектор редукционный для ёмкости нпвх для раструбного клеевого соединения сделан из химически стойкого pvc-u. Соединение коннектора для ёмкости pvc-u — клеевое раструбное, разъёмная гайка коннектора пвх позволяет не только соединить трубы нпвх с трубопроводом, но и разъединить это соединение по средством откручивания гайки муфты.
Рабочее давление трубопровода 16 атмосфер и менее, рабочая температура транспортируемой жидкости в пределах от 0 °C до +60 °C. Трубопроводы pvc-u Georg Fischer широко используются при транспортировке кислот, щелочей и солей, и других агрессивных веществ.
Многолетний опыт компании Georg Fischer Piping Systems Ltd (Швейцария) в работе с трубопроводными системами из пластика, гарантирует надежность коннектора тип 050 с уплотнением O-Ring.
Система обозначения партии продукта позволяет проследить его путь: время и дату изготовления, ответственного за изготовление и ответственного за приемку в ОТК.
Высокое качество переходников редукционных для емкостей тип 050, нпвх (pvc-u) с уплотнением O-Ring в следующих диаметрах: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм подтверждается положительными результатами проверок сторонних (вышестоящих) организаций и лабораторными испытаниями.
Многолетний опыт компании Georg Fischer Piping Systems Ltd (Швейцария) в работе с трубопроводными системами из пластика, гарантирует надежность продукции. Система обозначения партии продукта позволяет проследить его путь: время и дату изготовления, ответственного за изготовление и ответственного за приемку в ОТК.
Высокое качество продукции подтверждается положительными результатами проверок сторонних (вышестоящих) организаций и лабораторными испытаниями.
| Компактный переходник для емкостей тип 050, нпвх (pvc-u), втулка муфты без резьбы с раструбом, с уплотнением O-Ring | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d (мм) | PN (бар) | Код epdm | Вес (кг) | G (дюйм) | d2 (мм) | D1 (мм) | s (мм) | L3max (мм) | Диаметр отверстия в стенке емкости (мм) | S1 (мм) | L4 (мм) | L (мм) | L2 (мм) | L1 (мм) | D (мм) |
| 16 | 16 | 161050385 | 0.040 | ¾ | 5 | 29 | 32 | 19 | 28 | 40 | 14 | 77 | 11 | 58 | 44 |
| 20 | 16 | 161050386 | 0.070 | 1 | 5 | 35 | 40 | 17 | 35 | 50 | 16 | 83 | 12 | 61 | 54 |
| 25 | 16 | 161050387 | 0.160 | 1 ¼ | 5 | 42 | 50 | 18 | 43 | 55 | 19 | 90 | 13 | 65 | 60 |
| 32 | 16 | 161050388 | 0.200 | 1 ½ | 5 | 49 | 56 | 19 | 49 | 65 | 22 | 95 | 13 | 65 | 69 |
| 40 | 16 | 161050389 | 0.240 | 2 | 5 | 59 | 69 | 16 | 61 | 80 | 26 | 104 | 13 | 72 | 84 |
| 50 | 16 | 161050390 | 0.400 | 2 ¼ | 5 | 70 | 76 | 16 | 67 | 85 | 31 | 113 | 15 | 76 | 92 |
| 63 | 16 | 161050391 | 0.530 | 2 ¾ | 5 | 82 | 95 | 19 | 83 | 100 | 38 | 128 | 15 | 84 | 108 |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала переходника редукционного на ёмкость к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Цилиндрические, конические и резьбовые разъёмы переходника для емкостей тип 050 нпвх (pvc-u) соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх, пвх) Georg Fischer: очистка сточных вод, водоподготовка, гальваника, химическая промышленность, автомобильная промышленность, энергетика, пищевая промышленность и т.д. Georg Fischer — известный специализированным бренд фитингов из pvc-u (нпвх) для промышленных систем трубопроводов.
Монтаж переходника для емкостей тип 050 Georg Fischer нпвх (pvc-u), втулки (муфты без резьбы) с раструбом, с уплотнением O-Ring, Georg Fischer, Швейцария делится на три этапа:
- Механическая обработка: удалите заусенцы на внутренней кромке и снимите фаску с внешней кромки трубы pvc-u (при необходимости разрежьте трубу под прямым углом).
- Обезжиривание и подготовка к склеиванию: уберите снаружи возможный конденсат с трубы и изнутри переходника пвх на емкость; обезжирьте наружную поверхность трубы и внутреннюю поверхность переходника при помощи очистителя Tangit и впитывающей салфетки. Нанесите клей на наружные поверхности труб пвх.
- Соединение (склеивание): переходник для емкости тип 050 pvc-u соединяется с трубами пвх одного диаметра при помощи раструба переходника. Время склеивания при температуре выше 10 °С происходит в течение 5 минут, при температуре ниже 10 °С время ожидания увеличивается до 15 минут.
- Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
Купить переходники для емкости тип 050 пвх с уплотнением O-Ring можно в Санкт-Петербурге по адресу ул. Салова 53 к 1. Цена с ндс указана в прайс-листе. Возможна доставка переходника для емкости до терминала любой транспортной компании в СПб (г. Санкт-Петербурге).
Цены, наличие, консультации по телефонам: +7 (812) 449-15-34, +7 (812) 449-30-73, +7 (495) 128-0337.
