Переход (редукция, бутылочка) pro-fit нпвх (pvc-u, пвх) Georg Fischer
Переход (редукция) pro-fit нпвх (pvc-u) Georg Fischer (Швейцария) предназначен для соединения трубопроводов из pvc-u (нпвх) при изменении диаметра трубопровода на уменьшение диаметра или наоборот, на его увеличение. Переход pro-fit под клей пвх (pvc-u) представлен следующими диаметрами: 12 мм, 14 мм, 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм. Можно перейти с любого на любой из указанных диаметров. Допускается использование несколько клеевых переходов пвх.
Система pro-fit производства Georg Fischer (Швейцария), разработана специально для уменьшения монтажной длины, в малогабаритных помещениях и в установках водоподготовки контейнерного типа. Особенность конструкции перехода редукции pro-fit Georg Fischer (Швейцария), позволяет добиться существенной экономии пространства и места в системах водоподготовки, дозирования, розлива, не снижая надёжности клеевого соединения.

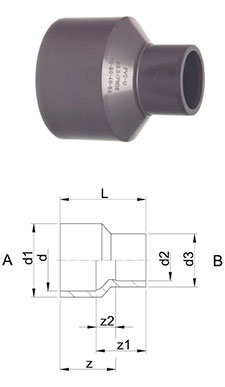

| Переход редукция pro-fit или бутылочка из клеевого (pvc-u) Georg Fischer | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| d (мм) | d1 (мм) | d3 (мм) | d2 (мм) | PN (бар) | Артикул | Вес (кг) | z (мм) | z1 (мм) | z2 (мм) | L (мм) |
| 10 | 14 | 12 | 8 | 16 | 721910903 | 0,003 | 15 | 15 | 3 | 27 |
| 12 | 16 | 12 | 8 | 16 | 721910905 | 0,004 | 18 | 18 | 6 | 30 |
| 12 | 16 | 16 | 10 | 16 | 721910906 | 0,004 | 18 | 18 | 6 | 30 |
| 16 | 20 | 16 | 10 | 16 | 721910908 | 0,003 | 21 | 19 | 7 | 33 |
| 16 | 20 | 16 | 12 | 16 | 721910909 | 0,004 | 21 | 19 | 7 | 33 |
| 20 | 25 | 16 | 12 | 16 | 721910910 | 0,008 | 25 | 21 | 9 | 37 |
| 20 | 25 | 20 | 16 | 16 | 721910911 | 0,008 | 25 | 23 | 9 | 39 |
| 25 | 32 | 16 | 12 | 16 | 721910912 | 0,014 | 30 | 23 | 11 | 42 |
| 25 | 32 | 20 | 16 | 16 | 721910913 | 0,015 | 30 | 26 | 12 | 44 |
| 25 | 32 | 25 | 20 | 16 | 721910914 | 0,017 | 30 | 27 | 11 | 46 |
| 32 | 40 | 20 | 16 | 16 | 721910915 | 0,025 | 36 | 28 | 14 | 50 |
| 32 | 40 | 25 | 20 | 16 | 721910916 | 0,026 | 36 | 30 | 14 | 52 |
| 32 | 40 | 32 | 25 | 16 | 721910917 | 0,031 | 36 | 33 | 14 | 55 |
| 40 | 50 | 25 | 20 | 16 | 721910918 | 0,045 | 44 | 34 | 18 | 60 |
| 40 | 50 | 32 | 25 | 16 | 721910919 | 0,052 | 44 | 37 | 18 | 63 |
| 40 | 50 | 40 | 32 | 16 | 721910920 | 0,058 | 44 | 40 | 18 | 66 |
| 50 | 63 | 32 | 25 | 16 | 721910921 | 0,092 | 54 | 42 | 23 | 73 |
| 50 | 63 | 40 | 32 | 16 | 721910922 | 0,098 | 54 | 45 | 23 | 76 |
| 50 | 63 | 50 | 40 | 16 | 721910923 | 0,111 | 54 | 49 | 23 | 80 |
| 63 | 75 | 40 | 32 | 16 | 721910924 | 0,127 | 62 | 46 | 24 | 84 |
| 63 | 75 | 50 | 40 | 16 | 721910925 | 0,139 | 62 | 50 | 24 | 88 |
| 63 | 75 | 63 | 50 | 16 | 721910926 | 0,167 | 62 | 55 | 24 | 93 |
| 75 | 90 | 50 | 40 | 16 | 721910927 | 0,224 | 74 | 56 | 30 | 100 |
| 75 | 90 | 63 | 50 | 16 | 721910928 | 0,253 | 74 | 61 | 30 | 105 |
| 75 | 90 | 75 | 63 | 16 | 721910929 | 0,265 | 74 | 68 | 30 | 112 |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала редукции pro-fit к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Цилиндрические и конические разъёмы перехода соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх, пвх) Georg Fischer: клеевые трубы pvc-u применяются для сточных вод, водоподготовки, гальваники, химической (автомобильной, пищевой…) промышленности, в энергетике, в кабельной, в ливневой канализации и во многих других областях. Georg Fischer является специализированным брендом фитингов из pvc-u (нпвх, пвх) для промышленных систем трубопроводов, признанным мировым лидером. Бренд хорошо и надёжно зарекомендовал себя во многих областях применения.
Монтаж перехода (редукции) Georg Fischer pvc-u (пвх) делится на три этапа:
- Механическая обработка: отрежьте трубу под прямым углом, удалите заусенцы на внутренней кромке и снимите фаску с внешней кромки трубы pvc-u.
- Обезжиривание и подготовка к склеиванию: уберите возможный конденсат с трубы и перехода пвх, обезжирьте наружную поверхность трубы и внутреннюю поверхность перехода при помощи очистителя Tangit и впитывающей салфетки. Нанесите клей на наружную поверхность труб пвх
- Соединение (склеивание): переход pro-fit pvc-u (нпвх) соединяется с трубой при помощи раструбов перехода. Время склеивания при температуре выше 10 °С составит 5 минут, а при температуре ниже 10 °С время ожидания может увеличится до 15 минут. Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
