Компактный переходник для емкостей тип 050 нпвх (pvc-u) Georg Fischer (Швейцария)
Компактный коннектор для ёмкости pvc-u (нпвх) под раструбное клеевое соединение, Georg Fischer, предназначен для соединения труб пвх (pvc-u) или фитингов нпвх с ёмкостью. Также ещё называют танк адаптер для ёмкостей или переходник на ёмкость. Коннектор для ёмкости нпвх для раструбного клеевого соединения, сделан из химически стойкого pvc-u. Соединение коннектора для ёмкости pvc-u — клеевое раструбное, разъёмная гайка коннектора пвх позволяет не только соединить трубы нпвх с трубопроводом, но и разъединить это соединение по средством откручивания гайки муфты. Рабочее давление трубопровода pvc-u до 16 атмосфер, а рабочая температура транспортируемой жидкости от -0 до +60 °C. Трубопроводы полипропиленовые pvc-u Georg Fischer широко используются при транспортировке кислот, щелочей и солей, и других агрессивных веществ.
Компактный переходник для ёмкости pvc-u фирмы изготовителя Georg Fischer Piping Systems (Швейцария) Ltd с уплотнением epdm имеется в следующих диаметрах: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм.
Многолетний опыт компании Georg Fischer Piping Systems Ltd (Швейцария) в работе с трубопроводными системами из пластика, гарантирует надежность компактного переходника для емкостей тип 050. Система обозначения партии продукта позволяет проследить его путь: время и дату изготовления, ответственного за изготовление и ответственного за приемку в ОТК.
Высокое качество коннектор для ёмкости подтверждается положительными результатами проверок сторонних (вышестоящих) организаций и лабораторными испытаниями.

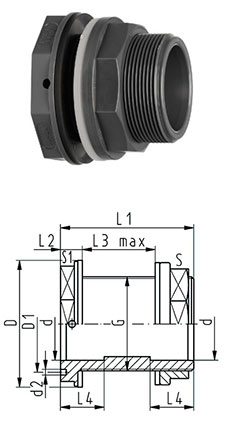

| Компактный переходник для емкостей тип 050, нпвх (pvc-u) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d (мм) | PN (бар) | Код epdm | Вес (кг) | L3max (мм) | Диаметр отверстия в стенке емкости (мм) | D1 (мм) | S (мм) | D (мм) | L2 (мм) | S1 (мм) | L4 (мм) | L1 (мм) | d2 (мм) | G (дюйм) |
| 16 | 16 | 161050445 | 0.048 | 28 | 28 | 29 | 32 | 44 | 11 | 40 | 14 | 58 | 5 | ¾ |
| 20 | 16 | 161050446 | 0.066 | 28 | 35 | 35 | 40 | 54 | 12 | 50 | 16 | 51 | 5 | 1 |
| 25 | 16 | 161050447 | 0.170 | 28 | 43 | 42 | 50 | 60 | 13 | 55 | 19 | 65 | 5 | 1 ¼ |
| 32 | 16 | 161050448 | 0.144 | 28 | 49 | 49 | 56 | 69 | 13 | 65 | 22 | 67 | 5 | 1 ½ |
| 40 | 16 | 161050449 | 0.238 | 29 | 61 | 59 | 69 | 84 | 13 | 80 | 26 | 72 | 5 | 2 |
| 50 | 16 | 161050450 | 0.260 | 30 | 67 | 70 | 76 | 92 | 15 | 85 | 31 | 76 | 5 | 2 ¼ |
| 63 | 16 | 161050451 | 0.398 | 35 | 83 | 82 | 95 | 108 | 15 | 100 | 38 | 84 | 5 | 2 ¾ |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала компактного переходника на ёмкость к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Цилиндрические, конические и резьбовые разъёмы переходника для емкостей тип 050 нпвх (pvc-u) соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх, пвх) Georg Fischer: очистка сточных вод, водоподготовка, гальваника, химическая промышленность, автомобильная промышленность, энергетика, пищевая промышленность и т.д. Georg Fischer — специализированным бренд фитингов из pvc-u (нпвх) для промышленных систем трубопроводов.
Монтаж компактного переходника для емкостей тип 050 делится на три этапа:
- Механическая обработка: удалите заусенцы на внутренней кромке и снимите фаску с внешней кромки трубы pvc-u (при необходимости разрежьте трубу под прямым углом).
- Обезжиривание и подготовка к склеиванию: уберите снаружи возможный конденсат с трубы и изнутри переходника пвх на емкость; обезжирьте наружную поверхность трубы и внутреннюю поверхность переходника при помощи очистителя Tangit и впитывающей салфетки. Нанесите клей на наружные поверхности труб пвх.
- Соединение (склеивание): компактный переходник для емкости тип 050 pvc-u соединяется с трубой пвх при помощи раструба. Время склеивания при температуре выше 10 °С происходит в течение 5 минут, при температуре ниже 10 °С время ожидания увеличивается до 15 минут.
- Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
