Разъемная муфта для клеевого соединения нпвх (pvc-u, пвх) Georg Fischer (Швейцария), американка клеевая
от 75 мм по 110 мм — 10 бар.
Муфта разборная американка нпвх (pvc-u) Georg Fischer (Швейцария) предназначена для соединения труб фитингов из нпвх (pvc-u). Американка раструбная клеевая нпвх (pvc-u) имеет диаметры: 10 мм, 12 мм, 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм. Особое применение: труднодоступные места, минимизация производственных потерь по времени при замене узлов нпвх.
Многолетний опыт компании Georg Fischer Piping Systems Ltd (Швейцария) в работе с трубопроводными системами из пластика pvc-u, гарантирует надежность разъемной американки нпвх под клей. Высокое качество продукции подтверждается сертификатами и результатами проверок сторонними организациями. Благодаря системе обозначения партии продукта у компании Georg Fischer Piping Systems Ltd (Швейцария) всегда есть возможность проследить путь каждой разборной муфты pvc-u.
Типоразмеры разъемной муфты для клеевого соединения нпвх Georg Fischer (Швейцария)
- Уплотнение epdm
- Уплотнение fkm/fpm

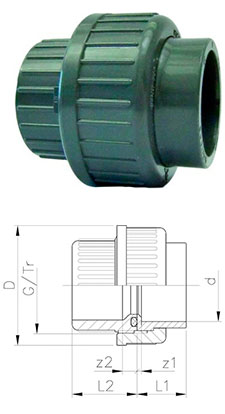

| d (мм) | PN (бар) | Код epdm | Вес (кг) | z1 (мм) | z2 (мм) | D (мм) | L1 (мм) | L2 (мм) | G/Tr |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 721510103 | 0.021 | 3 | 10 | 31 | 15 | 22 | ⅝ |
| 12 | 16 | 721510104 | 0.020 | 3 | 10 | 31 | 15 | 22 | ⅝ |
| 16 | 16 | 721510105 | 0.025 | 3 | 10 | 35 | 17 | 24 | ¾ |
| 20 | 16 | 721510106 | 0.041 | 3 | 10 | 43 | 19 | 26 | 1 |
| 25 | 16 | 721510107 | 0.058 | 3 | 10 | 51 | 22 | 29 | 1 ¼ |
| 32 | 16 | 721510108 | 0.083 | 3 | 10 | 58 | 25 | 33 | 1 ½ |
| 40 | 16 | 721510109 | 0.147 | 3 | 12 | 72 | 29 | 39 | 2 |
| 50 | 16 | 721510110 | 0.203 | 3 | 14 | 83 | 34 | 46 | 2 ¼ |
| 63 | 16 | 721510111 | 0.356 | 3 | 18 | 100 | 41 | 58 | 2 ¾ |
| 75 | 10 | 721510112 | 0.614 | 3 | 18 | 135 | 47 | 62 | Tr108x5 |
| 90 | 10 | 721510313 | 0.920 | 5 | 18 | 158 | 56 | 69 | Tr128x5 |
| 110 | 10 | 721510114 | 1.434 | 5 | 11 | 188 | 66 | 72 | Tr154x6 |
| d (мм) | PN (бар) | Код fkm/fpm | Вес (кг) | z1 (мм) | z2 (мм) | D (мм) | L1 (мм) | L2 (мм) | G/Tr |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 721510128 | 0.020 | 3 | 10 | 31 | 15 | 22 | ⅝ |
| 12 | 16 | 721510129 | 0.019 | 3 | 10 | 31 | 15 | 22 | ⅝ |
| 16 | 16 | 721510130 | 0.025 | 3 | 10 | 35 | 17 | 24 | ¾ |
| 20 | 16 | 721510131 | 0.042 | 3 | 10 | 43 | 19 | 26 | 1 |
| 25 | 16 | 721510132 | 0.058 | 3 | 10 | 51 | 22 | 29 | 1 ¼ |
| 32 | 16 | 721510133 | 0.084 | 3 | 10 | 58 | 25 | 33 | 1 ½ |
| 40 | 16 | 721510134 | 0.152 | 3 | 12 | 72 | 29 | 39 | 2 |
| 50 | 16 | 721510135 | 0.207 | 3 | 14 | 83 | 34 | 46 | 2 ¼ |
| 63 | 16 | 721510136 | 0.361 | 3 | 18 | 100 | 41 | 58 | 2 ¾ |
| 75 | 10 | 721510137 | 0.621 | 3 | 18 | 135 | 47 | 62 | Tr108x5 |
| 90 | 10 | 721510338 | 0.929 | 5 | 18 | 158 | 56 | 69 | Tr128x5 |
| 110 | 10 | 721510139 | 1.492 | 5 | 11 | 188 | 66 | 72 | Tr154x6 |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Цилиндрические и конические разъёмы американки соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх, пвх) Georg Fischer: клеевые трубы и фитинги pvc-u применяются для сточных вод, водоподготовки, гальваники, химической (автомобильной, пищевой…) промышленности, в энергетике, в кабельной, в ливневой канализации и во многих других областях. Georg Fischer является специализированным брендом фитингов из pvc-u (нпвх, пвх) для промышленных систем трубопроводов, признанным мировым лидером. Бренд хорошо и надёжно зарекомендовал себя во многих областях применения.
Монтаж американки Georg Fischer pvc-u (нпвх, пвх) делится на три этапа:
- Механическая обработка: отрежьте трубы под прямым углом, удалите заусенцы на внутренней кромке и снимите фаску с внешней кромки труб pvc-u.
- Обезжиривание и подготовка к склеиванию: уберите возможный конденсат с труб и американки пвх; обезжирьте наружную поверхность труб и внутреннюю поверхность американки при помощи очистителя Tangit и впитывающей салфетки. Нанесите клей на наружную поверхность труб пвх.
- Соединение (склеивание): муфта разборная пвх (американка pvc-u) соединяется с трубой при помощи раструбов муфты. Время склеивания при температуре выше 10 °С склеивание происходит в течение 5 минут, при температуре ниже 10 °С время ожидания увеличивается до 15 минут.
- Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
Купить муфту разъемную нпвх (американку pvc-u) Georg Fischer Вы можете в Санкт-Петербурге по адресу ул. Салова 53 к 1. Цена муфты с ндс указана в прайс-листе. Возможна доставка до терминала любой транспортной компании в СПб (г. Санкт-Петербурге).
Цены, наличие, консультации по телефонам: +7 (812) 449-15-34, +7 (812) 449-30-73, +7 (495) 128-0337.
