Разъемная муфта (американка) клеевое соединение нпвх (pvc-u) pro-fit Georg Fischer (Швейцария), американка клеевая pvc-u
Муфта разборная pro-fit нпвх (pvc-u) Georg Fischer (Швейцария) предназначена для соединения трубопровода из нпвх (pvc-u) клеевым способом. Диметры американки (муфты разборной pro-fit из pvc-u): d12 мм, d16 мм d20 мм, d25 мм, d32 мм, d40 мм, d50 мм, d63 мм.

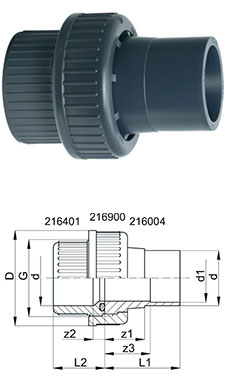

Разъемная муфта для клеевого соединения нпвх Georg Fischer (Швейцария), американка клеевая pvc-u
- Уплотнение epdm
- Уплотнение fkm
| d (мм) | d1 (мм) | PN (бар) | Код (epdm) | Вес (кг) | G (дюйм) | z1 (мм) | z2 (мм) | z3 (мм) | D (мм) | L1 (мм) | L2 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 12 | 16 | 721510305 | 0,029 | ¾ | 22 | 10 | 24 | 35 | 36 | 24 |
| 20 | 16 | 16 | 721510306 | 0,046 | 1 | 24 | 10 | 26 | 43 | 40 | 26 |
| 25 | 20 | 16 | 721510307 | 0,073 | 1 ¼ | 25 | 10 | 28 | 51 | 44 | 29 |
| 32 | 25 | 16 | 721510308 | 0,097 | 1 ½ | 27 | 10 | 30 | 58 | 49 | 33 |
| 40 | 32 | 16 | 721510309 | 0,169 | 2 | 31 | 12 | 35 | 74 | 57 | 39 |
| 50 | 40 | 16 | 721510310 | 0,250 | 2 ¼ | 35 | 14 | 40 | 83 | 66 | 46 |
| 63 | 50 | 16 | 721510311 | 0,437 | 2 ¾ | 39 | 18 | 46 | 100 | 77 | 58 |
| d (мм) | d1 (мм) | PN (бар) | Код (fkm) | Вес (кг) | G (дюйм) | z1 (мм) | z2 (мм) | z3 (мм) | D (мм) | L1 (мм) | L2 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 12 | 16 | 721510330 | 0,029 | ¾ | 22 | 10 | 24 | 35 | 36 | 24 |
| 20 | 16 | 16 | 721510331 | 0,044 | 1 | 24 | 10 | 26 | 43 | 40 | 26 |
| 25 | 20 | 16 | 721510332 | 0,073 | 1 ¼ | 25 | 10 | 28 | 51 | 44 | 29 |
| 32 | 25 | 16 | 721510333 | 0,095 | 1 ½ | 27 | 10 | 30 | 58 | 49 | 33 |
| 40 | 32 | 16 | 721510334 | 0,171 | 2 | 31 | 12 | 35 | 74 | 57 | 39 |
| 50 | 40 | 16 | 721510335 | 0,250 | 2 ¼ | 35 | 14 | 40 | 83 | 66 | 46 |
| 63 | 50 | 16 | 721510336 | 0,449 | 2 ¾ | 39 | 18 | 46 | 100 | 77 | 58 |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала американки переходной к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Цилиндрические и конические разъёмы американки pro-fit соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх, пвх) Georg Fischer: очистка сточных вод, водоподготовка, гальваника, химическая промышленность, автомобильная промышленность, энергетика, пищевая промышленность и т.д. Компания Georg Fischer является специализированным брендом фитингов из pvc-u (нпвх) для промышленных систем трубопроводов.
Монтаж американки клеевой pvc-u (муфты разъемной) делится на три этапа:
- Механическая обработка: удалите заусенцы с внутренней кромки и снимите фаску с внешней кромки трубы pvc-u (при необходимости разрежьте трубу под прямым углом).
- Обезжиривание и подготовка к склеиванию: уберите возможный конденсат с трубы и американки пвх; обезжирьте наружную поверхность трубы и внутреннюю поверхность американки при помощи очистителя Tangit и впитывающей салфетки. Нанесите клей на наружную поверхность трубы пвх.
- Соединение (склеивание): муфта разборная пвх (американка pvc-u) соединяется с трубой пвх при помощи раструба муфты. Время склеивания при температуре выше 10 °С склеивание происходит в течение 5 минут, при температуре ниже 10 °С время ожидания увеличивается до 15 минут.
- Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
Испытание системы проводится не ранее, чем через 24 часа после склеивания!!!
Купить клеевую американку нпвх pro-fit Georg Fischer (Швейцария) Вы можете в Санкт-Петербурге по адресу ул. Салова 53 к 1. Цена американки с ндс указана в прайс-листе. Возможна доставка до терминала любой транспортной компании в СПб (г. Санкт-Петербурге).
