Переходная разъемная муфта для соединения нпвх (pvc-u) с латунью наружная резьба Georg Fischer (Швейцария), американка переходная pvc-u (пвх)/латунь R
от 75 мм до 90 мм — 10 бар
Муфта разборная нпвх (pvc-u) Georg Fischer (Швейцария) предназначена для соединения трубопровода из нпвх (pvc-u) c металлом латунь. Американка переходная раструб клеевой нпвх (pvc-u) — (наружная резьба) R латунь. Диаметры основного раструба из пвх: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм соответствуют наружным резьбовым присоединениям из латуни с другой стороны американки в дюймах: ½", ¾", 1", 1 ¼", 1 ½", 2", 2 ½", 3".
| Разъемная (разборная) муфта для соединения нпвх (pvc-u) раструб клеевое соединение с переходом на метал латунь, наружная резьба (R) Georg Fischer (Швейцария), американка переходная pvc-u (пвх)/латунь R | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|

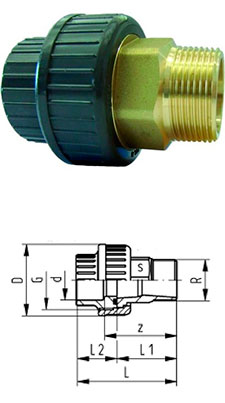

| R (дюйм) | d (мм) | PN (бар) | код (epdm) | Вес (кг) | D (мм) | L (мм) | L1 (мм) | L2 (мм) | z (мм) | G (дюйм) | S (мм) |
| ½ | 20 | 16 | 721550906 | 0,125 | 43 | 63 | 37 | 26 | 47 | 1 | 25 |
| ½ | 25 | 16 | 721550957 | 0,196 | 51 | 66 | 37 | 29 | 47 | 1 ¼ | 30 |
| ¾ | 25 | 16 | 721550907 | 0,196 | 51 | 71 | 42 | 29 | 52 | 1 ¼ | 30 |
| 1 | 25 | 16 | 721550967 | 0,307 | 51 | 75 | 46 | 29 | 56 | 1 ¼ | 30 |
| ½ | 32 | 16 | 721550958 | 0,297 | 58 | 70 | 37 | 33 | 48 | 1 ½ | 36 |
| ¾ | 32 | 16 | 721550968 | 0,297 | 58 | 75 | 42 | 33 | 53 | 1 ½ | 36 |
| 1 | 32 | 16 | 721550908 | 0,283 | 58 | 79 | 46 | 33 | 57 | 1 ½ | 36 |
| 1 ¼ | 40 | 16 | 721550909 | 0,502 | 72 | 91 | 52 | 39 | 65 | 2 | 46 |
| 1 ½ | 50 | 16 | 721550910 | 0,681 | 83 | 102 | 56 | 46 | 71 | 2 ¼ | 55 |
| 2 | 63 | 16 | 721550911 | 1,101 | 100 | 125 | 67 | 58 | 87 | 2 ¾ | 65 |
| 2 ½ | 75 | 10 | 721550912 | 1,706 | 127 | 139 | 77 | 62 | 95 | Tr 108x5 | 85 |
| 3 | 90 | 10 | 721550913 | 2,662 | 150 | 155 | 86 | 69 | 104 | Tr 125x8 | 95 |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала американки переходной pvc-u (пвх)/латунь R с уплотнением epdm к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Цилиндрические и конические разъёмы американки нр из латуни соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх) Georg Fischer: очистка сточных вод, водоподготовка, гальваника, химическая промышленность, автомобильная промышленность, энергетика, пищевая промышленность и т.д. Компания Georg Fischer является специализированным брендом фитингов из pvc-u (нпвх) для промышленных систем трубопроводов и позволяет через резьбу фитинга переходить на металл.
Монтаж американки (разборной муфты) pvc-u/латунь наружная резьба (R) делится на четыре этапа:
- Механическая обработка: удалите заусенцы на внутренней кромке и снимите фаску с внешней кромки трубы pvc-u (при необходимости разрежьте трубу под прямым углом).
- Обезжиривание и подготовка к склеиванию: уберите возможный конденсат с трубы и американки с поверхностей пвх; обезжирьте наружную поверхность трубы и внутреннюю поверхность американки с нр при помощи очистителя Tangit и впитывающей салфетки. Нанесите клей на наружную поверхность трубы пвх.
- Соединение (склеивание): муфта разборная пвх (американка pvc-u с нр) соединяется с трубой пвх при помощи раструба муфты. Время склеивания при температуре выше 10 °С склеивание происходит в течение 5 минут, при температуре ниже 10 °С время ожидания увеличивается до 15 минут.
- Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
- Соединение с металлической трубой (металлическим фитингом): муфта разборная пвх (американка pvc-u с нр из латуни) соединяется с металлическим фитингом или металлической трубой при помощи резьбы.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
Купить американку переходную раструбную из клеевого нпвх (pvc-u) с наружной резьбой из латуни — R Вы можете в Санкт-Петербурге по адресу ул. Салова 53 к 1. Цена американки с ндс указана в прайс-листе. Возможна доставка до терминала любой транспортной компании в СПб (г. Санкт-Петербурге).
Цены, наличие, консультации по телефонам: +7 (812) 449-15-34, +7 (812) 449-30-73, +7 (495) 128-0337.
