Переходная разъемная муфта для соединения нпвх (pvc-u) с нержавеющей сталью 1.4404 (aisi 316l) торцевая сварка Georg Fischer, американка переходная pvc-u (пвх)/aisi 316l торец по сварку
Муфта разборная нпвх (pvc-u) Georg Fischer (Швейцария) предназначена для соединения трубопровода из нпвх (pvc-u) c нержавеющей сталью 1.4404. Американка переходная раструб — торец под сварку aisi 316l (нержавеющая сталь 1.4404) представлена в следующих диаметрах основного раструба: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм и соответственно, в следующих диаметрах торца под сварку aisi 316l: 17 мм, 21 мм, 27 мм, 34 мм, 42 мм, 48 мм, 60 мм.
Типоразмеры разъемной (разборной) муфты для соединения нпвх (pvc-u, пвх) раструб клеевое соединение с переходом на нержавеющую сталь 1.4404 торцевая сварка
- Уплотнение epdm
- Уплотнение fkm/fpm

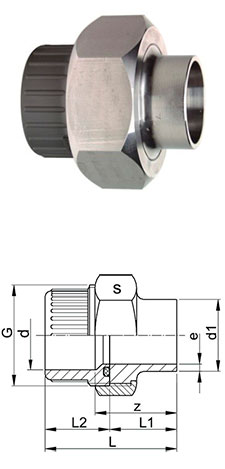

| d (мм) | d1 (мм) | PN (бар) | Код epdm | Вес (кг) | G (дюйм) | z (мм) | L (мм) | L1 (мм) | L2 (мм) | e (мм) | S (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 17 | 16 | 721545505 | 0.101 | ¾ | 28 | 42 | 18 | 24 | 1.6 | 32 |
| 20 | 21 | 16 | 721545506 | 0.176 | 1 | 32 | 48 | 22 | 26 | 2.0 | 41 |
| 25 | 27 | 16 | 721545507 | 0.204 | 1 ¼ | 33 | 52 | 23 | 29 | 2.0 | 46 |
| 32 | 34 | 16 | 721545508 | 0.313 | 1 ½ | 36 | 58 | 26 | 33 | 2.0 | 55 |
| 40 | 42 | 16 | 721545509 | 0.493 | 2 | 38 | 64 | 26 | 39 | 2.0 | 68 |
| 50 | 48 | 16 | 721545510 | 0.566 | 2 ¼ | 42 | 73 | 28 | 46 | 2.0 | 74 |
| 63 | 60 | 16 | 721545511 | 0.902 | 2 ¾ | 50 | 88 | 32 | 58 | 2.6 | 88 |
| d (мм) | d1 (мм) | PN (бар) | Код epdm | Вес (кг) | G (дюйм) | z (мм) | L (мм) | L1 (мм) | L2 (мм) | e (мм) | S (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 17 | 16 | 721545530 | 0.101 | ¾ | 28 | 42 | 18 | 24 | 1.6 | 32 |
| 20 | 21 | 16 | 721545531 | 0.168 | 1 | 32 | 48 | 22 | 26 | 2.0 | 41 |
| 25 | 27 | 16 | 721545532 | 0.198 | 1 ¼ | 33 | 52 | 23 | 29 | 2.0 | 46 |
| 32 | 34 | 16 | 721545533 | 0.313 | 1 ½ | 36 | 58 | 26 | 33 | 2.0 | 55 |
| 40 | 42 | 16 | 721545534 | 0.493 | 2 | 38 | 64 | 26 | 39 | 2.0 | 68 |
| 50 | 48 | 16 | 721545535 | 0.605 | 2 ¼ | 42 | 73 | 28 | 46 | 2.0 | 74 |
| 63 | 60 | 16 | 721545536 | 0.902 | 2 ¾ | 50 | 88 | 32 | 58 | 2.6 | 88 |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала американки переходной к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Цилиндрические, конические и торцевые разъёмы американки из нержавеющей стали соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх, пвх) Georg Fischer: очистка сточных вод, водоподготовка, гальваника, химическая промышленность, автомобильная промышленность, энергетика, пищевая промышленность и т.д. Компания Georg Fischer является специализированным брендом фитингов из pvc-u (нпвх) для промышленных систем трубопроводов (в том числе и при переходе на нержавеющие стальные трубопроводы).
Монтаж муфты разъемная pvc-u/aisi 316l патрубок под сварку из нержавеющей стали делится на четыре этапа
- Механическая обработка: удалите заусенцы на внутренней кромке и снимите фаску с внешней кромки трубы pvc-u (при необходимости разрежьте трубу под прямым углом).
- Обезжиривание и подготовка к склеиванию: уберите возможный конденсат с трубы и американки пвх; обезжирьте наружную поверхность трубы и внутреннюю поверхность американки при помощи очистителя Tangit и впитывающей салфетки. Нанесите клей на наружную поверхность трубы пвх.
- Соединение (склеивание): муфта разборная пвх (американка pvc-u) соединяется с трубой пвх при помощи раструба муфты. Время склеивания при температуре выше 10 °С склеивание происходит в течение 5 минут, при температуре ниже 10 °С время ожидания увеличивается до 15 минут.
- Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
- Соединение с нержавеющей трубой: муфта разборная пвх (американка pvc-u) соединяется с нержавеющей трубой в торец сваркой.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
Купить клеевую американку нпвх с торцом из нержавеющая стали 1.4404 aisi 316l Georg Fischer (Швейцария) под сварку Вы можете в Санкт-Петербурге по адресу ул. Салова 53 к 1. Цена американки с ндс указана в прайс-листе. Возможна доставка до терминала любой транспортной компании в СПб (г. Санкт-Петербурге).
Цены, наличие, консультации по телефонам: +7 (812) 449-15-34, +7 (812) 449-30-73, +7 (495) 128-0337.
