Переходная разъемная (разборная) муфта «американка» для соединения нпвх (pvc-u) с нержавеющей сталью 1.4404 (aisi 316l), американка (муфта разборная, разъемная) переходная pvc-u (нпвх, пвх)/aisi 316l Rp
Муфта (разъемная) разборная «американка» нпвх (pvc-u, пвх) Georg Fischer (Швейцария) предназначена для соединения трубопровода из нпвх (pvc-u, пвх) с трубами из нержавеющей стали. Американка переходная раструб из клеевого нпвх (pvc-u) — Rp AISI 316L (нержавеющая сталь 1.4404) с внутренней резьбой.
Диаметр основного раструба муфты PVC-U: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм и 63 мм.
Резьбовое присоединение aisi 316l муфты внутренняя резьба в дюймах: Rp⅜", Rp½", Rp¾", Rp1", Rp1 ¼", Rp1 ½", Rp2".
Типоразмеры разъемной (разборной) муфты («американка») для соединения нпвх (pvc-u, пвх) раструб клеевое соединение с переходом на нержавеющую сталь 1.4404 (aisi 316l) внутренняя резьба (Rp) Georg Fischer (Швейцария)
- Уплотнение epdm
- Уплотнение fkm/fpm

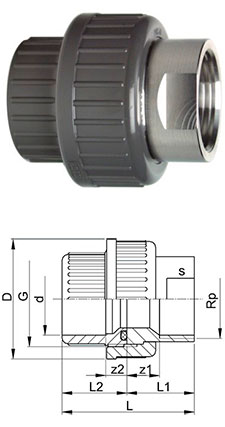

| Rp (дюйм) | d (мм) | PN (бар) | Код epdm | Вес (кг) | G (дюйм) | z1 (мм) | z2 (мм) | D (мм) | L (мм) | L1 (мм) | L2 (мм) | S (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 16 | 16 | 721540205 | 0.053 | ¾ | 9 | 10 | 35 | 19 | 19 | 24 | 19 |
| ½ | 20 | 16 | 721540206 | 0.096 | 1 | 11 | 10 | 43 | 50 | 24 | 26 | 24 |
| ¾ | 25 | 16 | 721540207 | 0.154 | 1 ¼ | 11 | 10 | 51 | 55 | 26 | 29 | 29 |
| 1 | 32 | 16 | 721540208 | 0.212 | 1 ½ | 12 | 10 | 58 | 61 | 29 | 33 | 36 |
| 1 ¼ | 40 | 16 | 721540209 | 0.356 | 2 | 14 | 12 | 72 | 71 | 33 | 39 | 45 |
| 1 ½ | 50 | 16 | 721540210 | 0.455 | 2 ¼ | 15 | 14 | 83 | 79 | 34 | 46 | 54 |
| 2 | 63 | 16 | 721540211 | 0.730 | 2 ¾ | 15 | 18 | 100 | 95 | 39 | 58 | 63 |
| Rp (дюйм) | d (мм) | PN (бар) | Код fkm/fpm | Вес (кг) | G (дюйм) | z1 (мм) | z2 (мм) | D (мм) | L (мм) | L1 (мм) | L2 (мм) | S (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 16 | 16 | 721540230 | 0.053 | ¾ | 9 | 10 | 35 | 19 | 19 | 24 | 19 |
| ½ | 20 | 16 | 721540231 | 0.096 | 1 | 11 | 10 | 43 | 50 | 24 | 26 | 24 |
| ¾ | 25 | 16 | 721540232 | 0.134 | 1 ¼ | 11 | 10 | 51 | 55 | 26 | 29 | 29 |
| 1 | 32 | 16 | 721540233 | 0.212 | 1 ½ | 12 | 10 | 58 | 61 | 29 | 33 | 36 |
| 1 ¼ | 40 | 16 | 721540234 | 0.343 | 2 | 14 | 12 | 72 | 71 | 33 | 39 | 45 |
| 1 ½ | 50 | 16 | 721540235 | 0.455 | 2 ¼ | 15 | 14 | 83 | 79 | 34 | 46 | 54 |
| 2 | 63 | 16 | 721540236 | 0.721 | 2 ¾ | 15 | 18 | 100 | 95 | 39 | 58 | 63 |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Цилиндрические, конические и резьбовые разъёмы американки с вр aisi 316l соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх, пвх) Georg Fischer: очистка сточных вод, водоподготовка, гальваника, химическая промышленность, автомобильная промышленность, энергетика, пищевая промышленность и т.д. Компания Georg Fischer является специализированным брендом фитингов из pvc-u (нпвх) для промышленных систем трубопроводов.
Монтаж американки pvc-u с вр из нержавеющей стали делится на четыре этапа:
- Механическая обработка: удалите заусенцы на внутренней кромке и снимите фаску с внешней кромки трубы pvc-u (при необходимости разрежьте трубу под прямым углом).
- Обезжиривание и подготовка к склеиванию: уберите возможный конденсат с трубы и американки пвх; обезжирьте наружную поверхность трубы и внутреннюю поверхность американки с вр при помощи очистителя Tangit и впитывающей салфетки. Нанесите клей на наружную поверхность трубы пвх.
- Соединение (склеивание): муфта разборная пвх (американка pvc-u с вр) соединяется с трубой пвх при помощи раструба муфты. Время склеивания при температуре выше 10 °С склеивание происходит в течение 5 минут, при температуре ниже 10 °C время ожидания увеличивается до 15 минут.
- Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
- Соединение с нержавеющей трубой: муфта разборная пвх (американка pvc-u с вр из нержавеющей стали) соединяется с нержавеющей трубой при помощи резьбы.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
Купить американку переходную раструбную из клеевого нпвх (pvc-u) на внутреннюю резьбу из нержавеющая стали 1.4404 — Rp aisi 316l Georg Fischer (Швейцария) Вы можете в Санкт-Петербурге по адресу ул. Салова 53 к 1. Цена американки с ндс указана в прайс-листе. Возможна доставка до терминала любой транспортной компании в СПб (г. Санкт-Петербурге).
Цены, наличие, консультации по телефонам: +7 (812) 449-15-34, +7 (812) 449-30-73, +7 (495) 128-0337.
← ассортимент клеевых фитингов pvc-u gf
