Переходная разъемная муфта для соединения нпвх (pvc-u) с нержавеющей сталью 1.4404 (aisi 316l) наружная резьба Georg Fischer, американка переходная pvc-u (пвх)/aisi 316l R
Муфта разборная нпвх (pvc-u) Georg Fischer (Швейцария) предназначена для соединения трубопровода из нпвх (pvc-u) с трубами из нержавеющей стали 1.4404. Американка переходная с клеевым раструбом пвх с одной стороны и наружной резьбой с другой стороны из нержавеющей стали 1.4404 (aisi 316l) представлена в следующих диаметрах:
-
- диаметр d основного раструба муфты PVC-U: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм и 63 мм.
- наружное резьбовое присоединение R из нержавеющей стали aisi 316l: ⅜", ½", ¾", 1", 1 ¼", 1 ½", 2", соответственно диаметрам.
Многолетний опыт компании Georg Fischer Piping Systems Ltd (Швейцария) в работе с трубопроводными системами из пластика, гарантирует надежность продукции. Система обозначения партии продукта позволяет проследить его путь: время и дату изготовления, ответственного за изготовление и ответственного за приемку в ОТК.
Высокое качество американки pvc-u подтверждается положительными результатами проверок сторонних (вышестоящих) организаций и лабораторными испытаниями.
Типоразмеры разъемной (разборной) американки для соединения нпвх (pvc-u, пвх) раструб клеевое соединение с переходом на нержавеющую сталь 1.4404 (aisi 316l) наружная резьба (R) Georg Fischer (Швейцария)
- Уплотнение epdm
- Уплотнение fkm/fpm

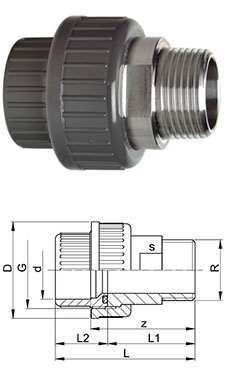

| R (дюйм) | d (мм) | PN (бар) | Код epdm | Вес (кг) | G (дюйм) | z (мм) | D (мм) | L (мм) | L1 (мм) | L2 (мм) | S (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 16 | 16 | 721540705 | 0.073 | ¾ | 40 | 35 | 54 | 30 | 24 | 19 |
| ½ | 20 | 16 | 721540706 | 0.126 | 1 | 44 | 43 | 60 | 34 | 26 | 24 |
| ¾ | 25 | 16 | 721540707 | 0.174 | 1 ¼ | 46 | 51 | 65 | 36 | 29 | 32 |
| 1 | 32 | 16 | 721540708 | 0.262 | 1 ½ | 50 | 58 | 72 | 40 | 33 | 37 |
| 1 ¼ | 40 | 16 | 721540709 | 0.476 | 2 | 58 | 72 | 84 | 46 | 39 | 48 |
| 1 ½ | 50 | 16 | 721540710 | 0.535 | 2 ¼ | 62 | 83 | 93 | 48 | 46 | 54 |
| 2 | 63 | 16 | 721540711 | 0.934 | 2 ¾ | 73 | 100 | 111 | 55 | 58 | 69 |
| R (дюйм) | d (мм) | PN (бар) | Код epdm | Вес (кг) | G (дюйм) | z (мм) | D (мм) | L (мм) | L1 (мм) | L2 (мм) | S (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 16 | 16 | 721540730 | 0.073 | ¾ | 40 | 35 | 54 | 30 | 24 | 19 |
| ½ | 20 | 16 | 721540731 | 0.126 | 1 | 44 | 43 | 60 | 34 | 26 | 24 |
| ¾ | 25 | 16 | 721540732 | 0.170 | 1 ¼ | 46 | 51 | 65 | 36 | 29 | 32 |
| 1 | 32 | 16 | 721540733 | 0.262 | 1 ½ | 50 | 58 | 72 | 40 | 33 | 37 |
| 1 ¼ | 40 | 16 | 721540734 | 0.472 | 2 | 58 | 72 | 84 | 46 | 39 | 48 |
| 1 ½ | 50 | 16 | 721540735 | 0.535 | 2 ¼ | 62 | 83 | 93 | 48 | 46 | 54 |
| 2 | 63 | 16 | 721540736 | 0.931 | 2 ¾ | 73 | 100 | 111 | 55 | 58 | 69 |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала американки к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Цилиндрические, конические и резьбовые разъёмы американки с наружной резьбой из aisi 316l соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх, пвх) Georg Fischer: очистка сточных вод, водоподготовка, гальваника, химическая промышленность, автомобильная промышленность, энергетика, пищевая промышленность и т.д. Компания Georg Fischer является специализированным брендом фитингов из pvc-u (нпвх) для промышленных систем трубопроводов.
Способ монтажа муфты разборной pvc-u/aisi 316l (наружная резьба) pvc-u (нпвх)
- Подготовка детали: трубу необходимо отрезать под прямым углом. Затем удалить заусенцы на внутренней кромке и снять фаску с внешней кромки.
- Соединение: муфта разъемная pvc-u (нпвх) соединяется с трубой при помощи раструба. Размеры труб и фитингов соответствуют различным национальным стандартам, в том числе и ISO 727-1.
- Склеивание: очистить наружную поверхность трубы и внутреннюю поверхность клеевой американки при помощи очистителя Tangit и впитывающей салфетки, для каждой детали необходимо использовать новую салфетку. Удалить возможный конденсат на трубе и разборной муфте. Нанести клей на трубу. Время ожидания при температуре не ниже 10 °С минимум 5 минут, при температуре ниже 10 °С время ожидания может увеличится до 15 минут.
- Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
- Соединение с нержавеющей трубой: муфта разборная пвх (американка pvc-u с нр из нержавеющей стали) соединяется с нержавеющей трубой при помощи резьбы.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
Купить американку переходную раструбную из клеевого нпвх (pvc-u) на наружную резьбу из нержавеющая стали 1.4404 — R aisi 316l Georg Fischer (Швейцария) Вы можете в Санкт-Петербурге по адресу ул. Салова 53 к 1. Цена американки с нр учитывает с ндс и указана в прайс-листе. Возможна доставка до терминала любой транспортной компании в СПб (г. Санкт-Петербурге).
Цены, наличие, консультации по телефонам: +7 (812) 449-15-34, +7 (812) 449-30-73, +7 (495) 128-0337.
