Муфта переходная раструб — внутренняя резьба (Rp) нпвх (pvc-u) Georg Fischer (Швейцария), муфта соединительная переходная на резьбу (Rp) из pvc-u
- С метрическим раструбом для клеевого соединения и параллельной внутренней резьбой Rp
- Армирующее кольцо из нержавеющей стали (A2) с возможностью соединения как с пластиком, так и с металлом
Муфта переходная раструб — внутренняя резьба, нпвх (pvc-u) Georg Fischer (Швейцария) предназначена для соединения трубопроводов из нпвх (pvc-u) с другими видами трубопроводов (пластик, метал и т.д.), запорно-регулирующей арматуры, датчиков (КИПа), манометров и т.д., при помощи механического соединения (нар. резьба «R»).
-
Муфта переходная раструб — внутренняя резьба с металлическим усилителем нпвх (pvc-u) представлена в следующих диаметрах:
- Диаметр основного патрубка: 12, 16, 20, 25, 32, 40, 50 и 63 мм.
- Наружная резьба: ¼", ⅜", ½", ¾", 1", 1 ¼", 1 ½", 2"

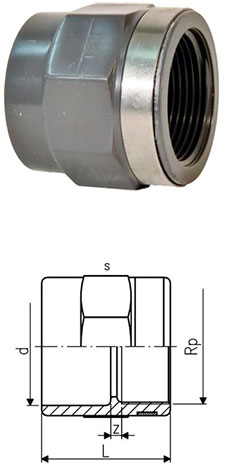

| Муфта переходная усиленная — внутренняя резьба (Rp) нпвх (pvc-u) Georg Fischer | |||||||
|---|---|---|---|---|---|---|---|
| d (мм) | R (дюйм) | PN (бар) | Артикул | Вес (кг) | z (мм) | L (мм) | s (мм) |
| 12 | ¼ | 16 | 721910204 | 0,010 | 4 | 27 | 22 |
| 16 | ⅜ | 16 | 721910205 | 0,016 | 5 | 31 | 27 |
| 20 | ½ | 16 | 721910206 | 0,025 | 5 | 36 | 32 |
| 25 | ¾ | 16 | 721910207 | 0,032 | 5 | 40 | 36 |
| 32 | 1 | 16 | 721910208 | 0,057 | 5 | 45 | 46 |
| 40 | 1 ¼ | 16 | 721910209 | 0,087 | 5 | 51 | 55 |
| 50 | 1 ½ | 16 | 721910210 | 0,126 | 7 | 59 | 65 |
| 63 | 2 | 16 | 721910211 | 0,206 | 7 | 69 | 80 |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала усиленной муфты с вр к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Цилиндрические и конические разъёмы усиленной муфты соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх, пвх) Georg Fischer: клеевые трубы pvc-u применяются для сточных вод, водоподготовки, гальваники, химической (автомобильной, пищевой…) промышленности, в энергетике, в кабельной, в ливневой канализации и во многих других областях. Georg Fischer является специализированным брендом фитингов из pvc-u (нпвх, пвх) для промышленных систем трубопроводов, признанным мировым лидером. Бренд хорошо и надёжно зарекомендовал себя во многих областях применения.
Монтаж усиленной муфты pvc-u (нпвх, пвх) с внутренней резьбой Georg Fischer делится на четыре этапа:
- Механическая обработка: отрежьте трубу под прямым углом, удалите заусенцы на внутренней кромке и снимите фаску с внешней кромки обрезанного конца трубы.
- Обезжиривание и подготовка к склеиванию: уберите возможный конденсат с внутренней поверхности муфты усиленной и с наружной поверхности трубы или фитинга; обезжирьте внутреннюю поверхность фитинга и поверхность трубы или фитинга при помощи очистителя Tangit и впитывающей салфетки (для каждой детали необходимо использовать новую салфетку). Нанесите клей на наружную поверхность муфты и внутреннею поверхность фитинга или трубы пвх.
- Соединение (склеивание): муфту нпвх необходимо соединить с трубой или втулкой фитинга. Время склеивания между клеевыми соединениями зависит от диаметра трубопровода и температуры окружающей среды. Для усиленной муфты с вр, склеивание при температуре выше 10° С происходит в течение 5 минут, при температуре ниже 10° С время склеивания увеличивается до 15 минут.
- Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
- Соединение с металлической трубой (фитингом с нр): усиленная муфта с вр нпвх соединяется с наружной резьбой металлической трубы или фитинга. Рекомендуется муфту переходную на вр устанавливать в местах с малой механической нагрузкой и отсутствием сильных циклических перепадов температур. Не рекомендуется накладывать на резьбу пасты-герметики, разрушающие материал pvc-u.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
Купить усиленную муфту с вр pvc-u (нпвх, пвх) Georg Fischer под клей Вы можете в Санкт-Петербурге по адресу ул. Салова 53 к 1. Цена с ндс указана в прайс-листе. Возможна доставка до терминала любой транспортной компании в СПб (г. Санкт-Петербурге).
Цены, наличие, консультации по телефонам: +7 (812) 449-15-34, +7 (812) 449-30-73, +7 (495) 128-0337.
