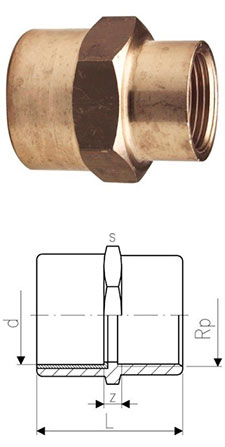

Муфта переходная раструб — внутренняя резьба (Rp) латунь нпвх (pvc-u) Georg Fischer (Швейцария), переходное соединение pvc-u на внутреннюю резьбу из латуни (Rp)
- Латунь с конической резьбой Rp и вставка для раструба под клеевое соединение из pvc-u, метрическое
- Устанавливайте в местах с малой механической нагрузкой и отсутствием сильных циклических перепадов температуры
Муфта переходная раструб нпвх (pvc-u) — внутренняя резьба латунь, Georg Fischer (Швейцария) предназначена для соединения трубопроводов из нпвх (pvc-u) с трубопроводами из метала, насосами, запорно-регулирующей арматурой, датчиками (КИПа), манометрами и т.д. при помощи механического резьбового соединения (вн. резьба «R»).
Муфта переходная раструб нпвх (pvc-u) — внутренняя резьба латунь представлена в следующих диаметрах основного патрубка: 40, 50 и 63 мм и соответсвует внутренним резьбам: 1 ¼", 1 ½", 2" с другой стороны муфты. Сотоветсвие диаметров и резьб в таблице:
| Муфта переходная раструб/втулка — внутренняя резьба (Rp) из латуни нпвх (pvc-u) | |||||||
|---|---|---|---|---|---|---|---|
| d (мм) | Rp (дюйм) | PN (бар) | Артикул | Вес (кг) | z (мм) | z1 (мм) | s (мм) |
| 40 | 1 ¼ | 16 | 720910709 | 0,437 | 36 | 64 | 58 |
| 50 | 1 ½ | 16 | 720910710 | 0,671 | 38 | 72 | 70 |
| 63 | 2 | 16 | 720910711 | 1,035 | 43 | 84 | 85 |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала муфты с вр из латуни к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Цилиндрические и конические разъёмы муфты с вр из латуни соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх, пвх) Georg Fischer: клеевые трубы pvc-u применяются для сточных вод, водоподготовки, гальваники, химической (автомобильной, пищевой…) промышленности, в энергетике, в кабельной, в ливневой канализации и во многих других областях. Georg Fischer является специализированным брендом фитингов из pvc-u (нпвх, пвх) для промышленных систем трубопроводов, признанным мировым лидером. Бренд хорошо и надёжно зарекомендовал себя во многих областях применения.
Монтаж муфты переходной pvc-u (нпвх, пвх) с внутренней резьбой из латуни Georg Fischer делится на четыре этапа:
- Механическая обработка: отрежьте трубу под прямым углом, удалите заусенцы на внутренней кромке и снимите фаску с внешней кромки обрезанного конца трубы.
- Обезжиривание и подготовка к склеиванию: уберите возможный конденсат с внутренней поверхности муфты переходной и с наружной поверхности трубы или фитинга; обезжирьте внутреннюю поверхность фитинга и поверхность трубы или фитинга при помощи очистителя Tangit и впитывающей салфетки (для каждой детали необходимо использовать новую салфетку). Нанесите клей на внутреннею поверхность муфты и наружную поверхность фитинга или трубы пвх.
- Соединение (склеивание): муфту переходную нпвх с внутренней резьбой из латуни необходимо соединить с трубой или втулкой фитинга. Время склеивания между клеевыми соединениями зависит от диаметра трубопровода и температуры окружающей среды. Для муфты с вр, склеивание при температуре выше 10° С происходит в течение 5 минут, при температуре ниже 10° С время склеивания увеличивается до 15 минут.
- Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
- Соединение с металлической трубой (фитингом с нр): переходная муфта с вр из латуни нпвх соединяется с наружной резьбой металлической трубы или фитинга. Рекомендуется муфту переходную на вр устанавливать в местах с малой механической нагрузкой и отсутствием сильных циклических перепадов температур. Не рекомендуется накладывать на резьбу пасты-герметики, разрушающие материал pvc-u.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
Купить переходную муфту с внутренней резьбой (вр) из латуни pvc-u (нпвх, пвх) Georg Fischer под клей Вы можете в Санкт-Петербурге по адресу ул. Салова 53 к 1. Цена с ндс указана в прайс-листе. Возможна доставка до терминала любой транспортной компании в СПб (г. Санкт-Петербурге).
Цены, наличие, консультации по телефонам: +7 (812) 449-15-34, +7 (812) 449-30-73, +7 (495) 128-0337.
