Переходная муфта для манометра pvc-u (нпвх, пвх) с внутренней резьбой (G)
- с метрическим раструбом для клеевого соединения и внутренней резьбой G
- Армирующее кольцо из нержавеющей стали (А2)
- Возможность соединения как с пластиком, так и с металлом
- Не накладывайте на резьбу пасты-герметики, разрушающие материал pvc-u
- Устанавливайте в местах с малой механической нагрузкой и отсутствием сильных циклических перепадов температуры
Муфта переходная для манометра нпвх (pvc-u) — внутренняя резьба с ус. кольцом, Georg Fischer (Швейцария) предназначена для установки манометров на pvc-u (пвх, нпвх) трубопроводах, при помощи механического соединения (вн. резьба «G»).
-
Переходная муфта для манометра нпвх (pvc-u) — внутренняя резьба нержавеющее кольцо представлена в следующих диаметрах:
- Диаметр основного патрубка: 12 и 16 мм.
- Наружная резьба: ¼" и ½"

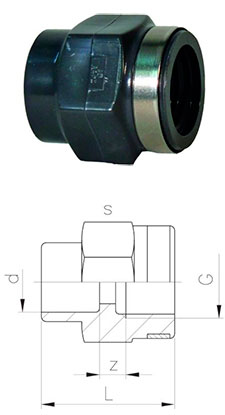

| Муфта переходная под манометр — внутренняя резьба (G) нпвх (pvc-u) | |||||||
|---|---|---|---|---|---|---|---|
| d (мм) | G (дюйм) | PN (бар) | Артикул | Вес (кг) | z (мм) | L (мм) | S (мм) |
| 12 | ¼ | 10 | 721916204 | 0,010 | 4.0 | 27.0 | 22 |
| 16 | ½ | 10 | 721916206 | 0,026 | 7.0 | 36.0 | 32 |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала муфты с вр для манометра к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Цилиндрические и конические разъёмы муфты под манометр соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх, пвх) Georg Fischer: клеевые трубы pvc-u применяются для сточных вод, водоподготовки, гальваники, химической (автомобильной, пищевой…) промышленности, в энергетике, в кабельной, в ливневой канализации и во многих других областях. Georg Fischer является специализированным брендом фитингов из pvc-u (нпвх, пвх) для промышленных систем трубопроводов, признанным мировым лидером. Бренд хорошо и надёжно зарекомендовал себя во многих областях применения.
Монтаж переходной муфты pvc-u (нпвх, пвх) с внутренней резьбой для манометра Georg Fischer делится на четыре этапа:
- Механическая обработка: отрежьте трубу под прямым углом, удалите заусенцы на внутренней кромке и снимите фаску с внешней кромки обрезанного конца трубы.
- Обезжиривание и подготовка к склеиванию: уберите возможный конденсат с внутренней поверхности муфты переходной и с наружной поверхности трубы или фитинга; обезжирьте внутреннюю поверхность муфты переходной и наружную поверхность трубы или фитинга при помощи очистителя Tangit и впитывающей салфетки (для каждой детали необходимо использовать новую салфетку). Нанесите клей на внутреннюю поверхность переходной муфты и наружную поверхность фитинга или трубы пвх.
- Соединение (склеивание): муфту переходную нпвх необходимо соединить с трубой или фитингом. Время склеивания между клеевыми соединениями зависит от диаметра трубопровода и температуры окружающей среды. Для переходной втулки с внутренней резьбой для манометра склеивание при температуре выше 10° С происходит в течение 5 минут, при температуре ниже 10° С время склеивания увеличивается до 15 минут.
- Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
- Соединение с манометром (фитингом с нр): переходная муфта нпвх с вр (G) соединяется с наружной резьбой манометра или фитинга. Рекомендуется переходную втулку на вр устанавливать в местах с малой механической нагрузкой и отсутствием сильных циклических перепадов температур.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
Купить муфту переходную для манометра pvc-u (нпвх, пвх) с вр (G) Georg Fischer под клей Вы можете в Санкт-Петербурге по адресу ул. Салова 53 к 1. Цена с ндс указана в прайс-листе. Возможна доставка до терминала любой транспортной компании в СПб (г. Санкт-Петербурге).
Цены, наличие, консультации по телефонам: +7 (812) 449-15-34, +7 (812) 449-30-73, +7 (495) 128-0337.
