Крестовина равнопроходная (крест, четвертник) 90° нпвх (pvc-u, пвх) Georg Fischer
от 75 мм по 110 мм — 10 бар.
Крестовина равнопроходная (крест, четвертник) 90° нпвх (pvc-u) Georg Fischer (Швейцария) предназначена для соединения трубопроводов из пвх (pvc-u). Четвертник (крестовина, крест) 90 градусов или из клеевого нпвх представлен в следующих диаметрах: 10 мм, 12 мм, 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм.

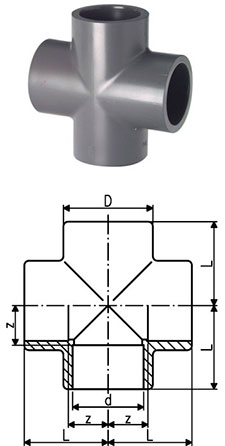

| Крестовина равнопроходная (крест, четвертник) 90° из клеевого нпвх Georg Fischer | ||||||
|---|---|---|---|---|---|---|
| d (мм) | PN (бар) | Код | Вес (кг) | z (мм) | D (мм) | L (мм) |
| 10 | 16 | 721300103 | 0,009 | 7 | 16 | 19 |
| 12 | 16 | 721300104 | 0,010 | 8 | 18 | 20 |
| 16 | 16 | 721300105 | 0,020 | 10 | 23 | 24 |
| 20 | 16 | 721300106 | 0,036 | 11 | 29 | 27 |
| 25 | 16 | 721300107 | 0,054 | 14 | 35 | 33 |
| 32 | 16 | 721300108 | 0,092 | 17 | 43 | 39 |
| 40 | 16 | 721300109 | 0,155 | 23 | 52 | 49 |
| 50 | 16 | 721300110 | 0,259 | 28 | 63 | 59 |
| 63 | 16 | 721300111 | 0,482 | 34 | 79 | 72 |
| 75 | 10 | 721300112 | 0,725 | 40 | 92 | 83 |
| 90 | 10 | 721300113 | 1,221 | 48 | 106 | 97 |
| 110 | 10 | 721300114 | 2,111 | 59 | 128 | 117 |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала крестовины к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении крестовины Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Цилиндрические и конические разъёмы крестовины соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх, пвх) Georg Fischer: клеевые трубы pvc-u применяются для сточных вод, водоподготовки, гальваники, химической (автомобильной, пищевой…) промышленности, в энергетике, в кабельной, в ливневой канализации и во многих других областях. Georg Fischer является специализированным брендом фитингов из pvc-u (нпвх, пвх) для промышленных систем трубопроводов, признанным мировым лидером. Бренд хорошо и надёжно зарекомендовал себя во многих областях применения.
Монтаж крестовины 90° Georg Fischer pvc-u (нпвх, пвх) делится на три этапа:
- Механическая обработка: отрежьте трубу под прямым углом, удалите заусенцы на внутренней кромке и снимите фаску с внешней кромки трубы pvc-u.
- Обезжиривание и подготовка к склеиванию: уберите возможный конденсат с трубы и крестовины, обезжирьте наружную поверхность трубы и внутреннюю поверхность раструбов крестовины 90° при помощи очистителя Tangit и впитывающей салфетки (для каждой детали необходимо использовать новую салфетку).
- Соединение (склеивание): Нанесите клей на наружную поверхность труб, вставьте трубы во внутрь раструбов крестовины pvc-u (нпвх, пвх).
- Время склеивания между клеевыми соединениями зависит от диаметра трубопровода и температуры окружающей среды; при температуре не ниже 10 °С составит 5 минут, а при температуре ниже 10 °С время ожидания может увеличится до 15 минут. Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
Купить крест равносторонний (равнопроходный) 90° pvc-u (нпвх, пвх) Georg Fischer под клей Вы можете в Санкт-Петербурге по адресу ул. Салова 53 к 1. Цена с ндс указана в прайс-листе. Возможна доставка до терминала любой транспортной компании в СПб (г. Санкт-Петербурге).
Цены, наличие, консультации по телефонам: +7 (812) 449-15-34, +7 (812) 449-30-73, +7 (495) 128-0337.
