Отвод (угол, колено, угольник) 90° pro-fit нпвх (pvc-u, пвх) Georg Fischer
Отвод 90° pro-fit нпвх (pvc-u, пвх) Georg Fischer (Швейцария) предназначен для соединения трубопроводов из нпвх (pvc-u, пвх) разных диаметров при ограниченном пространстве в месте установки с изменением направления на 90 градусов. Уголок (отвод) 90° градусов pro-fit из клеевого нпвх (pvc-u, пвх) представлен в следующих диаметрах d/d1: 20/16 мм, 25/20 мм, 32/25 мм, 40/32 мм, 50/40 мм, 63/50мм.

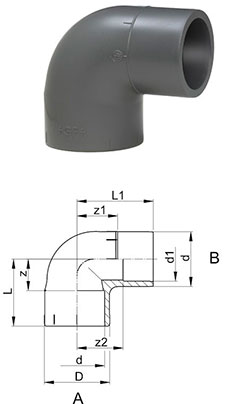

Система pro-fit производства Georg Fischer (Швейцария), разработана специально для уменьшения монтажной длины, в малогабаритных помещениях или установках водоподготовки контейнерного типа. Особенность отводов 90° pro-fit заключается в том, что, например с первой стороны расположен раструб (на схеме изображен снизу), а со второй стороны отвода: раструб с редукционным переходом (на схеме изображен справа) на меньший диаметр и он же патрубок под раструб муфты того же диаметра.
В виду такой особенной конструкции угольника 90° pro-fit Georg Fischer (Швейцария), позволяет добиться существенной экономии пространства в месте установки систем водоподготовки, дозирования, розлива и т.д.
| Отвод 90° pro-fit нпвх (pvc-u, пвх) Georg Fischer (Швейцария) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| d (мм) | d1 (мм) | PN (бар) | Код | Вес (кг) | z (мм) | z1 (мм) | z2 (мм) | D (мм) | L (мм) | L1 (мм) |
| 20 | 16 | 16 | 721100306 | 0,011 | 11 | 16 | 18 | 25 | 27 | 32 |
| 25 | 20 | 16 | 721100307 | 0,02 | 14 | 18 | 21 | 31 | 33 | 37 |
| 32 | 25 | 16 | 721100308 | 0,038 | 17 | 22 | 25 | 38 | 39 | 44 |
| 40 | 32 | 16 | 721100309 | 0,069 | 23 | 30 | 34 | 47 | 49 | 56 |
| 50 | 40 | 16 | 721100310 | 0,122 | 26 | 36 | 41 | 58 | 57 | 67 |
| 63 | 50 | 16 | 721100311 | 0,237 | 33 | 45 | 52 | 73 | 71 | 83 |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала отвода 90° pro-fit к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария).
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Разъёмы отводов 90° pro-fit (цилиндрические и конические) соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх, пвх) Georg Fischer: очистка сточных вод, водоподготовка, гальваника, химическая промышленность, автомобильная промышленность, энергетика, пищевая промышленность и т.д. Georg Fischer является специализированным брендом фитингов из pvc-u (нпвх) для промышленных систем трубопроводов.
Монтаж отвода (угольника, угла, уголка, колена) pro-fit 90° Georg Fischer pvc-u (нпвх, пвх) делится на три этапа:
- Механическая обработка: отрежьте трубу под прямым углом, удалите заусенцы на внутренней кромке и снимите фаску с внешней кромки трубы pvc-u.
- Обезжиривание: удалите возможный конденсат на трубе и отводе pro-fit 90°. Обезжирьте наружную поверхность трубы и внутреннюю поверхность колена (отвода) 90° pro-fit при помощи очистителя Tangit и впитывающей салфетки.
- Склеивание: нанесите клей на наружную поверхность труб и вставьте трубы во внутрь раструбов колена (угла, угольника, отвода) 90° pro-fit pvc-u (нпвх, пвх). Примечание: при использовании труб одного диаметра понадобится раструбная муфта.
- Время склеивания между клеевыми соединениями зависит от диаметра трубопровода и температуры окружающей среды, при температуре не ниже 10 °С составит 5 минут, а при температуре ниже 10 °С время ожидания может увеличится до 15 минут. Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
Купить отвод pro-fit (колено, угольник, угол, уголок) 90° pvc-u (нпвх, пвх) Georg Fischer под клей Вы можете в Санкт-Петербурге по адресу ул. Салова 53 к 1. Цена с ндс указана в прайс-листе. Возможна доставка до терминала любой транспортной компании в СПб (г. Санкт-Петербурге).
Цены, наличие, консультации по телефонам: +7 (812) 449-15-34, +7 (812) 449-30-73, +7 (495) 128-0337.
