Отвод 90° переходной с внутренней резьбой (Rp) нпвх (pvc-u) Georg Fischer
Отвод 90° нпвх (pvc-u) Georg Fischer (Швейцария) с внутренней резьбой предназначен для соединения трубопроводов из нпвх (pvc-u) с другими пластиками или другими видами трубопроводов, при помощи механического соединения (вн. резьбы «Rp») с одной стороны отвода и со второй стороны — клеевым способом.
-
Угол 90° градусов из клеевого нпвх (pvc-u) представлен в следующих диаметрах:
- внутренний диаметр клеевого раструба: d 12 мм, d 16 мм, d 20 мм, d 25 мм, d 32 мм, d 40 мм, d 50 мм, d 63 мм.
- размеры внутренней резьбы (Rp): ¼", ⅜", ½", ¾", 1", 1 ¼", 1 ½", 2".
Многолетний опыт компании Georg Fischer Piping Systems Ltd (Швейцария) в работе с трубопроводными системами из пластика, гарантирует надежность отвода с вр, усиленного металлическим кольцом. Система обозначения партии продукта позволяет проследить его путь: время и дату изготовления, ответственного за изготовление и ответственного за приемку в ОТК.
Высокое качество продукции подтверждается положительными результатами проверок сторонних (вышестоящих) организаций и лабораторными испытаниями.
| Отвод 90° переходной на внутреннюю резьбу (Rp) нпвх (pvc-u) Georg Fischer (Швейцария), Колено 90° переходное на резьбу из pvc-u | ||||||||
|---|---|---|---|---|---|---|---|---|

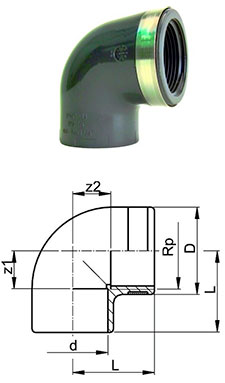

| d (мм) | Rp (дюйм) | PN (бар) | Артикул | Вес (кг) | z1 (мм) | z2 (мм) | D (мм) | L (мм) |
| 12 | ¼ | 16 | 721100204 | 0.010 | 7 | 7 | 20 | 19 |
| 16 | ⅜ | 16 | 721100205 | 0.015 | 9 | 9 | 25 | 23 |
| 20 | ½ | 16 | 721100206 | 0.023 | 13 | 11 | 30 | 27 |
| 25 | ¾ | 16 | 721100207 | 0.035 | 16 | 15 | 35 | 33 |
| 32 | 1 | 16 | 721100208 | 0.060 | 19 | 19 | 45 | 39 |
| 40 | 1 ¼ | 16 | 721100209 | 0.122 | 23 | 27 | 55 | 50 |
| 50 | 1 ½ | 16 | 721100210 | 0.187 | 27 | 36 | 62 | 58 |
| 63 | 2 | 16 | 721100211 | 0.324 | 33 | 46 | 75 | 73 |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала отвода к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Цилиндрические и конические разъёмы отвода соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх, пвх) Georg Fischer: клеевые трубы pvc-u применяются для сточных вод, водоподготовки, гальваники, химической (автомобильной, пищевой…) промышленности, в энергетике, в кабельной, в ливневой канализации и во многих других областях. Georg Fischer является специализированным брендом фитингов из pvc-u (нпвх, пвх) для промышленных систем трубопроводов, признанным мировым лидером. Бренд хорошо и надёжно зарекомендовал себя во многих областях применения.
Монтаж отвода 90° pvc-u (нпвх, пвх) переходного с внутренней резьбой, усиленной металлическим кольцом, делится на три этапа:
- Механическая обработка: отрежьте трубу под прямым углом, удалите заусенцы на внутренней кромке и снимите фаску с внешней кромки трубы pvc-u.
- Обезжиривание и подготовка к склеиванию: уберите возможный конденсат с трубы и угольника (отвода) 90°; обезжирьте наружную поверхность трубы и внутреннюю поверхность отвода (угольника) при помощи очистителя Tangit и впитывающей салфетки (для каждой детали необходимо использовать новую салфетку). Нанесите клей на наружную поверхность трубы пвх.
- Соединение (склеивание): колено (угольник, угол, уголок, отвод) 90° pvc-u (нпвх, пвх) необходимо соединить с трубой. Время склеивания между клеевыми соединениями зависит от диаметра трубопровода и температуры окружающей среды. Для отвода 90° переходного на внутреннюю резьбу усиленного металлическим кольцом склеивание при температуре выше 10 °С происходит в течение 5 минут, при температуре ниже 10 °С время склеивания увеличивается до 15 минут. Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
- Соединение с металлической трубой (фитингом с нр): отвод с вр нпвх соединяется с наружной резьбой металлической трубы или фитинга. Армирующее кольцо из нержавеющей стали (А2) повышает прочность, вместе с тем, рекомендуется отвод устанавливать в местах с малой механической нагрузкой и отсутствием сильных циклических перепадов температур. Так же не рекомендуется накладывать на резьбу пасты-герметики, разрушающие материал pvc-u.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
Купить отвод с вр (колено, угольник, угол, уголок) 90° pvc-u (нпвх, пвх) Georg Fischer под клей Вы можете в Санкт-Петербурге по адресу ул. Салова 53 к 1. Цена с ндс указана в прайс-листе. Возможна доставка до терминала любой транспортной компании в СПб (г. Санкт-Петербурге).
Цены, наличие, консультации по телефонам: +7 (812) 449-15-34, +7 (812) 449-30-73, +7 (495) 128-0337.
