Отвод (угол, колено, угольник) 45° нпвх (pvc-u, пвх) Georg Fischer
от 200 мм по 280 мм — 10 бар;
от 315 мм по 400 мм — 6 бар.
Отвод (колено, угольник, угол) 45° нпвх (pvc-u, пвх) Georg Fischer (Швейцария) предназначен для соединения трубопроводов из нпвх (pvc-u, пвх). Угольник (отвод, угол, колено) 45° градусов из клеевого нпвх (pvc-u, пвх) имеет следующие диаметры: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм, 125 мм, 140 мм, 160 мм, 200 мм, 225 мм, 250 мм, 280 мм, 315 мм, 400 мм.

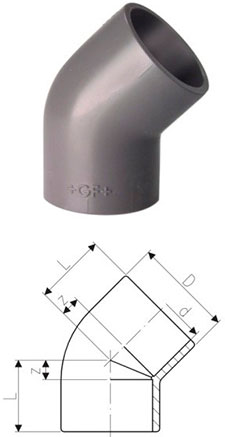

| Колено (угольник, угол, уголок, отвод) 45° из клеевого нпвх (pvc-u, пвх) Georg Fischer | ||||||
|---|---|---|---|---|---|---|
| d (мм) | PN (бар) | Код | Вес (кг) | z (мм) | D (мм) | L (мм) |
| 16 | 16 | 721150105 | 0,011 | 5 | 25 | 21 |
| 20 | 16 | 721150106 | 0,017 | 6 | 31 | 225 |
| 25 | 16 | 721150107 | 0,021 | 8 | 38 | 30 |
| 32 | 16 | 721150108 | 0,048 | 10 | 47 | 36 |
| 40 | 16 | 721150109 | 0,086 | 12 | 59 | 43 |
| 50 | 16 | 721150110 | 0,16 | 14 | 73 | 52 |
| 63 | 16 | 721150111 | 0,253 | 17 | 87 | 61 |
| 75 | 16 | 721150112 | 0,43 | 20 | 105 | 71 |
| 90 | 16 | 721150113 | 0,75 | 25 | 127 | 86 |
| 110 | 16 | 721150114 | 1,193 | 28 | 146 | 97 |
| 125 | 16 | 721150115 | 1,57 | 32 | 162 | 108 |
| 140 | 16 | 721150116 | 2,28 | 36 | 185 | 122 |
| 160 | 16 | 721150117 | 3,3288 | 43 | 255 | 149 |
| 200 | 16 | 721150119 | 4,191 | 49 | 250 | 168 |
| 225 | 10 | 721150120 | 7,115 | 60 | 282 | 192 |
| 250 | 10 | 721150121 | 10,34 | 66 | 318 | 213 |
| 280 | 10 | 721150122 | 14,292 | 74 | 356 | 239 |
| 315 | 6 | 721150123 | 25,268 | 94 | 442 | 302 |
| 400 | 6 | 721150125 | 0,011 | 5 | 25 | 21 |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала отвода (колена, угольника) 45° нпвх (pvc-u, пвх) к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Разъёмы угольника (отвода) 45 ° pvc-u (цилиндрические и конические) соответствуют ISO 727-1 и многим национальным стандартам
Области применения pvc-u (нпвх, пвх) Georg Fischer: очистка сточных вод, водоподготовка, гальваника, химическая промышленность, автомобильная промышленность, энергетика, пищевая промышленность и т.д. Georg Fischer является специализированным брендом фитингов из pvc-u (нпвх, пвх) для промышленных систем трубопроводов.
Монтаж отвода (угольника, угла, уголка, колена) 45° Georg Fischer pvc-u (нпвх, пвх) делится на три этапа:
- Механическая обработка: отрежьте трубу под прямым углом, удалите заусенцы на внутренней кромке и снимите фаску с внешней кромки трубы pvc-u.
- Обезжиривание и подготовка к склеиванию: уберите возможный конденсат с трубы и угольника (отвода) 45°; обезжирьте наружную поверхность трубы и внутреннюю поверхность отвода (угольника) при помощи очистителя Tangit и впитывающей салфетки (для каждой детали необходимо использовать новую салфетку). Нанесите клей на наружную поверхность трубы пвх.
- Соединение (склеивание): колено (угольник, угол, уголок, отвод) 45° pvc-u (нпвх, пвх) необходимо соединить с трубой.
- Время склеивания между клеевыми соединениями зависит от диаметра трубопровода и температуры окружающей среды:
- для диаметров до d 225 мм при температуре выше 10 °С склеивание происходит в течение 5 минут, при температуре ниже 10 °С время ожидания увеличивается до 15 минут.
- от d 225 мм по d 250 мм при температуре выше 10 °С, — минимум 15 минут, а при температуре ниже 10 °С время ожидания должно увеличится до 30 минут.
- Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
Купить отвод (колено, угольник, угол, уголок) 45° pvc-u (нпвх, пвх) Georg Fischer под клей Вы можете в Санкт-Петербурге по адресу ул. Салова 53 к 1. Цена с ндс указана в прайс-листе. Возможна доставка до терминала любой транспортной компании в СПб (г. Санкт-Петербурге). Многолетний опыт компании Georg Fischer Piping Systems Ltd (Швейцария) в работе с трубопроводными системами из пластика, гарантирует надежность продукции. Высокое качество продукции подтверждается сертификатами и результатами проверок сторонних организаций.
Цены, наличие, консультации по телефонам: +7 (812) 449-15-34, +7 (812) 449-30-73, +7 (495) 128-0337.
