Отвод (угол, колено, угольник) 45° pro-fit нпвх (pvc-u, пвх) Georg Fischer
Отвод (колено, угол, угольник) 45° pro-fit нпвх (pvc-u, пвх) Georg Fischer (Швейцария) предназначен для соединения двух отрезков труб нпвх (pvc-u, пвх). Один отрезок трубы может соединяется с раструбом отвода, а второй отрезок трубы может соединяется раструбом трубы (или муфтой) с «голым» концом отвода. При этом возможно сочетание и переходы на различные диаметры труб. Уголок (колено, отвод, угольник) 45° градусов pro-fit из клеевого нпвх (pvc-u, пвх) представлен в следующих диаметрах: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм.
Система pro-fit производства Georg Fischer (Швейцария), разработана специально для уменьшения монтажной длины, в малогабаритных помещениях или установках водоподготовки контейнерного типа. Особенность отводов 45° pro-fit заключается в том, что с одной стороны расположен раструб, а с другой стороны раструб с редукционным переходом на меньший диаметр. Одновременно редукционным переходом на меньший диаметр является патрубком под раструб того же диаметра что и раструб с другой стороны отвода 45° pro-fit.
В виду такой особенной конструкции угольник на 45° pro-fit Georg Fischer (Швейцария) позволяет добиться существенной экономии пространства в месте установки систем водоподготовки, дозирования, розлива.
| Отвод (колено, угол, угольник) 45° pro-fit нпвх (pvc-u, пвх) Georg Fischer (Швейцария) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|

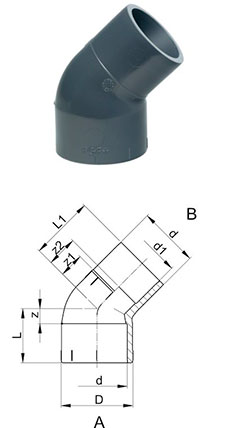

| d (мм) | d1 (мм) | PN (бар) | Код | Вес (кг) | z (мм) | z1 (мм) | z2 (мм) | D (мм) | L (мм) | L1 (мм) |
| 20 | 16 | 16 | 721150306 | 0,01 | 5 | 9 | 11 | 25 | 21 | 25 |
| 25 | 20 | 16 | 721150307 | 0,015 | 6 | 11 | 14 | 31 | 25 | 30 |
| 32 | 25 | 16 | 721150308 | 0,027 | 8 | 13 | 16 | 38 | 30 | 35 |
| 40 | 32 | 16 | 721150309 | 0,053 | 10 | 17 | 21 | 47 | 36 | 43 |
| 50 | 40 | 16 | 721150310 | 0,09 | 12 | 18 | 23 | 58 | 43 | 49 |
| 63 | 50 | 16 | 721150311 | 0,175 | 14 | 23 | 30 | 73 | 52 | 61 |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала угольника 45° pro-fit нпвх к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария).
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Разъёмы угольника 45° pro-fit нпвх (цилиндрические и конические) соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх, пвх) Georg Fischer: клеевые трубы pvc-u и фитинги применяются для сточных вод, водоподготовки, гальваники, химической (автомобильной, пищевой…) промышленности, в энергетике, в кабельной, в ливневой канализации и во многих других областях. Georg Fischer является специализированным брендом фитингов из pvc-u (нпвх, пвх) для промышленных систем трубопроводов, признанным мировым лидером. Бренд хорошо и надёжно зарекомендовал себя во многих областях применения.
Монтаж отвода (угольника, угла, уголка, колена) pro-fit 45° Georg Fischer pvc-u (нпвх, пвх) делится на три этапа:
- Механическая обработка: отрежьте трубу под прямым углом, удалите заусенцы на внутренней кромке и снимите фаску с внешней кромки трубы pvc-u.
- Обезжиривание: удалите возможный конденсат на трубе и отводе pro-fit 45°. Обезжирьте наружную поверхность трубы и внутреннюю поверхность колена (отвода) 45° pro-fit при помощи очистителя Tangit и впитывающей салфетки.
- Склеивание: нанесите клей на наружную поверхность труб и вставьте трубы во внутрь раструбов колена (угла, угольника, отвода) 45° pro-fit pvc-u (нпвх, пвх). Примечание: при использовании труб одного диаметра понадобится раструбная муфта.
- Время склеивания между клеевыми соединениями зависит от диаметра трубопровода и температуры окружающей среды, при температуре не ниже 10 °С составит 5 минут, а при температуре ниже 10 °С время ожидания может увеличится до 15 минут. Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
Купить отвод pro-fit (колено, угольник, угол, уголок) 45° pvc-u (нпвх, пвх) Georg Fischer под клей Вы можете в Санкт-Петербурге по адресу ул. Салова 53 к 1. Цена с ндс указана в прайс-листе. Возможна доставка до терминала любой транспортной компании в СПб (г. Санкт-Петербурге).
Цены, наличие, консультации по телефонам: +7 (812) 449-15-34, +7 (812) 449-30-73, +7 (495) 128-0337.
