Муфта переходная раструб-ниппель — наружняя резьба (R), нпвх (pvc-u) Georg Fischer (Швейцария), втулка соединительная переходная на резьбу (R) из pvc-u
Муфта переходная раструб/ниппель — наружная резьба, нпвх (pvc-u) Georg Fischer (Швейцария) предназначена для соединения трубопроводов из нпвх (pvc-u) с другими видами трубопроводов (пластик, метал и т.д.), запорно-регулирующей арматуры, датчиков (КИПа), манометров и т.д., при помощи механического соединения (нар. резьба «R»).
-
Муфта переходная раструб/ниппель — наружная резьба нпвх (pvc-u) представлена в следующих метрических диаметрах основного патрубка в милиметрах и резьбовых в дюймах:
- диаметры основного патрубка: 12, 16, 20, 25, 32, 40, 50 и 63 мм;
- наружные резьбы: ⅜", ½", ¾", 1" 1 ¼" 1 ½", 2"

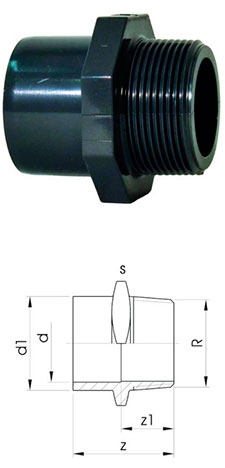

| Муфта переходная раструб/ниппель — нар. резьба (R), нпвх (pvc-u)) Georg Fischer | ||||||||
|---|---|---|---|---|---|---|---|---|
| d (мм) | d1 (мм) | R (дюйм) | PN (бар) | Артикул | Вес (кг) | z (мм) | z1 (мм) | S (мм) |
| 12 | 16 | ⅜ | 16 | 721910555 | 0,010 | 35 | 23 | 27 |
| 16 | 20 | ½ | 16 | 721910556 | 0,016 | 42 | 28 | 32 |
| 20 | 25 | ¾ | 16 | 721910557 | 0,023 | 47 | 31 | 36 |
| 25 | 32 | 1 | 16 | 721910558 | 0,040 | 54 | 35 | 46 |
| 32 | 40 | 1 ¼ | 16 | 721910559 | 0,061 | 60 | 38 | 55 |
| 40 | 50 | 1 ½ | 16 | 721910560 | 0,094 | 66 | 40 | 65 |
| 50 | 63 | 2 | 16 | 721910561 | 0,164 | 78 | 47 | 80 |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала муфты раструб-ниппель с нр к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Цилиндрические и конические разъёмы переходного фитинга соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх, пвх) Georg Fischer: клеевые трубы pvc-u применяются для сточных вод, водоподготовки, гальваники, химической (автомобильной, пищевой…) промышленности, в энергетике, в кабельной, в ливневой канализации и во многих других областях. Georg Fischer является специализированным брендом фитингов из pvc-u (нпвх, пвх) для промышленных систем трубопроводов, признанным мировым лидером. Бренд хорошо и надёжно зарекомендовал себя во многих областях применения.
Монтаж муфты-ниппеля pvc-u (нпвх, пвх) с наружной резьбой Georg Fischer делится на четыре этапа:
- Механическая обработка: (При условии монтажа в раструб) отрежьте трубу под прямым углом, удалите заусенцы на внутренней кромке и снимите фаску с внешней кромки обрезанного конца трубы.
- Обезжиривание и подготовка к склеиванию: уберите возможный конденсат с наружной (внутренней) поверхности муфты-ниппеля и с наружной поверхности трубы или с внутренней поверхности раструба фитинга/трубы; обезжирьте наружную/внутреннюю поверхность фитинга и поверхность трубы или фитинга при помощи очистителя Tangit и впитывающей салфетки (для каждой детали необходимо использовать новую салфетку). Нанесите клей на наружную поверхность втулки-ниппеля и внутреннею поверхность фитинга или трубы пвх.
- Соединение (склеивание): муфта-ниппель нпвх необходимо соединить с трубой или раструбом/ниппелем фитинга. Время склеивания между клеевыми соединениями зависит от диаметра трубопровода и температуры окружающей среды. Для муфты с нр, склеивание при температуре выше 10° С происходит в течение 5 минут, при температуре ниже 10° С время склеивания увеличивается до 15 минут.
- Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
- Соединение с металлической трубой (фитингом с вр): втулка-ниппель с нр нпвх соединяется с внутренней резьбой металлической трубы или фитинга. Рекомендуется муфту-ниппель на нр, устанавливать в местах с малой механической нагрузкой и отсутствием сильных циклических перепадов температур. Не рекомендуется накладывать на резьбу пасты-герметики, разрушающие материал pvc-u.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
