Муфта-ниппель переходной — наружная резьба aisi 316L (R) нпвх, переходное соединение pvc-u на резьбу нержавеющая сталь (R)
- Возможна установка под клей переходной муфты как в качестве раструба, так и в качестве патрубка
- Нержавеющая сталь с конической резьбой R
- Тип уплотнения: кольцевое, epdm
Муфта переходная раструб нпвх (pvc-u) — наружная резьба нержавеющая сталь, Georg Fischer (Швейцария) предназначена для соединения трубопроводов из нпвх (pvc-u) с трубопроводами из метала, насосами, запорно-регулирующей арматурой, датчиками (КИПа), манометрами при помощи механического резьбового соединения (нар. резьба «R»).
Муфта переходная раструб нпвх (pvc-u) — наружная резьба aisi 316L представлена в следующих диаметрах основного патрубка: 20 мм, 25 мм, 32 мм и 40 мм. Каждый из указанных диаметров соответсвует внутренним резьбам: ½", ¾", 1" по таблице:

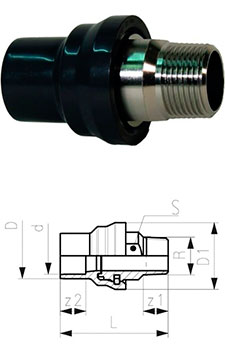

| Муфта переходная раструб/ниппель переходной — нар. резьба (R), нпвх (pvc-u) Georg Fischer | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| d (мм) | D (мм) | PN (бар) | R (дюйм) | Артикул | Вес (кг) | z1 (мм) | z2 (мм) | D1 (мм) | L (мм) | S (мм) |
| 20 | 25 | 16 | ½ | 721940606 | 0,120 | 17 | 17 | 40 | 70 | 25 |
| 25 | 32 | 16 | ¾ | 721940607 | 0,213 | 19 | 19 | 50 | 83 | 30 |
| 32 | 40 | 16 | 1 | 721940608 | 0,320 | 22 | 23 | 59 | 96 | 36 |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала втулки с нр к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Цилиндрические и конические разъёмы переходного фитинга соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх, пвх) Georg Fischer: клеевые трубы pvc-u применяются для сточных вод, водоподготовки, гальваники, химической (автомобильной, пищевой…) промышленности, в энергетике, в кабельной, в ливневой канализации и во многих других областях. Georg Fischer является специализированным брендом фитингов из pvc-u (нпвх, пвх) для промышленных систем трубопроводов, признанным мировым лидером. Бренд хорошо и надёжно зарекомендовал себя во многих областях применения.
Монтаж муфты-ниппеля pvc-u (нпвх, пвх) с наружной резьбой нержавеющая сталь делится на четыре этапа:
- Механическая обработка: отрежьте трубу под прямым углом, удалите заусенцы на внутренней кромке и снимите фаску с внешней кромки обрезанного конца трубы.
- Обезжиривание и подготовка к склеиванию: уберите возможный конденсат с наружной/внутренней поверхности муфты — ниппель переходной и с наружной поверхности трубы или фитинга; обезжирьте внутреннюю/наружную поверхность фитинга и поверхность трубы или фитинга при помощи очистителя Tangit и впитывающей салфетки (для каждой детали необходимо использовать новую салфетку). Нанесите клей на внутреннюю/наружную поверхность муфты и наружную/внутреннюю поверхность фитинга или трубы пвх.
- Соединение (склеивание): муфту переходную нпвх необходимо соединить с трубой или раструбом фитинга. Время склеивания между клеевыми соединениями зависит от диаметра трубопровода и температуры окружающей среды. Для муфты с нр aisi 316L склеивание при температуре выше 10°С происходит в течение 5 минут, при температуре ниже 10°С время склеивания увеличивается до 15 минут.
- Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
- Соединение с металлической трубой (фитингом с вр): муфта с нр латунь нпвх соединяется с внутренней резьбой металлической трубы или фитинга. Рекомендуется муфту переходную на нр aisi 316L устанавливать в местах с малой механической нагрузкой и отсутствием сильных циклических перепадов температур.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
Купить муфту переходную с нр из нержавеющей стали pvc-u (нпвх, пвх) Georg Fischer Вы можете в Санкт-Петербурге по адресу ул. Салова 53 к 1. Цена с ндс указана в прайс-листе. Возможна доставка до терминала любой транспортной компании в СПб (г. Санкт-Петербурге).
Цены, наличие, консультации по телефонам: +7 (812) 449-15-34, +7 (812) 449-30-73, +7 (495) 128-0337.
