Втулка редукционная pp-h
Производитель
Georg Fischer
Модельный ряд
progef® Standart
Материал
полипропилен PP-h (гомополимер)
Цвет
светло-серый (ral 7032)
Диаметр d (мм)
20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500
sdr
11 и 17,6
Давление pn
10 и 6
Способ соединения
стыковая, инфракрасная (ir) сварка
Номенклатура
Запорная арматура
Втулка редукционная pp-h, Georg Fischer, progef® Standard предназначена для соединения труб pp-h иди фитингов pp-h разных диаметров. Метод соединения втулка редукционной pp-h — это стыковая сварка, т.е. с помощью сварочного аппарата для стыковой сварки фитинг соединяет две трубы pp-h или фитингов pp-h с переходом одного диаметра трубы на другой. Втулка редукционная pp-h производится из серого полипропилена, который является химически стойким материалом. Трубопроводы pp-h используют для транспортировки химически активных жидкостей или чистой воды при рабочем давлении до 10 атмосфер и рабочей температуры от -10 до +95 °C. Трубопроводы полипропиленовые pp-h Georg Fischer способны работать в самых жестких условиях, при транспортировке кислот, щелочей и солей.
Втулка редукционная pp-h изготовителя Georg Fischer Piping Systems (Швейцария) Ltd. Georg Fischer является мировым лидером по производству промышленных пластиков, подтвержденное множественными сертификатами, как российских, так и международных.
Втулка редукционная pp-h GF progef® Standard имеется в следующих диаметрах: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм, 125 мм, 140 мм, 160 мм, 180 мм, 200 мм, 225 мм, 250 мм, 280 мм, 315 мм, 355 мм, 400 мм, 450 мм, 500 мм.

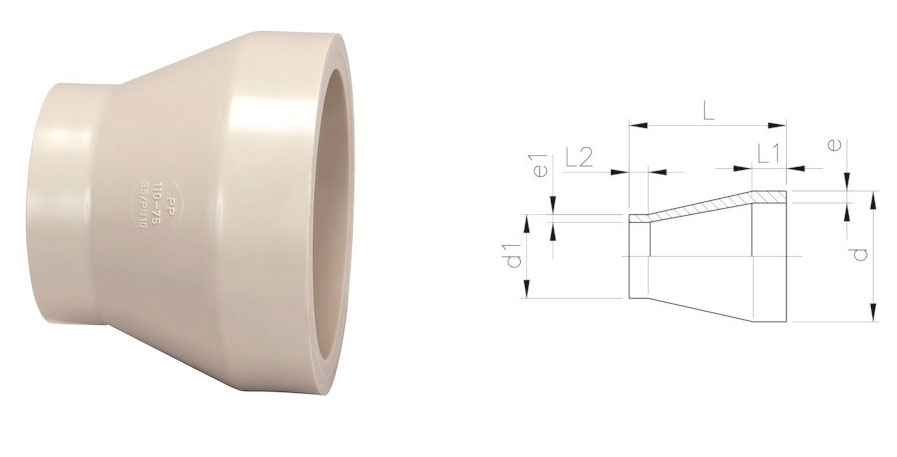

Габаритные размеры редукционной втулки pp-h pn10 sdr 11 для стыковой сварки
| Размер d x d1 | Метод сварки | Код | Масса, кг | L, мм | L1, мм | L2, мм | e, мм | e1, мм |
|---|---|---|---|---|---|---|---|---|
| Втулка редукционная pp-h 25х20 | IR | 727908537 | 0.007 | 50 | 20 | 20 | 2.3 | 1.9 |
| Втулка редукционная pp-h 32х20 | IR | 727908542 | 0.010 | 50 | 20 | 20 | 2.9 | 1.9 |
| Втулка редукционная pp-h 32х25 | IR | 727908541 | 0.010 | 50 | 20 | 20 | 2.9 | 2.3 |
| Втулка редукционная pp-h 40х20 | IR | 727908548 | 0.016 | 58 | 20 | 23 | 3.7 | 1.9 |
| Втулка редукционная pp-h 40х25 | IR | 727908547 | 0.016 | 55 | 20 | 20 | 3.7 | 2.3 |
| Втулка редукционная pp-h 40х32 | IR | 727908546 | 0.018 | 55 | 20 | 20 | 3.7 | 2.9 |
| Втулка редукционная pp-h 50х25 | IR | 727908554 | 0.024 | 60 | 20 | 20 | 4.6 | 2.3 |
| Втулка редукционная pp-h 50х32 | IR | 727908553 | 0.027 | 60 | 20 | 20 | 4.6 | 2.9 |
| Втулка редукционная pp-h 50х40 | IR | 727908552 | 0.030 | 60 | 20 | 20 | 4.6 | 3.7 |
| Втулка редукционная pp-h 63х32 | IR | 727908560 | 0.043 | 65 | 20 | 20 | 5.8 | 2.9 |
| Втулка редукционная pp-h 63х40 | IR | 727908559 | 0.047 | 65 | 20 | 20 | 5.8 | 3.7 |
| Втулка редукционная pp-h 63х50 | IR | 727908558 | 0.051 | 65 | 20 | 20 | 5.8 | 4.6 |
| Втулка редукционная pp-h 75х40 | IR | 727908566 | 0.062 | 68 | 20 | 20 | 6.8 | 3.7 |
| Втулка редукционная pp-h 75х50 | IR | 727908565 | 0.071 | 65 | 20 | 20 | 6.8 | 4.6 |
| Втулка редукционная pp-h 75х63 | IR | 727908564 | 0.075 | 65 | 20 | 20 | 6.8 | 5.8 |
| Втулка редукционная pp-h 90х63 | IR | 727908571 | 0.115 | 75 | 22 | 19 | 8.2 | 5.8 |
| Втулка редукционная pp-h 90х75 | IR | 727908570 | 0.130 | 75 | 22 | 19 | 8.2 | 6.8 |
| Втулка редукционная pp-h 110х63 | IR | 727908572 | 0.201 | 90 | 28 | 28 | 10.6 | 6.2 |
| Втулка редукционная pp-h 110х75 | IR | 727908577 | 0.215 | 90 | 28 | 18 | 10.0 | 6.8 |
| Втулка редукционная pp-h 110х90 | IR | 727908576 | 0.225 | 90 | 28 | 30 | 10.0 | 8.2 |
| Втулка редукционная pp-h 125х110 | IR | 727908580 | 0.335 | 100 | 32 | 30 | 11.4 | 10.0 |
| Втулка редукционная pp-h 140х110 | IR | 727908585 | 0.423 | 110 | 33 | 29 | 12.7 | 10.0 |
| Втулка редукционная pp-h 140х125 | IR | 727908584 | 0.462 | 110 | 34 | 30 | 12.7 | 11.4 |
| Втулка редукционная pp-h 160х110 | IR | 727908590 | 0.586 | 120 | 39 | 27 | 14.6 | 10.0 |
| Втулка редукционная pp-h 160х140 | IR | 727908588 | 0.647 | 120 | 40 | 35 | 14.6 | 12.7 |
| Втулка редукционная pp-h 180х90 | IR | 727908149 | 0.800 | 145 | 50 | 40 | 16.4 | 8.8 |
| Втулка редукционная pp-h 180х110 | IR | 727908150 | 1.010 | 150 | 50 | 40 | 16.4 | 10.0 |
| Втулка редукционная pp-h 180х125 | IR | 727908151 | 0.985 | 145 | 52 | 40 | 16.4 | 11.4 |
| Втулка редукционная pp-h 180х140 | IR | 727908152 | 0.995 | 135 | 51 | 47 | 16.4 | 12.7 |
| Втулка редукционная pp-h 180х160 | IR | 727908153 | 1.020 | 135 | 55 | 52 | 16.4 | 14.6 |
| Втулка редукционная pp-h 200х160 | IR | 727908592 | 1.149 | 145 | 50 | 40 | 18.2 | 14.6 |
| Втулка редукционная pp-h 200х180 | IR | 727908158 | 1.300 | 145 | 50 | 45 | 18.2 | 16.4 |
| Втулка редукционная pp-h 225х110 | IR | 727908595 | 1.485 | 160 | 55 | 35 | 20.5 | 10.0 |
| Втулка редукционная pp-h 225х160 | IR | 727908596 | 1.590 | 160 | 55 | 40 | 20.5 | 14.6 |
| Втулка редукционная pp-h 225х180 | IR | 727908162 | 1.770 | 163 | 60 | 58 | 20.5 | 16.4 |
| Втулка редукционная pp-h 225х200 | IR | 727908597 | 1.723 | 160 | 55 | 50 | 20.5 | 18.2 |
| Втулка редукционная pp-h 250х160 | 727908165 | 2.140 | 170 | 63 | 53 | 22.7 | 14.6 | |
| Втулка редукционная pp-h 250х225 | 727908168 | 2.750 | 180 | 65 | 65 | 22.7 | 20.5 | |
| Втулка редукционная pp-h 280х225 | 727908172 | 3.425 | 203 | 72 | 57 | 25.4 | 20.5 | |
| Втулка редукционная pp-h 280х250 | 727908173 | 1.980 | 206 | 75 | 60 | 25.4 | 22.7 | |
| Втулка редукционная pp-h 315х225 | 727908176 | 5.110 | 237 | 84 | 60 | 28.6 | 20.5 | |
| Втулка редукционная pp-h 315х250 | 727908177 | 5.105 | 231 | 86 | 63 | 28.6 | 22.7 | |
| Втулка редукционная pp-h 315х280 | 727908178 | 5.130 | 222 | 80 | 70 | 28.6 | 25.4 | |
| Втулка редукционная pp-h 355х250 | 727908963 | 5.490 | 245 | 90 | 60 | 32.3 | 22.7 | |
| Втулка редукционная pp-h 355х280 | 727908962 | 5.462 | 245 | 90 | 70 | 32.2 | 25.4 | |
| Втулка редукционная pp-h 355х315 | 727908961 | 3.700 | 245 | 90 | 80 | 32.2 | 28.6 | |
| Втулка редукционная pp-h 400х315 | 727908966 | 5.300 | 260 | 95 | 80 | 36.3 | 28.6 | |
| Втулка редукционная pp-h 400х355 | 727908965 | 4.800 | 260 | 95 | 90 | 36.3 | 32.2 | |
| Втулка редукционная pp-h 450х280 | 727908960 | 9.000 | 230 | 60 | 70 | 40.9 | 25.4 | |
| Втулка редукционная pp-h 450х315 | 727908948 | 8.000 | 230 | 60 | 80 | 40.9 | 28.6 | |
| Втулка редукционная pp-h 450х355 | 727908950 | 7.400 | 230 | 60 | 90 | 40.9 | 32.2 | |
| Втулка редукционная pp-h 450х400 | 727908951 | 6.000 | 230 | 60 | 95 | 40.9 | 36.3 | |
| Втулка редукционная pp-h 500х315 | 727908953 | 12.000 | 230 | 60 | 80 | 45.4 | 28.6 | |
| Втулка редукционная pp-h 500х355 | 727908954 | 10.800 | 230 | 60 | 90 | 45.4 | 32.2 | |
| Втулка редукционная pp-h 500х400 | 727908956 | 10.000 | 230 | 60 | 95 | 45.4 | 36.3 | |
| Втулка редукционная pp-h 500х450 | 727908964 | 8.300 | 230 | 60 | 60 | 45.4 | 40.9 |

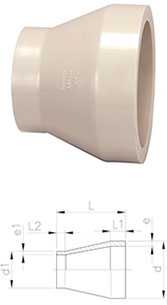

Габаритные размеры редукционной втулки pp-h pn6 sdr 17,6 для стыковой сварки
| Размер d x d1 | Метод сварки | Код | Масса, кг | L, мм | L1, мм | L2, мм | e, мм | e1, мм |
|---|---|---|---|---|---|---|---|---|
| Втулка редукционная pp-h 50х40 | IR | 727908713 | 0.018 | 134 | 56 | 52 | 2,9 | 2,3 |
| Втулка редукционная pp-h 63х40 | IR | 727908901 | 0.020 | 65 | 16 | 12 | 3.6 | 2,3 |
| Втулка редукционная pp-h 63х50 | IR | 727908718 | 0.055 | 87 | 29 | 27 | 3.6 | 2,9 |
| Втулка редукционная pp-h 75х40 | IR | 727908904 | 0.041 | 65 | 20 | 20 | 4.3 | 2,3 |
| Втулка редукционная pp-h 75х50 | IR | 727908465 | 0.047 | 65 | 20 | 20 | 4.8 | 3,2 |
| Втулка редукционная pp-h 75х63 | IR | 727908464 | 0.053 | 65 | 20 | 20 | 4.3 | 3,6 |
| Втулка редукционная pp-h 90х63 | IR | 727908471 | 0.079 | 75 | 22 | 19 | 5.1 | 3,6 |
| Втулка редукционная pp-h 90х75 | IR | 727908470 | 0.090 | 75 | 21 | 19 | 5.1 | 4,3 |
| Втулка редукционная pp-h 110х63 | IR | 727908472 | 0.149 | 90 | 28 | 28 | 6.9 | 4.0 |
| Втулка редукционная pp-h 110х75 | IR | 727908477 | 0.149 | 90 | 28 | 18 | 6.3 | 4,3 |
| Втулка редукционная pp-h 110х90 | IR | 727908476 | 0.158 | 90 | 28 | 20 | 6.3 | 5,1 |
| Втулка редукционная pp-h 125х110 | IR | 727908738 | 0.250 | 103 | 42 | 42 | 7.1 | 6,3 |
| Втулка редукционная pp-h 140х110 | IR | 727908742 | 0.320 | 120 | 53 | 43 | 8.0 | 6,3 |
| Втулка редукционная pp-h 140х125 | IR | 727908916 | 0.353 | 115 | 35 | 32 | 8.0 | 7,1 |
| Втулка редукционная pp-h 160х110 | IR | 727908746 | 0.500 | 129 | 40 | 34 | 9.1 | 6,3 |
| Втулка редукционная pp-h 160х140 | IR | 727908748 | 0.560 | 125 | 49 | 38 | 9.1 | 8,0 |
| Втулка редукционная pp-h 180х90 | IR | 727908749 | 0.600 | 145 | 53 | 42 | 10.2 | 5,1 |
| Втулка редукционная pp-h 180х110 | IR | 727908750 | 0.620 | 150 | 55 | 42 | 10.2 | 6,3 |
| Втулка редукционная pp-h 180х125 | IR | 727908751 | 0.620 | 143 | 52 | 40 | 10.2 | 7,1 |
| Втулка редукционная pp-h 180х140 | IR | 727908752 | 0.640 | 135 | 51 | 47 | 10.2 | 8,0 |
| Втулка редукционная pp-h 180х160 | IR | 727908753 | 0.700 | 135 | 55 | 52 | 10.2 | 9,1 |
| Втулка редукционная pp-h 200х160 | IR | 727908930 | 0.805 | 151 | 50 | 40 | 11.4 | 9,1 |
| Втулка редукционная pp-h 200х180 | IR | 727908758 | 0.920 | 145 | 62 | 54 | 11.4 | 10,2 |
| Втулка редукционная pp-h 225х110 | IR | 727908936 | 1.001 | 171 | 55 | 40 | 12.8 | 6,3 |
| Втулка редукционная pp-h 225х160 | IR | 727908934 | 1.082 | 171 | 55 | 45 | 12.8 | 9,1 |
| Втулка редукционная pp-h 225х180 | IR | 727908762 | 1.160 | 166 | 64 | 57 | 12.8 | 10,2 |
| Втулка редукционная pp-h 225х200 | IR | 727908932 | 1.184 | 184 | 60 | 40 | 12.8 | 11,4 |
| Втулка редукционная pp-h 250х160 | 727908765 | 1.530 | 174 | 64 | 52 | 14.2 | 9,1 | |
| Втулка редукционная pp-h 250х225 | 727908768 | 1.890 | 180 | 65 | 65 | 14.2 | 12,8 | |
| Втулка редукционная pp-h 280х225 | 727908772 | 2.370 | 200 | 70 | 55 | 15.9 | 12,8 | |
| Втулка редукционная pp-h 280х250 | 727908773 | 2.540 | 200 | 73 | 62 | 15.9 | 14,2 | |
| Втулка редукционная pp-h 315х225 | 727908776 | 3.320 | 237 | 84 | 59 | 17.9 | 12,8 | |
| Втулка редукционная pp-h 315х250 | 727908777 | 3.375 | 233 | 84 | 64 | 17.9 | 14,2 | |
| Втулка редукционная pp-h 315х280 | 727908778 | 3.510 | 227 | 85 | 72 | 17.9 | 15,9 | |
| Втулка редукционная pp-h 355х315 | 727908957 | 2.400 | 245 | 90 | 80 | 20.1 | 17,9 | |
| Втулка редукционная pp-h 400х315 | 727908972 | 3.600 | 260 | 95 | 80 | 22.7 | 17,9 | |
| Втулка редукционная pp-h 400х355 | 727908971 | 3.100 | 260 | 95 | 90 | 22.7 | 20,1 | |
| Втулка редукционная pp-h 450х280 | 727908967 | 6.000 | 230 | 60 | 70 | 25.5 | 15,9 | |
| Втулка редукционная pp-h 450х315 | 727908984 | 5.400 | 230 | 60 | 80 | 25.5 | 17,9 | |
| Втулка редукционная pp-h 450х355 | 727908988 | 5.000 | 230 | 60 | 90 | 25.5 | 20,1 | |
| Втулка редукционная pp-h 450х400 | 727908989 | 5.000 | 230 | 60 | 95 | 25.5 | 22,7 | |
| Втулка редукционная pp-h 500х315 | 727908993 | 8.100 | 230 | 60 | 80 | 28.4 | 17,9 | |
| Втулка редукционная pp-h 500х355 | 727908994 | 7.300 | 230 | 60 | 95 | 28.4 | 20,1 | |
| Втулка редукционная pp-h 500х400 | 727908998 | 6.700 | 230 | 60 | 95 | 28.4 | 22,7 | |
| Втулка редукционная pp-h 500х450 | 727908999 | 5.500 | 230 | 60 | 60 | 28.4 | 25,5 |
