Установочный фитинг pp-h тип 318
Установочный фитинг pp-h тип 318 Georg Fischer progef® Standard является переходным фитингом для датчика. Метод соединения установочного фитинга pp-h типа 318 — стыковая сварка, т. е. с помощью сварочного аппарата для стыковой сварки труб pp-h. Установочный фитинг pp-h тип 318 предназначен для установки в трубопроводе pp-h датчиков. Установочный фитинг pp-h тип 318 совместим с датчиками потока и pH/orp. Трубопроводы pp-h используют для транспортировки химически активных жидкостей или чистой воды при рабочем давлении до 10 атмосфер и рабочей температуры от -10 до +95 °C. Трубопроводы полипропиленовые pp-h Georg Fischer способны работать в самых жестких условиях, при транспортировке кислот, щелочей и солей. Установочный фитинг pp-h тип 318 есть в двух исполнениях с уплотнением epdm и с уплотнением fkm (fpm)
Установочный фитинг pp-h тип 318 фирмы изготовителя Georg Fischer Piping Systems (Швейцария) Ltd. Georg Fischer является мировым лидером по производству промышленных пластиков, подтвержденное множественными сертификатами, как российских, так и международных.
Установочный фитинг pp-h тип 318 GF progef® Standard имеет резьбовой выход 1 ¼" npsm и имеется в следующих диаметрах: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм.

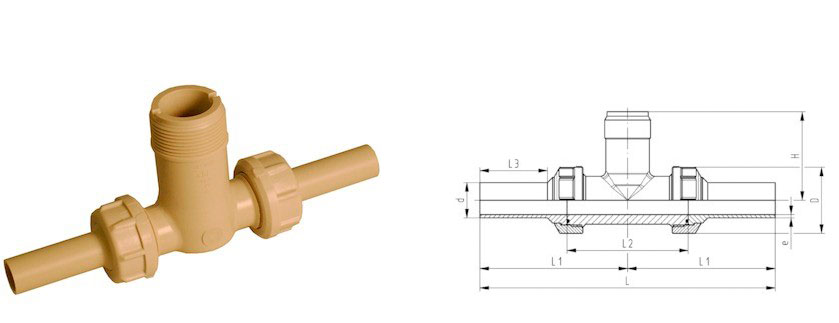

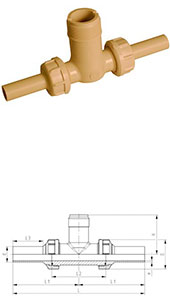

Габаритные размеры установочного фитинга pp-h progef® Standart для стыковой сварки
| d, мм | dn, мм | epdm код | Масса, кг | fkm код | Масса, кг | L, мм | L1, мм | L2, мм | L3, мм | D, мм | H, мм | e, мм | Тип датчика |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 15 | 727318006 | 0,151 | 727318036 | 0,136 | 224 | 112 | 90 | 52 | 48 | 76 | 2 | flow X0, pH XX |
| 25 | 20 | 727318007 | 0,190 | 727318037 | 0,208 | 242 | 121 | 100 | 53 | 58 | 78 | 2 | flow X0, pH XX |
| 32 | 25 | 727318008 | 0,250 | 727318038 | 0,250 | 256 | 128 | 110 | 55 | 65 | 81 | 3 | flow X0, pH XX |
| 40 | 32 | 727318009 | 0,356 | 727318039 | 0,358 | 272 | 136 | 110 | 60 | 79 | 85 | 4 | flow X0, pH XX |
| 50 | 40 | 727318010 | 0,510 | 727318040 | 0,510 | 294 | 147 | 120 | 66 | 91 | 89 | 5 | flow X0, pH XX |
| 63 | 50 | 727318011 | 0,800 | 727318041 | 0,800 | 316 | 158 | 130 | 70 | 105 | 95 | 6 | flow X0, pH XX |
