Тройник 90° (градусов) pp-h
Тройник 90° pp-h, Georg Fischer, progef® Standard предназначен для соединения труб pp-h или фитингов pp-h. Метод соединения тройника 90° pp-h — это стыковая сварка, т. е. с помощью сварочного аппарата для стыковой сварки фитинг соединяет две трубы pp-h под углом 90 градусов или фитингов pp-h. Тройник 90 градусов pp-h производится из серого полипропилена, который является химически стойким материалом. Трубопроводы pp-h используют для транспортировки химически активных жидкостей или чистой воды при рабочем давлении до 10 атмосфер и рабочей температуры от -10 до +95 °C. Трубопроводы полипропиленовые pp-h Georg Fischer способны работать в самых жестких условиях, при транспортировке кислот, щелочей и солей.
Тройник 90° pp-h фирмы изготовителя Georg Fischer Piping Systems (Швейцария) Ltd. Georg Fischer является мировым лидером по производству промышленных пластиков, подтвержденное множественными сертификатами, как российских, так и международных.
Тройник 90° pp-h GF progef® Standard имеется в следующих диаметрах: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм, 125 мм, 140 мм, 160 мм, 180 мм, 200 мм, 225 мм, 250 мм, 280 мм, 315 мм.

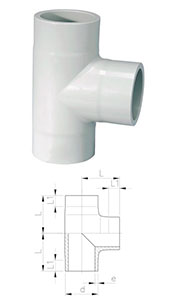

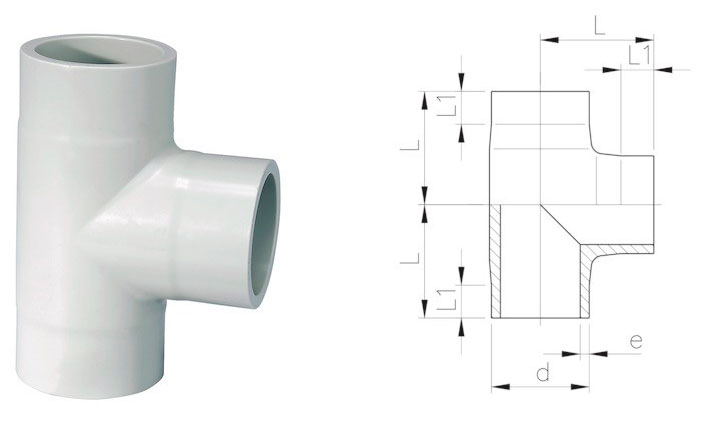

Габаритные размеры тройника pp-h 90° pn10 sdr 11 progef® Standart для стыковой сварки
| d | Метод сварки | Код | Масса, кг | L, мм | L1, мм | e, мм |
|---|---|---|---|---|---|---|
| Тройник pp-h 90° 20 мм | IR | 727208506 | 0.011 | 38 | 17 | 1.4 |
| Тройник pp-h 90° 25 мм | IR | 727208507 | 0.018 | 42 | 17 | 2.3 |
| Тройник pp-h 90° 32 мм | IR | 727208508 | 0.032 | 46 | 17 | 2.9 |
| Тройник pp-h 90° 40 мм | IR | 727208509 | 0.062 | 51 | 23 | 3.7 |
| Тройник pp-h 90° 50 мм | IR | 727208510 | 0.105 | 58 | 22 | 4.6 |
| Тройник pp-h 90° 63 мм | IR | 727208511 | 0.186 | 66 | 20 | 5.8 |
| Тройник pp-h 90° 75 мм | IR | 727208512 | 0.293 | 75 | 20 | 6.8 |
| Тройник pp-h 90° 90 мм | IR | 727208513 | 0.521 | 90 | 20 | 8.2 |
| Тройник pp-h 90° 110 мм | IR | 727208514 | 0.928 | 110 | 20 | 10.0 |
| Тройник pp-h 90° 125 мм | IR | 727208515 | 1.347 | 125 | 25 | 11.4 |
| Тройник pp-h 90° 140 мм | IR | 727208516 | 1.923 | 140 | 28 | 12.7 |
| Тройник pp-h 90° 160 мм | IR | 727208517 | 2.844 | 160 | 28 | 14.6 |
| Тройник pp-h 90° 180 мм | IR | 727208518 | 5.475 | 215 | 94 | 16.4 |
| Тройник pp-h 90° 200 мм | IR | 727208519 | 5.579 | 200 | 35 | 18.2 |
| Тройник pp-h 90° 225 мм | IR | 727208520 | 7.812 | 220 | 35 | 20.5 |
| Тройник pp-h 90° 250 мм | 727208521 | 10.400 | 227 | 68 | 22.7 | |
| Тройник pp-h 90° 280 мм | 727208522 | 15.170 | 267 | 87 | 25.4 | |
| Тройник pp-h 90° 315 мм | 727208523 | 20.330 | 283 | 86 | 28.6 | |
| Тройник pp-h 90° 355 мм | 727208524 | 31.100 | 345 | 105 | 32.2 | |
| Тройник pp-h 90° 400 мм | 727208525 | 40.900 | 365 | 105 | 36.3 | |
| Тройник pp-h 90° 450 мм | 727208526 | 60.300 | 425 | 135 | 40.9 | |
| Тройник pp-h 90° 500 мм | 727208527 | 81.900 | 470 | 155 | 45.4 |
Габаритные размеры тройника pp-h 90° pn6 sdr 17,6 progef® Standart для стыковой сварки
| d | Метод сварки | Код | Масса, кг | L, мм | L1, мм | e, мм |
|---|---|---|---|---|---|---|
| Тройник pp-h 90° 50 мм | IR | 727208410 | 0.084 | 92 | 57 | 2.9 |
| Тройник pp-h 90° 63 мм | IR | 727208411 | 0.172 | 107 | 64 | 3.6 |
| Тройник pp-h 90° 75 мм | IR | 727208412 | 0.212 | 75 | 20 | 4.3 |
| Тройник pp-h 90° 90 мм | IR | 727208413 | 0.396 | 90 | 20 | 5.1 |
| Тройник pp-h 90° 110 мм | IR | 727208414 | 0.705 | 110 | 20 | 6.3 |
| Тройник pp-h 90° 125 мм | IR | 727208415 | 1.154 | 125 | 50 | 7.1 |
| Тройник pp-h 90° 140 мм | IR | 727208416 | 1.765 | 160 | 63 | 8.0 |
| Тройник pp-h 90° 160 мм | IR | 727208417 | 2.335 | 163 | 60 | 9.1 |
| Тройник pp-h 90° 180 мм | IR | 727208418 | 4.000 | 217 | 97 | 10.2 |
| Тройник pp-h 90° 200 мм | IR | 727208419 | 5.060 | 220 | 94 | 11.4 |
| Тройник pp-h 90° 225 мм | IR | 727208420 | 6.870 | 227 | 75 | 12.8 |
| Тройник pp-h 90° 250 мм | 727208421 | 7.410 | 225 | 67 | 14.2 | |
| Тройник pp-h 90° 280 мм | 727208422 | 10.680 | 266 | 88 | 15.9 | |
| Тройник pp-h 90° 315 мм | 727208423 | 14.105 | 283 | 86 | 17.9 | |
| Тройник pp-h 90° 355 мм | 727208424 | 20.800 | 345 | 105 | 20.1 | |
| Тройник pp-h 90° 400 мм | 727208425 | 27.200 | 365 | 105 | 22.7 | |
| Тройник pp-h 90° 450 мм | 727208426 | 47.300 | 425 | 135 | 26.7 | |
| Тройник pp-h 90° 500 мм | 727208427 | 54.800 | 470 | 155 | 29.7 |
