Отвод 90° (градусов) pp-h

Производитель

Georg Fischer

Модельный ряд

progef® Standart

Материал

полипропилен PP-h (гомополимер)

Цвет

светло-серый (ral 7032)

Диаметр d (мм)

20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500

sdr

11 и 17,6

Давление pn

10 и 6

Способ соединения

стыковая, инфракрасная (ir) сварка

Цена

Прайс на фитинги pp-h progef Standart

Номенклатура

Каталог фитингов pp-h

Запорная арматура

Шаровые краны, клапаны, приводы

Отвод 90° pp-h, Georg Fischer, progef® Standard предназначен для соединения труб pp-h. Метод соединения отвод 90° pp-h — это стыковое соединение, т. е. фитинг соединяет две трубы pp-h под углом 90 градусов. Отвод 90 градусов pp-h изготовлен из серого полипропилена, который является химически стойким материалом. Цена на отвод 90° pp-h GF по цене аналогична колену 90 градусов pp-h для раструбной сварки. Сварка отвода 90 градусов pp-h осуществляется с использованием стыкового сварочного аппарата или с использованием сварочного аппарата для инфракрасной сварки. Отводы 90 градусов pp-h имеются в двух вариантах на давление 10 атмосфер и на 6 атмосфер.

Трубопроводы pp-h используют для транспортировки химически активных жидкостей или чистой воды при рабочем давлении до 10 атмосфер и рабочей температуры от -10 до +95 °C. Трубопроводы полипропиленовые pp-h Georg Fischer способны работать в самых жестких условиях, при транспортировке кислот, щелочей и солей.

Отвод полипропиленовое pp-h для стыковой сварки фирмы изготовителя Georg Fischer Piping Systems (Швейцария) Ltd. Georg Fischer является мировым лидером по производству промышленных пластиков, подтвержденное множественными сертификатами, как российских, так и международных.

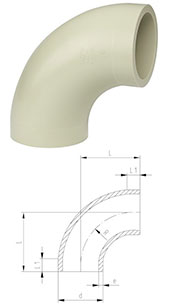

Габаритные размеры отвода pp-h 90° pn10 sdr 11 progef® Standart для стыковой сварки

d, мм	метод сварки	Код	масса, кг	L, мм	L1, мм	R, мм	e, мм
20	IR	727018606	0,008	38	23	15	1,9
25	IR	727018607	0,013	42	23	19	2,3
32	IR	727018608	0,022	46	22	24	2,9
40	IR	727018609	0,04	51	21	30	3,7
50	IR	727018610	0,067	58	21	37	4,6
63	IR	727018611	0,117	66	21	45	5,8
75	IR	727018622	0,178	75	21	71,25	6,8
90	IR	727018623	0,308	90	22	85,5	8,2
110	IR	727018624	0,556	110	25	104,5	10
125	IR	727018615	0,818	125	28	116	11,4
140	IR	727018616	1,148	140	33	131	12,7
160	IR	727018617	1,699	160	33	151	14,6
180	IR	727018618	2,394	180	33	171	16,4
200	IR	727018619	3,264	200	33	190	18,2
225	IR	727018620	4,535	220	33	210	20,5
250		727018521	6,351	256	48	232	22,7
280		727018522	9,398	286	48	262	25,4
315		727018523	12,959	321	48	297	28,6
355		727018524	16,4	345	70	330	32,2
400		727018525	22,22	365	70	350	36,3
450		727018526	32,56	425	70	400	40,9
500		727018527	44,84	470	90	445	45,4

Габаритные размеры отвода pp-h 90° pn6 sdr 17,6 progef® Standart для стыковой сварки

d, мм	метод сварки	Код	масса, кг	L, мм	L1, мм	R, мм	e, мм
50	IR	727018635	0,05	58	21	37	2,9
63	IR	727018636	0,081	66	21	45	3,6
75	IR	727018412	0,128	75	21	71,25	4,5
90	IR	727018413	0,222	90	22	85,5	5,4
110	IR	727018414	0,396	110	25	104,5	6,6
125	IR	727018415	0,556	125	28	116	7,1
140	IR	727018416	0,785	140	33	131	8
160	IR	727018417	1,156	160	33	151	9,1
180	IR	727018418	1,619	180	33	171	10,2
200	IR	727018419	2,208	200	33	190	11,4
225	IR	727018420	3,039	220	33	210	12,8
250		727018421	4,359	256	48	232	14,2
280		727018422	6,696	286	48	262	15,9
315		727018423	8,58	321	48	297	17,9
355		727018424	11,64	345	70	330	20,1
400		727018425	15,2	365	70	350	22,7
450		727018426	22,24	425	70	400	25,5
500		727018427	31,02	470	90	445	28,3

← назад к ассортименту фитингов pp-h progef® Standart

Промышленные трубопроводные системы

Georg Fischer

Электросварные фитинги, шаровые краны

fox fittings

Водоснабжение и газ

с защитным слоем

Питьевое водоснабжение и газ

Трубы в отрезках

Запорная арматура, гидранты, обжимные фланцы

Jafar+Avk+Hawle

Питьевое водоснабжение

Трубы в бухтах

Отвод 90° (градусов) pp-h

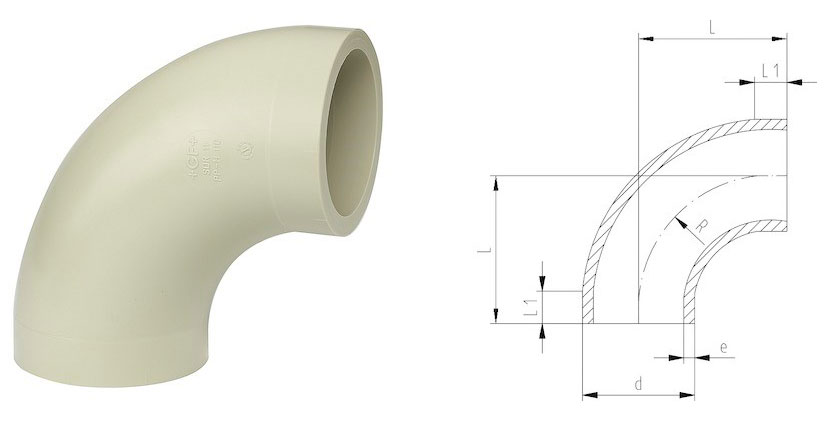

Габаритные размеры отвода pp-h 90° pn10 sdr 11 progef® Standart для стыковой сварки
