Отвод 45° (градусов) pp-h
Отвод 45° pp-h, Georg Fischer, progef Standard предназначен для соединения труб pp-h. Метод соединения отвода 45° pp-h — это стыковая сварка, т.е. с помощью сварочного аппарата для стыковой сварки фитинг соединяет две трубы pp-h под углом 45 градусов. Отвод 45° градусов pp-h изготовлен из серого полипропилена, который является химически стойким материалом. Трубопроводы pp-h используют для транспортировки химически активных жидкостей или чистой воды при рабочем давлении до 10 атмосфер и рабочей температуры от -10 до +95 °C. Трубопроводы полипропиленовые pp-h Georg Fischer способны работать в самых жестких условиях, при транспортировке кислот, щелочей и солей.
Отвод 45° pp-h фирмы изготовителя Georg Fischer Piping Systems (Швейцария) Ltd. Georg Fischer является мировым лидером по производству промышленных пластиков, подтвержденное множественными сертификатами, как российских, так и международных.
Отвод 45° pp-h GF progef Standard имеется в следующих диаметрах: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм, 125 мм, 140 мм, 160 мм, 180 мм, 200 мм, 225 мм, 250 мм, 280 мм, 315 мм.

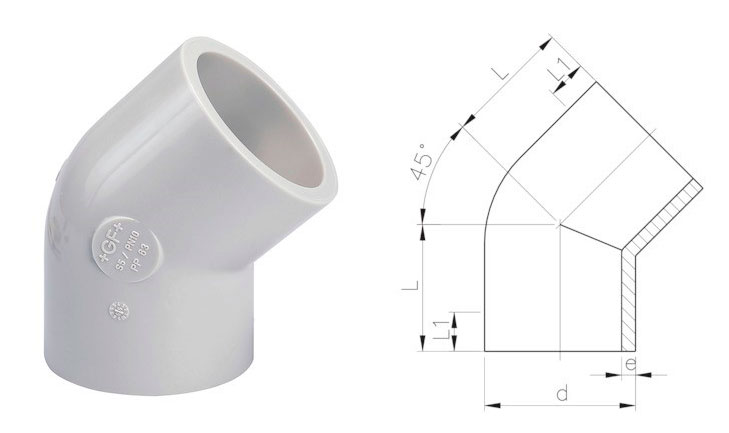

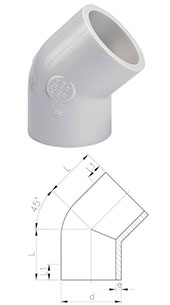

Габаритные размеры отвода pp-h 45° pn10 sdr 11 progef® Standart для стыковой сварки
| d, мм | метод сварки | Код | sp | масса, кг | L, мм | L1, мм | e, мм |
|---|---|---|---|---|---|---|---|
| 20 | IR | 727158506 | 10 | 0,006 | 32 | 24 | 1,9 |
| 25 | IR | 727158507 | 10 | 0,01 | 34 | 25 | 2,3 |
| 32 | IR | 727158508 | 10 | 0,021 | 36 | 25 | 2,9 |
| 40 | IR | 727158509 | 10 | 0,033 | 39 | 25 | 3,7 |
| 50 | IR | 727158510 | 10 | 0,054 | 42 | 26 | 4,6 |
| 63 | IR | 727158511 | 10 | 0,097 | 47 | 29 | 5,8 |
| 75 | IR | 727158512 | 10 | 0,137 | 49 | 29 | 6,8 |
| 90 | IR | 727158513 | 6 | 0,222 | 57 | 34 | 8,2 |
| 110 | IR | 727158514 | 5 | 0,412 | 70 | 43 | 10 |
| 125 | IR | 727158515 | 4 | 0,57 | 79 | 48 | 11,4 |
| 140 | IR | 727158516 | 1 | 0,854 | 88 | 55 | 12,7 |
| 160 | IR | 727158517 | 2 | 1,256 | 100 | 60 | 14,6 |
| 200 | IR | 727158519 | 1 | 2,448 | 124 | 75 | 18,2 |
| 225 | IR | 727158520 | 1 | 3,495 | 140 | 85 | 20,5 |
| 250 | 727158521 | 1 | 7,89 | 225 | 133 | 22,7 | |
| 280 | 727158522 | 1 | 10,17 | 235 | 143 | 25,4 | |
| 315 | 727158523 | 1 | 11,69 | 255 | 154 | 28,6 |
Габаритные размеры отвода pp-h 45° pn6 sdr 17,6 progef® Standart для стыковой сварки
| d, мм | метод сварки | Код | sp | масса, кг | L, мм | L1, мм | e, мм |
|---|---|---|---|---|---|---|---|
| 50 | IR | 727158535 | 10 | 0,042 | 42 | 26 | 2,9 |
| 63 | IR | 727158536 | 10 | 0,081 | 47 | 29 | 3,6 |
| 75 | IR | 727158412 | 10 | 0,099 | 49 | 29 | 4,3 |
| 90 | IR | 727158413 | 6 | 0,165 | 57 | 34 | 5,1 |
| 110 | IR | 727158414 | 5 | 0,286 | 70 | 43 | 6,3 |
| 125 | IR | 727158540 | 5 | 0,57 | 79 | 48 | 7,1 |
| 140 | IR | 727158541 | 1 | 0,721 | 88 | 55 | 8 |
| 160 | IR | 727158542 | 1 | 1,107 | 100 | 60 | 9,1 |
| 200 | IR | 727158544 | 1 | 2,225 | 124 | 75 | 11,4 |
| 225 | IR | 727158545 | 1 | 3,194 | 140 | 85 | 12,8 |
| 250 | 727158546 | 1 | 4,97 | 225 | 133 | 14,2 | |
| 280 | 727158547 | 1 | 7,13 | 235 | 143 | 15,9 | |
| 315 | 727158548 | 1 | 9,6 | 255 | 154 | 17,9 |
