Ниппель pp-h
Ниппель pp-h, Georg Fischer, progef® Standard — фитинг с наружной резьбой. Метод соединения ниппеля pp-h — это стыковая сварка, т. е. с помощью сварочного аппарата для стыковой сварки труб pp-h и резьбовое соединение фитингов pp-h. Ниппель pp-h производится из серого полипропилена, который является химически стойким материалом. Ниппель pp-h имеет патрубок для стыковой сварки и коническую наружную резьбу. Трубопроводы pp-h используют для транспортировки химически активных жидкостей или чистой воды при рабочем давлении до 10 атмосфер и рабочей температуры от -10 до +95 °C. Трубопроводы полипропиленовые pp-h Georg Fischer способны работать в самых жестких условиях, при транспортировке кислот, щелочей и солей.
Ниппель pp-h фирмы изготовителя Georg Fischer Piping Systems (Швейцария) Ltd. Georg Fischer является мировым лидером по производству промышленных пластиков, подтвержденное множественными сертификатами, как российских, так и международных.
Ниппель pp-h GF progef® Standard имеется в следующих диаметрах: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм и в R: 1∕2, 3∕4, 1, 1 1/4, 1 1/2, 2.

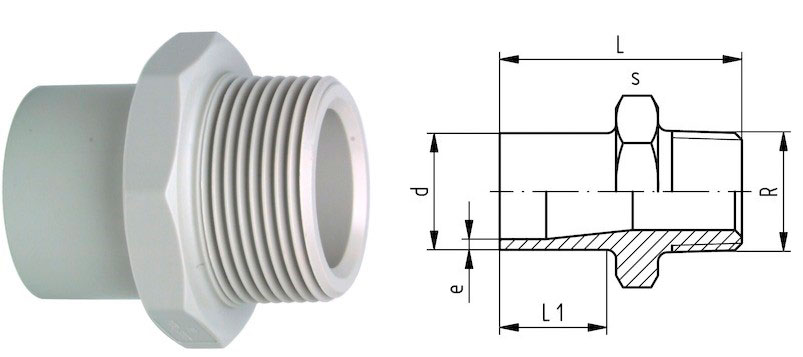

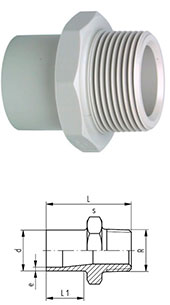

Габаритные размеры нипеля pp-h progef® Standart для стыковой сварки
| d | R, дюйм | Метод сварки | Код | sp | Масса, кг | L, мм | L1, мм | s, мм | e, мм |
|---|---|---|---|---|---|---|---|---|---|
| Ниппель pp-h 20 мм | ½ | IR | 727910556 | 10 | 0,013 | 51 | 23 | 32 | 1,9 |
| Ниппель pp-h 25 мм | ¾ | IR | 727910557 | 10 | 0,014 | 52 | 23 | 36 | 2,3 |
| Ниппель pp-h 32 мм | 1 | IR | 727910558 | 10 | 0,027 | 55 | 23 | 46 | 2,9 |
| Ниппель pp-h 40 мм | 1 ¼ | IR | 727910559 | 10 | 0,041 | 58 | 23 | 55 | 3,7 |
| Ниппель pp-h 50 мм | 1 ½ | IR | 727910560 | 10 | 0,062 | 60 | 23 | 65 | 4,6 |
| Ниппель pp-h 63 мм | 2 | IR | 727910561 | 5 | 0,096 | 67 | 26 | 80 | 5,8 |
