Муфта разборная pp-h
Муфта разборная pp-h, Georg Fischer, progef® Standard или накидная гайка pp-h предназначена для соединения трубопроводов pp-h с возможностью их разъединения. Метод соединения муфты разборной pp-h — это стыковая сварка, т.е. с помощью сварочного аппарата для стыковой сварки труб pp-h. Муфта разборная pp-h имеется в двух исполнениях с уплотнением epdm и уплотнением fkm (она же fpm). Муфта разборная pp-h имеется для давления 10 атмосфер (PN10) и 6 атмосфер (PN6). Муфта разборная pp-h производится из серого полипропилена, который является химически стойким материалом. Трубопроводы pp-h используют для транспортировки химически активных жидкостей или чистой воды при рабочем давлении до 10 атмосфер и рабочей температуры от -10 до +95 °C. Трубопроводы полипропиленовые pp-h Georg Fischer способны работать в самых жестких условиях, при транспортировке кислот, щелочей и солей. Муфта разборная pp-h фирмы изготовителя Georg Fischer Piping Systems (Швейцария) Ltd. Georg Fischer является мировым лидером по производству промышленных пластиков, подтвержденное множественными сертификатами, как российских, так и международных.
Муфта разборная pp-h GF progef® Standard имеется в следующих диаметрах с уплотнением epdm: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм и с уплотнением FKM: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм.

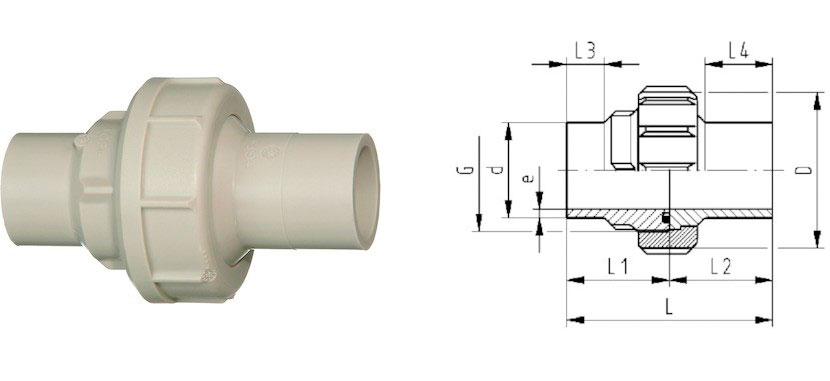

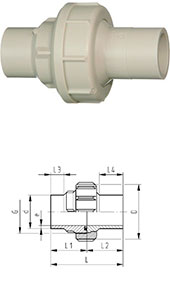

Типоразмеры разборной муфты pp-h pn10 sdr 11 с уплотнением epdm/fkm
| d | Метод сварки | epdm код | sp | fkm код | sp | Масса, кг | L, мм | L1, мм | L2, мм | L3, мм | L4, мм | d, мм | g, мм | e, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | IR | 727518506 | 10 | 727528506 | 10 | 0,047 | 107 | 54 | 53 | 13 | 26 | 48 | 1 | 1,9 |
| 25 | IR | 727518507 | 10 | 727528507 | 10 | 0,072 | 113 | 57 | 56 | 12 | 26 | 58 | 1 ¼ | 2,3 |
| 32 | IR | 727518508 | 10 | 727528508 | 10 | 0,100 | 119 | 60 | 59 | 14 | 26 | 65 | 1 ½ | 2,9 |
| 40 | IR | 727518509 | 5 | 727528509 | 5 | 0,145 | 126 | 63 | 63 | 16 | 26 | 79 | 2 | 3,7 |
| 50 | IR | 727518510 | 5 | 727528510 | 5 | 0,190 | 131 | 65,5 | 65,5 | 19 | 26 | 91 | 2 ¼ | 4,6 |
| 63 | IR | 727518511 | 1 | 727528511 | 10 | 0,332 | 137 | 69 | 68 | 20 | 26 | 111 | 2 ¾ | 5,8 |
| 75 | IR | 727518512 | 2 | 727528512 | 2 | 0,520 | 131 | 66 | 65,5 | 22 | 24 | 135 | S107,5x3,6 | 6,8 |
| 90 | IR | 727518513 | 2 | 727528513 | 2 | 0,539 | 131 | 65,5 | 65,5 | 22 | 24 | 135 | S107,5x3,6 | 8,2 |
| 110 | IR | 727518514 | 1 | 727528514 | 1 | 0,758 | 131 | 65,5 | 65,5 | 22 | 25 | 158 | S127,5x3,6 | 10 |
Типоразмеры разборной муфты pp-h pn6 sdr 17,6 с уплотнением epdm/fkm
| d | Метод сварки | epdm код | sp | Масса, кг | fkm код | sp | L, мм | L1, мм | L2, мм | L3, мм | L4, мм | d, мм | g, мм | e, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75 | IR | 727518412 | 2 | 0,479 | 727528412 | 2 | 0,476 | 75 | 132 | 66 | 66 | 135 | S107,5x3,6 | 4,3 |
| 90 | IR | 727518413 | 2 | 0,483 | 727528413 | 0 | 0,483 | 90 | 131 | 66 | 66 | 135 | S107,5x3,6 | 5,1 |
| 110 | IR | 727518414 | 12 | 0,663 | 727528414 | 0 | 0,664 | 110 | 131 | 66 | 66 | 158 | S127,5x3,6 | 6,3 |
