Втулка под фланец pp-h
Втулка под фланец pp-h, Georg Fischer, progef® Standard или втулка под фланец pp-h плоская/рифленая контактная поверхность предназначена для соединения труб pp-h и запорной арматуры или втулкой под фланец из другого материала. Метод соединения втулки под фланец pp-h — это раструбная сварка. Втулка под фланец pp-h из серого полипропилена являются химически стойким материалом. Трубопроводы pp-h используют для транспортировки химически активных жидкостей или чистой воды при рабочем давлении до 10 атмосфер и рабочей температуры от -10 до +95 °C. Трубопроводы полипропиленовые pp-h Georg Fischer способны работать в самых жестких условиях, при транспортировке кислот, щелочей и солей.
Втулка под фланец pp-h раструбная фирма изготовителя Georg Fischer Piping Systems (Швейцария) Ltd. Georg Fischer является мировым лидером по производству промышленных пластиков, подтвержденное множественными сертификатами, как российских, так и международных.
Втулка под фланец pp-h GF progef® Standard имеется в следующих диаметрах: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм.

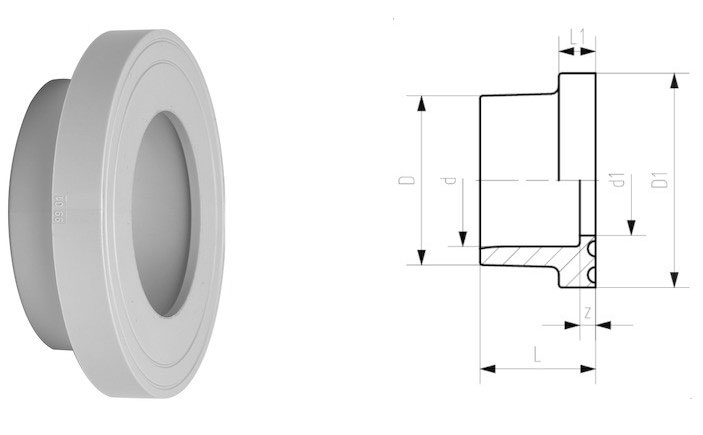

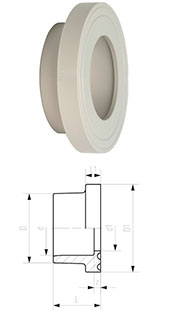

Габаритные размеры втулки под фланец pp-h progef® Standart
| d, мм | dn, мм | Код | sp | масса, кг | L, мм | L1, мм | D, мм | D1, мм | d1, мм | z, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 15 | 727790206 | 10 | 0,011 | 19 | 7 | 27 | 45 | 16 | 5 |
| 25 | 20 | 727790207 | 10 | 0,022 | 21 | 9 | 33 | 58 | 21 | 5 |
| 32 | 25 | 727790208 | 10 | 0,033 | 23 | 10 | 41 | 68 | 28 | 5 |
| 40 | 32 | 727790209 | 10 | 0,046 | 25 | 11 | 50 | 78 | 36 | 5 |
| 50 | 40 | 727790210 | 5 | 0,06 | 28 | 12 | 61 | 88 | 45 | 5 |
| 63 | 50 | 727790211 | 5 | 0,09 | 32 | 14 | 76 | 102 | 57 | 5 |
| 75 | 65 | 727790212 | 10 | 0,155 | 36 | 16 | 90 | 122 | 69 | 5 |
| 90 | 80 | 727790213 | 10 | 0,204 | 42 | 17 | 108 | 138 | 84 | 7 |
| 110 | 100 | 727790214 | 10 | 0,286 | 48 | 18 | 131 | 158 | 100 | 7 |
