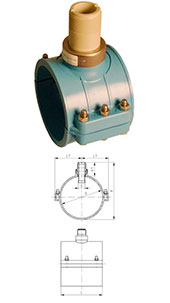

Установочный фитинг pp-h для датчика
Установочный фитинг pp-h для датчика, Georg Fischer, progef® Standard он же установочный фитинг pp-h для датчика тип 312. Установочный фитинг pp-h для датчика используется для установки в трубопровод pp-h датчика для измерения различных показателей транспортируемой среды. Установочный фитинг pp-h для датчика имеет резьбовой выход 1 ¼" npsm. Установочный фитинг pp-h для датчика совместим с датчиками потока типа: 2251, 2537, 515, 8510, 2536, 851. Установочный фитинг pp-h для датчика тип 312 имеет седелочное соединения с помощью чего он устанавливается на трубопровод pp-h. Трубопроводы pp-h используют для транспортировки химически активных жидкостей или чистой воды при рабочем давлении до 8 атмосфер и рабочей температуры от -10 до +95 °C. Трубопроводы полипропиленовые pp-h Georg Fischer способны работать в самых жестких условиях, при транспортировке кислот, щелочей и солей. Максимальная рабочая температура для установочного фитинга pp-h — 40 °C (вода).
Установочный фитинг pp-h для датчика фирмы изготовителя Georg Fischer Piping Systems (Швейцария) Ltd. Georg Fischer является мировым лидером по производству промышленных пластиков, подтвержденное множественными сертификатами, как российских, так и международных.
Установочный фитинг pp-h для датчика GF progef® Standard имеется в следующих диаметрах: 75 мм, 90 мм, 110 мм, 125 мм, 140 мм, 160 мм, 200 мм, 225 мм, 250 мм, 280 мм, 315 мм.

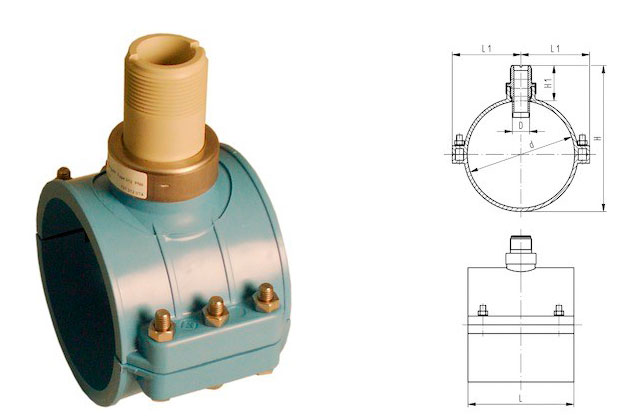

Габаритные размеры установочного фитинга pp-h для датчика progef® Standart
| d, мм | pn, бар | dn, мм | Код | sp | масса, кг | L, мм | L1, мм | H, мм | H1, мм | D, мм | Тип датчика |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 75 | 8 | 65 | 727312072 | 1 | 0,488 | 78 | 62 | 172 | 88 | 34 | flow X1 |
| 90 | 8 | 80 | 727312073 | 1 | 0,514 | 86 | 69 | 186 | 87 | 34 | flow X1 |
| 110 | 8 | 100 | 727312074 | 1 | 0,602 | 98 | 79 | 206 | 86 | 34 | flow X1 |
| 125 | 8 | 100 | 727312075 | 1 | 0,667 | 101 | 85 | 212 | 78 | 34 | flow X1 |
| 140 | 6 | 125 | 727312076 | 1 | 0,949 | 114 | 104 | 227 | 75 | 34 | flow X1 |
| 160 | 6 | 150 | 727312077 | 1 | 0,985 | 114 | 114 | 243 | 72 | 34 | flow X1 |
| 180 | 6 | 150 | 727312078 | 1 | 2,118 | 168 | 134 | 348 | 144 | 34 | flow X2 |
| 200 | 6 | 200 | 727312079 | 1 | 2,045 | 168 | 132 | 357 | 142 | 34 | flow X2 |
| 225 | 5 | 200 | 727312080 | 1 | 2,211 | 174 | 146 | 375 | 136 | 34 | flow X2 |
| 250 | 5 | 250 | 727312081 | 1 | 2,616 | 179 | 159 | 397 | 131 | 34 | flow X2 |
| 280 | 5 | 250 | 727312082 | 1 | 3,583 | 179 | 167 | 426 | 127 | 34 | flow X2 |
| 315 | 5 | 300 | 727312083 | 1 | 4,311 | 248 | 202 | 450 | 120 | 34 | flow X2 |
