Коннектор для ёмкости pp-h
Коннектор для ёмкости pp-h под раструбное соединение, Georg Fischer, progef® Standard, предназначен для соединения труб pp-h или фитингов pp-h с ёмкостью. Также ещё называют коннектор для ёмкости pp-h, как переходник на ёмкость pp-h. Коннектор для ёмкости pp-h для раструбного соединения сделан из специального серого полипропилена, который является химстойким материалом. Соединение коннектора для ёмкости pp-h — раструбное, разъёмная гайка коннектора pp-h позволяет не только соединить трубы pp-h с трубопроводом, но и разъединить это соединение по средством откручивания гайки муфты. Цена на коннектор для ёмкости pp-h GF выше, чем цена на аналогичный фитинг из обычного полипропилена pp-r, что и понятно, так как это совершенно разные материалы, хоть и называются одинаково — полипропилен. Трубопроводные системы pp-h используют для транспортировки химически активных жидкостей или чистой воды. Рабочее давление трубопровода pp-h до 10 атмосфер, а рабочая температура транспортируемой жидкости от -10 до +95 °C. Трубопроводы полипропиленовые pp-h Georg Fischer широко используются при транспортировке кислот, щелочей и солей, и других агрессивных веществ.
Коннектор для ёмкости pp-h фирмы изготовителя Georg Fischer Piping Systems (Швейцария) Ltd. Georg Fischer является мировым лидером по производству промышленных пластиков, подтвержденное множественными сертификатами, как российских, так и международных.
Коннектор для ёмкости pp-h под раструбное соединение progef® Standard имеется с уплотнением epdm в следующих диаметрах: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм.

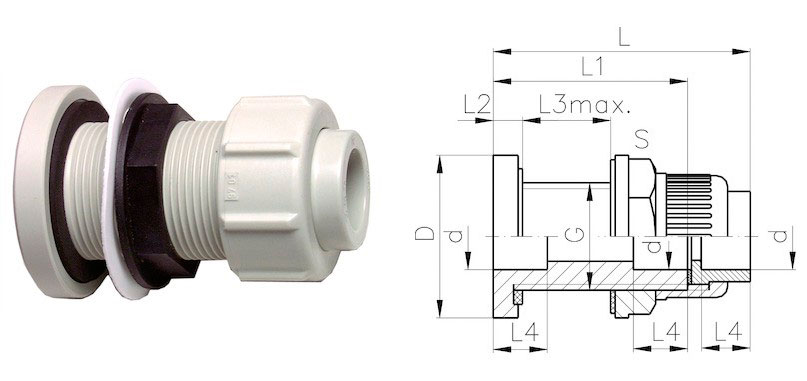

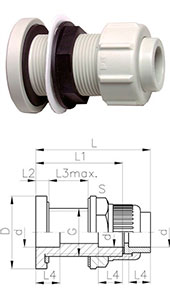

Габаритные размеры коннектора для ёмкости pp-h progef® Standart под раструбное соединение
| d, мм | Код | sp | масса, кг | L, мм | L1, мм | L2, мм | L3max, мм | L4, мм | D, мм | s, мм | G, дюйм | Диаметр отверстия в стенке емкости, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 167050226 | 0 | 0,098 | 89 | 67 | 11 | 30 | 16 | 56 | 38 | 1 | 35 |
| 25 | 167050227 | 0 | 0,153 | 96 | 72 | 12 | 32 | 18 | 65 | 47 | 1 ¼ | 43 |
| 32 | 167050228 | 0 | 0,185 | 100 | 75 | 12 | 33 | 20 | 70 | 53 | 1 ½ | 49 |
| 40 | 167050229 | 0 | 0,292 | 106 | 78 | 12 | 32 | 22 | 95 | 75 | 2 | 61 |
| 50 | 167050230 | 0 | 0,308 | 112 | 82 | 13 | 32 | 25 | 95 | 75 | 2 ¼ | 67 |
| 63 | 167050231 | 0 | 0,493 | 112 | 87 | 13 | 33 | 29 | 115 | 101 | 2 ¾ | 83 |
