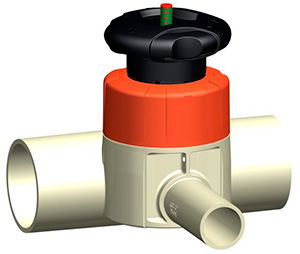

Ручной мембранный клапан pp-n тип 519 Georg Fischer

Мембранный клапан тип 519 Georg Fischer является ручным клапаном линейки progef Natural, при создании которого Georg Fischer реализовал новые стандарты относительно безопасности, эффективности и простоты. Вместо обычно используемых четырех металлических винтов имеется центральная соединительная гайка — это неагрессивное соединение характеризуется однородным температурным поведением, равномерным давлением на поверхности и высоким давлением до 16 бар. Мембранный клапан pp-n тип 519 — это мощное и надежное решение для регулирования потока в трубопроводе, а также процессов его закрытия и открытия. Он применяется как дозирующий в тех трубопроводных системах, где не должно быть застоя жидкости — это медицина, фармацевтика, микроэлектроника и др. Оптимальная геометрия потока обеспечивает двойной поток с одинаковыми расходами энергии. При почти линейных характеристиках потока это гарантирует стабильные процессы. Кроме того, водослив разветвленного клапана был перемещен непосредственно на стенку трубы главной линии.

Mембранные клапаны pp-n тип 519 линейки progef Natural представлены в диаметрах следующих размеров: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм и 63 мм. Мембранный клапан pp-n тип 515 Georg Fischer имеет соединения для стыковой сварки с трубами или фитингами pp-n. Стыковое соединение может обеспечиться инфракрасной или безшовной сваркой труб pp-n.

• Дополнительные опции

  • Возможность комплектации по запросу
  • Саморегулируемый многофукциональный модуль со встроенными концевыми выключателями

• Приемущества

  • поток в любом направлении независимо от положения установки;
  • встроенная система фиксации с установленными резьбовыми вставками;
  • коррозионная стойкость и высокое номинальное давление;
  • удобство использования благодаря запираемому маховику и двум цветным индикаторам
  • высокая эффективность, обеспечиваемая удвоенной скоростью потока;
  • линейные характеристики клапана;
  • большой выбор материалов для обеспечения наилучшей химической стойкости;
  • подходит для суспензий и абразивных сред

Характеристики ручного мембранного клапана тип 519 линейки progef Natural

• Весовые
• Габаритные

	d (мм)	d1 (мм)	DN (мм)	DN1 (мм)	DN2 (мм)	PN (бар)	kv (л/мин)	Код epdm	Код ptfe	Вес (кг)
	20	20	15	15	20	10	57	168519101	168519301	0,322
	25	20	20	15	25	10	89	168519103	168519303	0,398
	25	25	20	20	25	10	118	168519104	168519304	0,399
	32	20	25	15	25	10	80	168519107	168519307	0,425
	32	25	25	20	25	10	105	168519108	168519308	0,427
	32	32	25	25	32	10	231	168519109	168519309	0,981
	40	20	32	15	32	10	85	168519112	168519312	1,008
	40	40	32	32	40	10	187	168519115	168519315	1,034
	50	20	40	15	25	10	86	168519118	168519318	0,485
	50	25	40	20	32	10	160	168519119	168519319	1,054
	50	32	40	25	32	10	206	168519120	168519320	1,056
	63	20	50	15	25	10	84	168519125	168519325	0,524
	63	25	50	20	32	10	150	168519126	168519326	1,097
	63	32	50	25	32	10	184	168519127	168519327	1,1

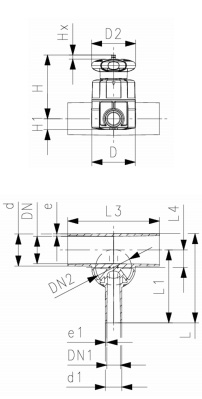

	d (мм)	D (мм)	D2 (мм)	H (мм)	L (мм)	L1 (мм)	L3 (мм)	L4 (мм)	e (мм)	Hx	Аналог (дюйм)	e1 (мм)
	20	65	65	75	117	96	162	12	1,9	7	½	1,9
	25	80	65	80	133	108	162	16	2,3	10	¾	1,9
	25	80	65	80	133	108	162	16	2,3	10	¾	2,3
	32	80	65	84	142	120	162	19	2,9	10	1	1,9
	32	80	65	84	142	120	162	19	2,9	10	1	2,3
	32	88	87	107	145	120	160	19	2,9	13	1	2,9
	40	88	87	115	149	128	180	23	3,7	13	1 ¼	1,9
	40	88	87	115	174	153	180	23	3,7	13	1 ¼	3,7
	50	80	65	97	160	134	180	27	4,6	10	1 ½	1,9
	50	88	87	120	160	134	180	28	4,6	13	1 ½	2,3
	50	88	87	120	160	134	180	28	4,6	13	1 ½	2,9
	63	80	65	104	177	144	180	33	5,8	10	2	1,9
	63	88	87	127	177	144	180	35	5,8	13	2	2,3
	63	88	87	127	177	144	180	35	5,8	13	2	2,9
