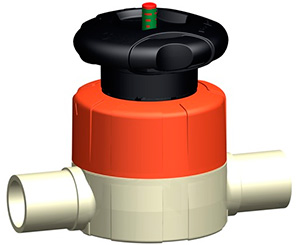

Ручной мембранный клапан pp-n тип 515 Georg Fischer
Мембранный клапан тип 515 Georg Fischer — это ручной мембранный клапан нового поколения. При создании мембранного клапана тип 515 линейки progef Natural Georg Fischer реализовал новые стандарты относительно безопасности, эффективности и простоты. Мембранный клапан — это мощное и надежное решение для регулирования потока в трубопроводе, а также процессов его закрытия и открытия. Подача жидкости в мембранном клапане имеет почти линейную характеристику, что гарантирует стабилизацию процесса.
В линейке progef Natural мембранные клапаны pp-n тип 515 представлены следующими диаметрами: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм и 63 мм. Мембранный клапан pp-n тип 515 Georg Fischer имеет соединения для стыковой сварки с трубами или фитингами pp-n. Стыковое соединение может обеспечиться инфракрасной или безшовной сваркой труб pp-n.
-
Дополнительные опции
- Возможность комплектации по запросу
- Саморегулируемый многофукциональный модуль со встроенными концевыми выключателями
- Возможность использования уплотнения из ptfe
-
Области применения
- Микроэлектроника
- Производство продуктов питания
- Химическая промышленность
- Био- и фарминдустрия
- жидкости с высокой вязкостью и твердыми включениями
- измерение и контроль
- Водоподготовка
Характеристики мембранного клапана тип 515 линейки progef Natural
- Весовые
- Габаритные
| d (мм) | DN (мм) | PN (бар) | Код epdm | Код ptfe | Вес (кг) |
|---|---|---|---|---|---|
| 20 | 15 | 10 | 126515112 | 168515132 | 0,308 |
| 25 | 20 | 10 | 126515113 | 168515133 | 0,393 |
| 32 | 25 | 10 | 126515114 | 168515134 | 0,969 |
| 40 | 32 | 10 | 126515115 | 168515135 | 1,125 |
| 50 | 40 | 10 | 126515116 | 168515136 | 2,083 |
| 63 | 50 | 10 | 126515117 | 168515137 | 2,63 |
| d (мм) | D (мм) | D2 (мм) | H (мм) | H1 (мм) | H2 (мм) | L (мм) | L2 (мм) | M | Hx | Аналог (дюйм) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
20 | 65 | 65 | 73 | 14 | 12 | 124 | 25 | М6 | 7 | ½ |
| 25 | 80 | 65 | 81 | 18 | 12 | 144 | 25 | М6 | 10 | ¾ | |
| 32 | 88 | 87 | 107 | 22 | 12 | 155 | 25 | М6 | 13 | 1 | |
| 40 | 101 | 87 | 115 | 26 | 15 | 176 | 45 | М8 | 15 | 1 ¼ | |
| 50 | 117 | 135 | 148 | 32 | 15 | 193 | 45 | М8 | 19 | 1 ½ | |
| 63 | 144 | 135 | 166 | 39 | 15 | 223 | 45 | М8 | 25 | 2 |
