Фланцевые соединения Georg Fischer

Заглушка pp-h с накидным фланцем pp-v

Производитель

Georg Fischer

Модельный ряд

progef® Standart

Материал

полипропилен pp-h (гомополимер), pp-gf
(30% армирование стекловолокном) со стальным кольцом

Диаметр d (мм)

63, 75, 90, 110, 125, 140, 160, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630

Способ соединения

раструбная сварка

Заглушка pp-h с накидным фланцем pp-v используются для разъемного соединения полимерных труб pp-h, а также для переходов с фитингов pp-h на запорную арматуру или другие устройства (например, краны, насосы). Заглушка pp-h с накидным фланцем pp-v имеет размещение болтов для pn 10. Диаметры d63-d315 идут с накидным фланцем pp-v, а d355-d630 с накидным фланцем pp/сталь. Заглушка pp-h с накидным фланцем pp-v GF progef® Standard имеется в следующих диаметрах: 63 мм, 75 мм, 90 мм, 110 мм, 125, 140, 160, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630. Фланцевые соединения используются для разъемного соединения полимерных труб, а также для переходов с пластиковых фитингов на различные устройства (например, краны, насосы).

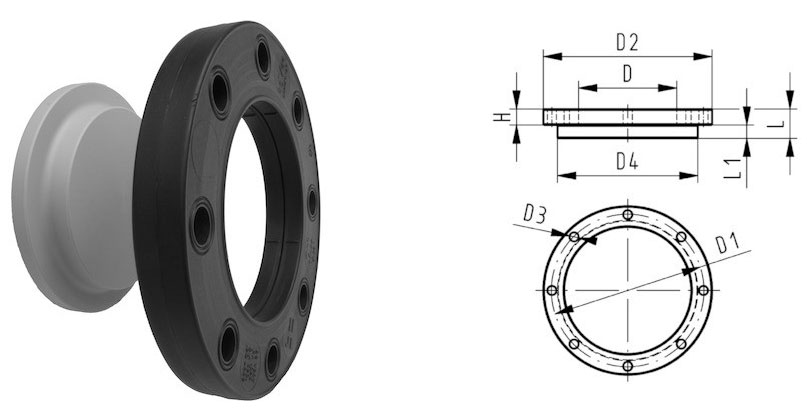

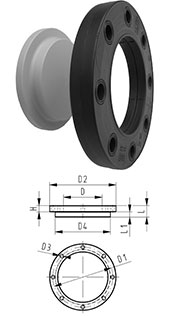

Габаритные размеры заглушки pp-h с накидным фланцем pp-v

d, мм	pn, бар	dn, мм	Код	sp	Масса, кг	D, мм	D1, мм	D2, мм	D3, мм	D4, мм	L, мм	L1, мм	H, мм	al
63	10	50	727700611	1	0,531	75	125	165	18	102	30	14	24	4
75	10	65	727700612	1	0,901	89	145	185	18	122	30	16	26	4
90	10	80	727700613	1	1,054	105	160	200	18	138	30	17	27	8
110	10	100	727700614	1	1,199	125	180	220	18	158	30	18	28	8
125	10	100	727700615	1	1,201	132	180	220	18	158	35	25	28	8
140	10	125	727700616	1	1,748	155	210	250	18	188	40	25	30	8
160	10	150	727700617	1	2,312	175	240	285	22	212	40	25	32	8
180	10	150	727700618	1	2,443	180	240	285	22	212	45	30	32	8
200	10	200	727700619	1	3,961	232	295	340	22	268	50	32	34	8
225	10	200	727700620	1	3,956	235	295	340	22	268	50	32	34	8
250	10	250	727700621	1	5,425	285	350	395	22	320	55	35	38	12
280	10	250	727700622	1	19,781	291	350	395	22	320	60	35	38	12
315	10	300	727700623	1	8,602	335	400	445	22	370	65	35	42	12
355	10	350	727700624	1	23,184	373	460	515	22	430	70	40	40	16
400	10	400	727700625	1	30,304	427	515	574	26	482	75	46	40	16
450	10	500	727700626	1	43,485	510	620	684	26	585	80	60	49	20
500	10	500	727700627	1	46,203	530	620	684	26	585	90	60	49	20
560	10	600	727700628	1	65,823	615	725	796	30	685	100	60	58	20
630	10	600	727700629	1	67,056	642	725	796	30	685	110	60	68	20
