Фланец накидной pp-сталь
Производитель
Georg Fischer
Модельный ряд
progef® Standart
Материал
PP-сталь
Диаметр d (мм)
20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 140, 160, 200, 225, 250, 280, 315, 355, 400
Способ соединения
раструбная сварка
Фланец накидной pp-сталь Georg Fischer сделан на 30% из армированного стекловолокна со стальным кольцом. Фланцевые соединения используются для разъемного соединения полимерных труб, а также для переходов с пластиковых фитингов на различные устройства (например, краны, насосы). Фланец накидной pp-сталь предназначен для соединения втулки из пластика с аналогичным фланцем или запорной арматурой. Фланец накидной pp-сталь стоек к уф-излучению годен для применения снаружи зданий. Фланец накидной pp-сталь имеет размещение болтов для pn 10. Фланец накидной pp-сталь GF имеется в следующих диаметрах: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм, 125, 140, 160, 200, 225, 250, 280, 315, 355, 400.

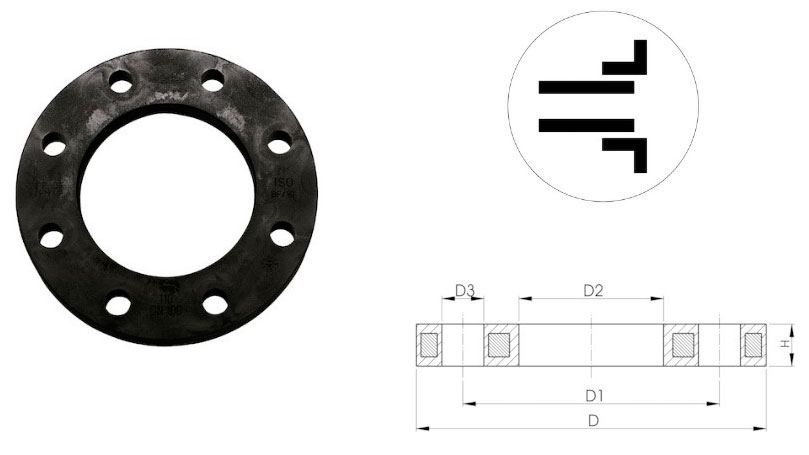

Габаритные размеры накидного фланца pp-сталь
| d, мм | dn, мм | pn, бар | Код | Масса, кг | D1, мм | D2, мм | D3, мм | D, мм | H, мм | al |
|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 15 | 16 | 727700206 | 0.216 | 65 | 14 | 28 | 95 | 12 | 4 |
| 25 | 20 | 16 | 727700207 | 0.279 | 75 | 14 | 34 | 105 | 12 | 4 |
| 32 | 25 | 16 | 727700208 | 0.429 | 85 | 14 | 42 | 115 | 16 | 4 |
| 40 | 32 | 16 | 727700209 | 0.621 | 100 | 18 | 51 | 140 | 16 | 4 |
| 50 | 40 | 16 | 727700210 | 0.722 | 110 | 18 | 62 | 150 | 20 | 4 |
| 63 | 50 | 16 | 727700211 | 0.900 | 125 | 18 | 78 | 165 | 20 | 4 |
| 75 | 65 | 16 | 727700212 | 1.110 | 145 | 18 | 92 | 185 | 20 | 4 |
| 90 | 80 | 16 | 727700213 | 1.369 | 160 | 18 | 110 | 200 | 20 | 8 |
| 110 | 100 | 16 | 727700214 | 1.522 | 180 | 18 | 133 | 220 | 20 | 8 |
| 125 | 125 | 16 | 727700815 | 2.475 | 210 | 18 | 150 | 250 | 26 | 8 |
| 140 | 125 | 16 | 727700816 | 2.033 | 210 | 18 | 167 | 250 | 26 | 8 |
| 160 | 150 | 16 | 727700817 | 3.167 | 241 | 22 | 190 | 285 | 26 | 8 |
| 200 | 200 | 16 | 727700819 | 6.143 | 297 | 22 | 226 | 340 | 29 | 8 |
| 225 | 200 | 16 | 727700820 | 4.448 | 297 | 22 | 250 | 340 | 29 | 8 |
| 250 | 250 | 16 | 727700821 | 7.179 | 350 | 22 | 277 | 395 | 32 | 12 |
| 250 | 225 | 16 | 727700031 | 8.340 | 325 | 22 | 277 | 395 | 32 | 8 |
| 280 | 250 | 16 | 727700822 | 5.547 | 350 | 22 | 310 | 395 | 32 | 12 |
| 315 | 300 | 16 | 727700823 | 6.980 | 400 | 22 | 348 | 445 | 36 | 12 |
| 355 | 350 | 16 | 727700824 | 12.465 | 460 | 23 | 388 | 515 | 42 | 16 |
| 400 | 400 | 16 | 727700825 | 17.607 | 515 | 26 | 442 | 574 | 42 | 16 |
