Фланец накидной pp-v
Производитель
Georg Fischer
Модельный ряд
progef® Standart
Материал
pp-v
Диаметр d (мм)
20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 140, 160, 200, 225, 250, 280, 315, 355, 400
Способ соединения
раструбная сварка
Фланец накидной pp-v Georg Fischer сделан из 30% армированного стекловолокна. Фланец накидной pp-v предназначен для соединения втулки из пластика с аналогичным фланцем или запорной арматурой. Фланец накидной pp-v имеет размещение болтов для pn 10. Фланец накидной pp-v GF имеется в следующих диаметрах: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм, 125, 140, 160, 200, 225, 250, 280, 315, 355, 400. Фланцевые соединения Georg Fischer используются для разъемного соединения полимерных труб, а также для переходов с пластиковых фитингов на различные устройства (например, краны, насосы).

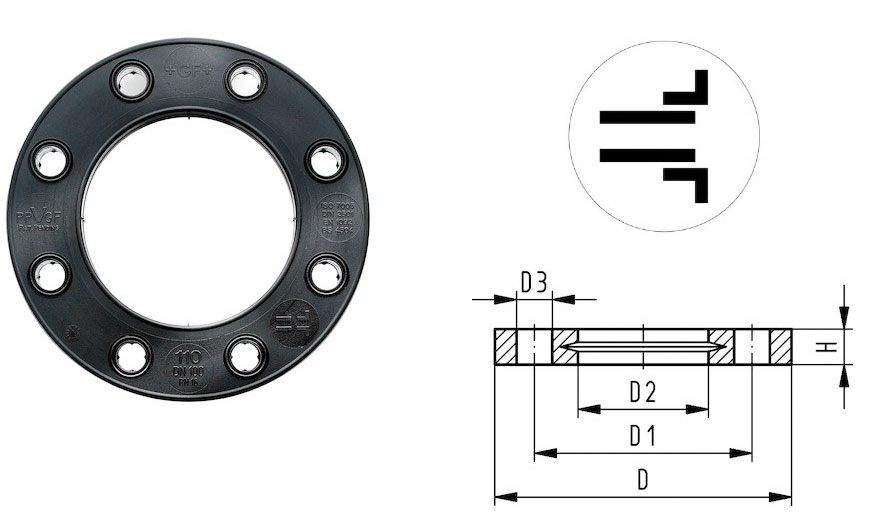

Габаритные размеры накидного фланца pp-v
| d, мм | dn, мм | pn, бар | Код | Масса, кг | D, мм | D1, мм | D2, мм | D3, мм | H, мм | al | sc |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 15 | 16 | 727700406 | 0.093 | 95 | 65 | 28 | 14 | 16 | 4 | M12 |
| 25 | 20 | 16 | 727700407 | 0.120 | 105 | 75 | 34 | 14 | 17 | 4 | M12 |
| 32 | 25 | 16 | 727700408 | 0.151 | 115 | 85 | 42 | 14 | 18 | 4 | M12 |
| 40 | 32 | 16 | 727700409 | 0.244 | 140 | 100 | 51 | 18 | 20 | 4 | M16 |
| 50 | 40 | 16 | 727700410 | 0.297 | 150 | 110 | 62 | 18 | 22 | 4 | M16 |
| 63 | 50 | 16 | 727700411 | 0.362 | 165 | 125 | 78 | 18 | 24 | 4 | M16 |
| 75 | 65 | 16 | 727700412 | 0.487 | 185 | 145 | 92 | 18 | 26 | 4 | M16 |
| 90 | 80 | 16 | 727700413 | 0.550 | 200 | 160 | 110 | 18 | 27 | 8 | M16 |
| 110 | 100 | 16 | 727700414 | 0.640 | 220 | 180 | 133 | 18 | 28 | 8 | M16 |
| 140 | 125 | 16 | 727700416 | 0.781 | 250 | 210 | 167 | 18 | 30 | 8 | M16 |
| 160 | 150 | 16 | 727700417 | 1.050 | 285 | 240 | 190 | 22 | 32 | 8 | M20 |
| 200 | 200 | 16 | 727700419 | 1.629 | 340 | 295 | 226 | 22 | 34 | 8 | M20 |
| 225 | 200 | 16 | 727700420 | 1.400 | 340 | 295 | 250 | 22 | 34 | 8 | M20 |
| 250 | 250 | 10 | 727700421 | 2.229 | 395 | 350 | 277 | 22 | 38 | 12 | M20 |
| 280 | 250 | 10 | 727700422 | 1.651 | 395 | 350 | 310 | 22 | 38 | 12 | M20 |
| 315 | 300 | 10 | 727700423 | 2.461 | 445 | 400 | 348 | 22 | 42 | 12 | M20 |
| 355 | 350 | 10 | 727700424 | 3.000 | 515 | 460 | 388 | 22 | 46 | 16 | M20 |
| 400 | 400 | 10 | 727700425 | 5.135 | 574 | 515 | 442 | 26 | 50 | 16 | M24 |
