Трубы напорные ТЕХСТРОЙ TR
Трубы напорные ТЕХСТРОЙ TR из полиэтилена PE-RT тип II неизолированные выпускаются в соответствии с требованиями ТУ2248-012-54432486-2013, в которых учтены требования ГОСТ Р 52134-2003 в части технических требований. Трубы обеспечивают возможность строительства подземных напорных трубопроводов и трубопроводов, закрытых от воздействия ультрафиолетового излучения, обеспечивающих транспортирование воды, включая хозяйственно-питьевого водоснабжение, а также другие жидкие и газообразные вещества при температуре от 0 до +95°С, кроме транспортирования горючих газов. Допускаются кратковременные (аварийные) подъемы температуры среды до +110°С.

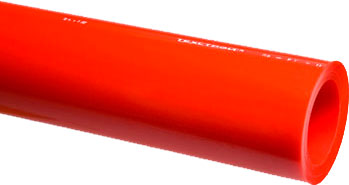

Возможен выпуск труб напорных ТЕХСТРОЙ TR номинальным наружным диаметром от 16 до 630 мм с SDR от 21 до 7,4. Трубы могут выпускаться красного цвета и черного цвета с красными маркировочными по-лосами (цвет наружной поверхности). В зависимости от назначения трубы PROSAFE могут выпускаться различных типоразмеров. Предусматривается выпуск труб типа ТЕХСТРОЙ TR1 PROSAFE – труб, наружная поверх-ность которых покрыты защитной оболочкой из термопластичного полимера, что значительно упрощает строительство трубопроводов: при укладке труб в траншеи не требуется специальная их подготовка и засыпка песком. Они могут быть использованы при применении бестраншейных технологий: горизонтально-направленное бурение, релайнинг и других высокоэффективных методов прокладки трубопроводов. Трубы диаметром 160 мм и более выпускаются в отрезках длиной до 13 м. Трубы меньших диаметров могут выпускаться в бухтах.
Трубы PROSAFE TR обладают всеми преимуществами труб из полиэтилена, при этом:
- Обеспечивают возможность траншейной укладки без песчаной засыпки, включая роторный метод (засыпка местным грунтом);
- Позволяют безопасно применять их при горизонтально направленном бурении, проколах, релайнинге, замене с разрушением ветхого трубопровода и при использовании иных бестраншейных технологий;
- Защитное покрытие значительно сглаживает пики напряжения на внутренней поверхности трубы, возникающие при воздействии неоднородностей засыпки;
- Защитное покрытие обеспечивает дополнительную прочность трубы в целом относительно воздействия внутреннего давления в трубопроводе;
- Увеличение срока службы трубопроводов до 100 лет;
- Значительное снижение расходов на строительство трубопроводов.
Указанные выше свойства труб ТЕХСТРОЙ TR обеспечиваются использованием нового класса полиэтиленов – PE RT тип II (Polyethylene of Raised Temperature resistance – полиэтилены повышенной термостойкости). Эти материалы выпускаются ведущими в этой отрасли компаниями мира: Dow Chemical Company, LyondellBasell Industries Basell Polyolefine GmbH, Total Petrochemicals, INEOS Olefins & Polymer Europa. Уникальность данных материалов заключается в том, что для получения хорошей долговременной гидростатической прочности при высоких температурах их не требуется сшивать. Это дает существенные преимущества при обработке в сравнении с системами из сшитого полиэти-лена (PEX). Основные успехи были достигнуты за счет усовершенствования молекулярной архитектуры и возможностей управления полимеризацией.
Так, компания Dow Chemical Company использует более тяжелый сомономер α-олефина – октен и новые катализаторы при запатентованной двухреакторной технологии сополимеризации. Наиболее совершенный полиэтилен этой фирмы - DOWLEX 2388 – PE RT тип II. Результаты испытаний по определению длительной гидростатической прочности в соответствии с требованиями ISO9080 подтверждают, что этот полимер обладает описанными свойствами
Значения максимального рабочего давления МОР из расчета эксплуатации в постоянных условиях (рабочая температура и давление) для труб с различным SDR при коэффициенте запаса прочности С=1,5 (для горячего водоснабжения согласно ГОСТ 52134) с указанием расчетного срока эксплуатации приведены в таблице:
Рабочая температура t, °C | Расчётный срок эксплуатации, год | Максимальное рабочее давление при постоянной температуре МОР, МПа | |||||
---|---|---|---|---|---|---|---|
SDR | |||||||
7,4 | 9 | 11 | 13,6 | 17 | 21 | ||
40 | 50 | 1,77 | 1,42 | 1,13 | 0,90 | 0,72 | 0,58 |
50 | 50 | 1,60 | 1,26 | 1,02 | 0,81 | 0,64 | 0,52 |
60 | 50 | 1,42 | 1,13 | 0,91 | 0,72 | 0,57 | 0,46 |
75 | 50 | 1,04 | 1,91 | 0,73 | 0,58 | 0,46 | 0,36 |
80 | 30 | 0,89 | 0,85 | 0,68 | 0,45 | 0,333 | 0,27 |
95 | 6 | 0,85 | 0,64 | 0,59 | 0,36 | 0,28 | 0,22 |
110* | 1,5 | 0,56 | 0,44 | 0,36 | 0,28 | 0,22 | 0,18 |
*Допускаются кратковременные подъемы рабочей температуры до 110°С (аварийный режим).
Максимальное рабочее давление при переменном температурном режиме требует специаль-ного расчета с использованием правила Майнера (ГОСТ Р 52134-2003).
