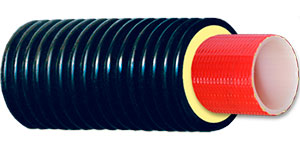

Теплоизолированные трубы твэл пэкс-к
-
- Материал: теплоизолированные pe-xa
- Применение: отопление и водоснабжение
- Изоляция: в защитном кожухе
- Максимальная температура: 95 °C
- Рабочее давление: 10 бар
- Гарантия: 5 лет
-
Преимущества конструкции твэл пэкс с армирующей системой
- увеличение гибкости и уменьшение веса конструкции, что является существенными преимуществами при транспортировке и монтаже;
- увеличение максимального давления в трубе;
- увеличение максимального диаметра трубы до 160/225мм, степень гибкости которой позволяет поставлять трубопровод свернутым, метраж поставки может достигать 200 м;
- уменьшение коэффициента линейного расширения трубы вследствие температурных расширений конструкции.
Гибкий трубопровод в однотрубном исполнении с армирующей системой, пенополиуретановой изоляции. Давление P = 10 бар, для тепловых сетей с температурным графиком 95/70 °C (пиковая температура t = 110 °C).
Труба из сшитого полиэтилена pex с армирующей системой производится методом непрерывной экструзии из композиции на основе полиэтилена высокой плотности сшиваемого под действием пероксидов pex-a. После экструзии на трубу наносится однослойная армирующая система. Она выполнена из бесшовной ткани, сотканной вокруг трубы pex из нескольких групп высокопрочных арамидных нитей, которые вплетены в систему под углом к оси трубы и вдоль оси трубы. В качестве арамидной нити используется синтетическое волокно — Kevlar, полипарафенилен-терефталамид, разработанное компанией DuPont. Волокно обладает высокой прочностью, в несколько раз прочнее стали, предел прочности 3620 МПа. Поверх армирующей системы наносятся адгезионный и защитный слои. В случае необходимости может быть нанесен дополнительный защитный слой против диффузии кислорода. Адгезив, защитный слой, изоляционная система выполнены из материалов европейских и японских производителей.
| Наименование, d несущей трубы x толщина стенки/слой изоляции | Максимальная длина в бухте, м | Диаметр бухты, м |
|---|---|---|
| твэл пэкс-к, 10 бар, 40х4,0/90 | 420 | 1,96-2,51 |
| твэл пэкс-к, 10 бар, 40х4,0/110* | 390 | 2,04-2,79 |
| твэл пэкс-к, 10 бар, 50х3,6/110 | 390 | 2,04-2,79 |
| твэл пэкс-к, 10 бар, 50х3,6/125* | 310 | 2,1-2,9 |
| твэл пэкс-к, 10 бар, 63х4,0/110 | 390 | 2,04-2,79 |
| твэл пэкс-к, 10 бар, 63х4,0/125* | 310 | 2,1-2,9 |
| твэл пэкс-к, 10 бар, 75х4,6/125 | 310 | 2,1-2,9 |
| твэл пэкс-к, 10 бар, 75х4,6/140* | 230 | 2,36-2,92 |
| твэл пэкс-к, 10 бар, 90х6,0/140 | 230 | 2,36-2,92 |
| твэл пэкс-к, 10 бар, 90х6,0/160* | 150 | 2,49-2,81 |
| твэл пэкс-к, 10 бар, 110х6,5/160 | 150 | 2,49-2,81 |
| твэл пэкс-к, 10 бар, 110х6,5/180* | 140 | 2,62-2,98 |
| твэл пэкс-к, 10 бар, 125х6,8/180 | 140 | 2,62-2,98 |
| твэл пэкс-к, 10 бар, 140х7,1/180 | 140 | 2,62-2,98 |
* под заказ
