Втулка ПНД под фланец

Сварные фитинги к трубам ПНД
Применимость
трубы ПНД
Материал
полиэтилен (ПНД)
Диаметры
25, 32, 40, 50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 630, 710, 800, 900, 1000, 1200 мм
SDR
11; 13,6; 17; 17,6; 21; 26; 33; 41
Цвет
чёрный
Цены
Прайс на сварные фитинги

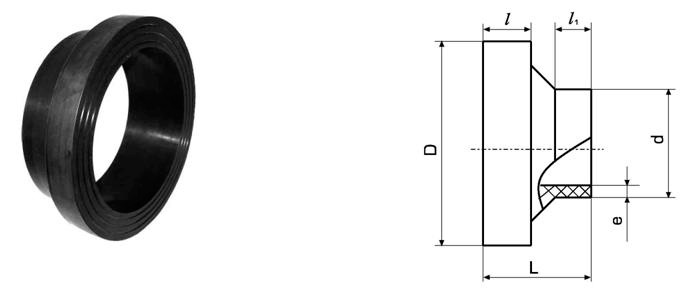

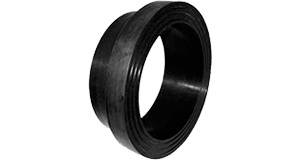

Втулка ПНД под фланец к трубе ПНД диаметром 25, 32, 40, 50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 630, 710, 800, 900, 1000, 1200 мм изготавливается в Санкт-Петербурге методом литья или из трубы ПНД на специальном оборудовании. Предназначена втулка ПНД для перехода на фланец запорно-регулирующей арматуры. Имеются различные удлинения патрубков втулок ПНД, так называемые удлинения. Длина удлинения указывается в мм и зависит от диаметра. Увеличивается с его увеличением. В таблице указаны удлинения коротких втулок, внизу таблицы — удлинение патрубков в зависимости от диаметров трубы ПНД. На втулку надевается прижимной стальной фланец. Затем втулка ПНД с прижимным фланцем приваривается к трубе ПНД аппаратом для сварки в стык или муфтовым аппаратом при сварке электросварными муфтами fox, frialen, georg fischer. Состоит из трех отрезков с двумя сварными швами.

Монтаж втулок под фланец к трубам ПНД следует осуществлять в соответствии с рекомендациями прокладки трубопроводов с применением сварных фитингов.

Типоразмеры втулки ПНД под фланец SDR 11 — SDR 17,6

Наименование полиэтилена SDR 11 SDR 13,6 SDR 17 SDR 17,6
Номинальноедавление, 105 Па (бар)
ПЭ 80 PN 12,5 PN 10 PN 8 (PN 7,5)
ПЭ 100 PN 16 PN 12,5 PN 10 (PN 9,5)
d, мм L, мм D, мм l, мм l1, мм e, мм масса, кг e, мм масса, кг e, мм масса, кг e, мм масса, кг
32 50 68 10 20 3,0 0,047 2,4 0,045 2,0 0,043 — —
40 50 78 11 20 3,7 0,066 3,0 0,062 2,4 0,059 2,3 0,058
50 50 88 12 20 4,6 0,090 3,7 0,084 3,0 0,080 2,9 0,079
63 50 102 14 20 5,8 0,134 4,7 0,125 3,8 0,117 3,6 0,116
75 50 122 16 20 6,8 0,203 5,6 0,191 4,5 0,180 4,3 0,178
90 50 138 17 20 8,2 0,268 6,7 0,250 5,4 0,234 5,1 0,230
110 80 158 20 20 10,0 0,502 8,1 0,459 6,6 0,422 6,3 0,415
125 80 158 25 20 11,4 0,531 9,2 0,472 7,4 0,423 7,1 0,414
140 80 190 25 20 12,7 0,788 10,3 0,716 8,3 0,654 8,0 0,644
160 80 212 30 20 14,6 1,05 11,8 0,954 9,5 0,873 9,1 0,858
180 80 212 30 20 16,4 1,00 13,3 0,879 10,7 0,778 10,2 0,757
200 80 268 32 20 18,2 1,72 14,7 1,58 11,9 1,45 11,4 1,43
225 80 268 34 20 20,5 1,67 16,6 1,49 13,4 1,33 12,8 1,30
250 100 320 40 20 22,7 1,69 18,4 2,73 14,8 2,48 14,2 2,44
280 100 320 40 20 25,4 2,89 20,6 2,53 16,6 2,22 15,9 2,16
315 100 370 50 20 28,6 4,19 23,2 3,74 18,7 3,35 17,9 3,28
355 100 430 50 20 32,2 5,70 26,1 5,13 21,1 4,63 20,1 4,54
400 115 482 50 40 36,3 7,82 29,4 6,98 23,7 6,25 22,7 6,12
450 115 585 60 40 40,9 12,9 33,1 11,8 26,7 10,9 25,5 10,7
500 115 585 60 40 45,4 12,0 36,8 10,6 29,7 9,51 28,3 9,29
560 125 685 60 40 50,8 18,0 41,2 16,2 33,2 14,6 31,7 14,4
630 125 685 60 40 57,2 16,5 46,3 14,2 37,4 12,3 35,7 11,9
710 135 805 70 40 64,5 26,0 52,2 22,8 42,1 20,2 40,2 19,7
800 135 900 70 40 72,6 32,4 58,8 28,4 47,4 25,0 45,3 24,4
900 135 1005 70 40 — — 66,1 35,1 53,3 30,8 51,0 30,0
1000 145 1110 80 40 — — 73,5 46,5 59,3 40,8 56,6 39,7
1200 145 1330 80 40 — — — — 71,1 58,3 68,0 56,8

Типоразмеры втулки ПНД под фланец SDR 21 — SDR 41

Наименование полиэтилена SDR 21 SDR 26 SDR 33 SDR 41
Номинальное давление, 105 Па (бар)
ПЭ 80 PN6,3 PN5 PN4 PN 3,2
ПЭ 100 PN 8 PN 6,3 PN 5 PN 4
d, мм L, мм D, мм l, мм l1, мм e, мм масса, кг e, мм масса, кг e, мм масса, кг e, мм масса, кг
40 50 78 11 20 2,0 0,057 — — — — — —
50 50 88 12 20 2,4 0,076 2,0 0,073 — — — —
63 50 102 14 20 3,0 0,110 2,5 0,106 2,0 0,101 — —
75 50 122 16 20 3,6 0,170 2,9 0,163 2,3 0,156 2,0 0,153
90 50 138 17 20 4,3 0,220 3,5 0,209 2,8 0,200 2,2 0,192
110 80 158 20 20 5,3 0,389 4,2 0,361 3,4 0,341 2,7 0,322
125 80 158 25 20 6,0 0,382 4,8 0,348 3,9 0,320 3,1 0,297
140 80 190 25 20 6,7 0,604 5,4 0,561 4,3 0,524 3,5 0,497
160 80 212 30 20 7,7 0,807 6,2 0,751 4,9 0,702 4,0 0,666
180 80 212 30 20 8,6 0,690 6,9 0,619 5,5 0,559 4,4 0,511
200 80 268 32 20 9,6 1,35 7,7 1,26 6,2 1,19 4,9 1,12
225 80 268 34 20 10,8 1,19 8,6 1,08 6,9 0,987 5,5 0,911
250 100 320 40 20 11,9 2,27 9,6 2,10 7,7 1,96 6,2 1,85
280 100 320 40 20 13,4 1,96 10,7 1,74 8,6 1,56 6,9 1,42
315 100 370 50 20 15,0 3,02 12,1 2,75 9,7 2,52 7,7 2,33
355 100 430 50 20 16,9 4,21 13,6 3,87 10,9 3,58 8,7 3,35
400 115 482 50 40 19,1 5,65 15,3 5,13 12,3 4,72 9,8 4,37
450 115 585 60 40 21,5 10,1 17,2 9,45 13,8 8,92 11,0 8,49
500 115 585 60 40 23,9 8,56 19,1 7,75 15,3 7,10 12,3 6,58
560 125 685 60 40 26,7 13,4 21,4 12,3 17,2 11,4 13,7 10,6
630 125 685 60 40 30,0 10,6 24,1 9,24 19,3 8,10 15,4 7,18
710 135 805 70 40 33,9 17,9 27,2 16,0 21,8 14,5 17,4 13,2
800 135 900 70 40 38,1 22,1 30,6 19,8 24,5 17,8 19,6 16,2
900 135 1005 70 40 42,9 27,2 34,4 24,1 27,6 21,7 22,0 19,6
1000 145 1110 80 40 47,7 36,1 38,2 32,0 30,6 28,7 24,5 26,1
1200 145 1330 80 40 57,2 51,4 45,9 45,7 36,7 40,9 29,4 37,1
