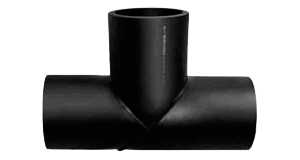

Тройник сварной ПНД равнопроходной

Сварные фитинги к трубам ПНД
Применимость
трубы ПНД
Материал
полиэтилен (ПНД)
Диаметры
50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 630, 710, 800, 900, 1000, 1200 мм
SDR
11; 13,6; 17; 17,6; 21; 26; 33; 41;
Цвет
чёрный
Цены
Прайс на сварные фитинги

Тройник сварной ПНД равнопроходной диаметром 50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 630, 710, 800, 900, 1000, 1200 мм изготавливается в Санкт-Петербурге из трубы ПНД на специальном оборудовании. Тройник сварной ПНД равнопроходной применим для разветвления трассы магистральной трубы ПНД с ответвлением в бок на 90°. Приваривается аппаратом для сварки в стык или муфтовым аппаратом при сварке электросварными муфтами fox, frialen, georg fischer. Состоит из трех отрезков с двумя сварными швами.

Монтаж равнопроходных сварных тройников к трубам ПНД следует осуществлять в соответствии с рекомендациями прокладки трубопроводов с применением сварных фитингов.

С 2016 года появилась новинка — тройник сварной ПНД 45° диаметром 63, 110, 160, 200, 225 мм, который позволил разветвить трассу под углом в 45 градусов.

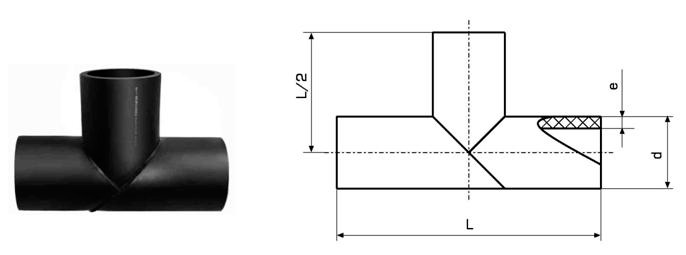

Типоразмеры сварного тройника равнопроходного SDR 11 — SDR 17,6

Наименование полиэтилена SDR 11 SDR 13,6 SDR 17 SDR 17,6
Номинальное давление, 105 Па (бар)
ПЭ 80 PN 12,5 PN 10 PN 8 (PN 7,5)
ПЭ 100 PN 16 PN 12,5 PN 10 (PN 9,5)
d, мм L, мм e, мм масса, кг e, мм масса, кг e, мм масса, кг e, мм масса, кг
50 270 4,6 0,234 3,7 0,193 3,0 0,160 2,9 0,155
63 320 5,8 0,475 4,7 0,397 3,8 0,325 3,6 0,310
75 340 6,8 0,704 5,6 0,591 4,5 0,482 4,3 0,464
90 360 8,2 1,58 6,7 1,32 5,4 1,09 5,1 1,02
110 400 10,0 2,42 8,1 2,01 6,6 1,65 6,3 1,58
125 450 11,4 3,30 9,2 2,71 7,4 2,23 7,1 2,13
140 560 12,7 4,23 10,3 3,50 8,3 2,87 8,0 2,76
160 600 14,6 5,67 11,8 4,68 9,5 3,84 9,1 3,68
180 630 16,4 7,34 13,3 6,07 10,7 4,98 10,2 4,76
200 660 18,2 9,28 14,7 7,66 11,9 6,28 11,4 6,06
225 700 20,5 11,8 16,6 9,74 13,4 8,00 12,8 7,67
250 740 22,7 15,0 18,4 12,5 14,8 10,2 14,2 9,83
280 800 25,4 19,1 20,6 15,8 16,6 13,0 15,9 12,5
315 920 28,6 43,0 23,2 35,6 18,7 29,2 17,9 28,1
355 1600 32,2 74,0 26,1 61,1 21,1 50,2 20,1 48,0
400 1600 36,3 93,1 29,4 76,8 23,7 62,9 22,7 60,5
450 1600 40,9 117 33,1 96,1 26,7 79,0 25,5 75,7
500 1600 45,4 142 36,8 118 29,7 96,3 28,3 92,2
560 2360 50,8 270 41,2 223 33,2 183 31,7 175
630 2630 57,2 380 46,3 314 37,4 258 35,7 247
710 2710 64,5 494 52,2 408 42,1 335 40,2 321
800 2800 72,6 642 58,8 531 47,4 435 45,3 417
900 2900 — — 66,1 689 53,3 564 51,0 542
1000 3000 — — 73,5 873 59,3 716 56,6 685
1200 3600 — — — — 71,1 1236 68,0 1185

Типоразмеры равнопроходных сварных тройников SDR 21 — SDR 41

Наименование полиэтилена SDR 21 SDR 26 SDR 33 SDR 41
Номинальное давление, 105 Па (бар)
ПЭ 80 PN 6,3 PN 5 PN 4 PN 3,2
ПЭ 100 PN 8 PN 6,3 PN 5 PN 4
d, мм L, мм e, мм масса, кг e, мм масса, кг e, мм масса, кг e, мм масса, кг
50 270 2,4 0,132 2,0 0,110 — — — —
63 320 3,0 0,261 2,5 0,223 2,0 0,180 — —
75 340 3,6 0,393 2,9 0,320 2,3 0,262 2,0 0,227
90 360 4,3 0,875 3,5 0,722 2,8 0,584 2,2 0,473
110 400 5,3 1,34 4,2 1,09 3,4 0,891 2,7 0,714
125 450 6,0 1,81 4,8 1,48 3,9 1,20 3,1 0,983
140 560 6,7 2,36 5,4 1,92 4,3 1,54 3,5 1,26
160 600 7,7 3,15 6,2 2,57 4,9 2,05 4,0 1,68
180 630 8,6 4,04 6,9 3,29 5,5 2,65 4,4 2,14
200 660 9,6 5,15 7,7 4,17 6,2 3,40 4,9 2,70
225 700 10,8 6,54 8,6 5,25 6,9 4,26 5,5 3,43
250 740 11,9 8,28 9,6 6,76 7,7 5,47 6,2 4,45
280 800 13,4 10,6 10,7 8,59 8,6 6,95 6,9 5,63
315 920 15,0 23,8 12,1 19,4 9,7 15,7 7,7 12,5
355 1600 16,9 40,9 13,6 33,1 10,9 26,9 8,7 21,6
400 1600 19,1 51,5 15,3 41,6 12,3 33,9 9,8 27,1
450 1600 21,5 64,4 17,2 52,0 13,8 42,2 11,0 33,9
500 1600 23,9 78,5 19,1 63,4 15,3 51,2 12,3 41,5
560 2360 26,7 149 21,4 121 17,2 97,8 13,7 78,6
630 2630 30,0 210 24,1 171 19,3 138 15,4 111
710 2710 33,9 273 27,2 221 21,8 179 17,4 144
800 2800 38,1 355 30,6 287 24,5 232 19,6 187
900 2900 42,9 461 34,4 373 27,6 302 22,0 242
1000 3000 47,7 584 38,2 472 30,6 382 24,5 308
1200 3600 57,2 1007 45,9 816 36,7 659 29,4 532
