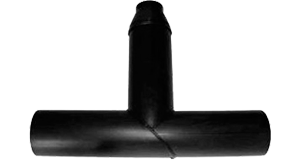

Тройник сварной ПНД неравнопроходной
Применимость
трубы ПНД
Материал
полиэтилен (ПНД)
Диаметры
50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 630, 710, 800, 900, 1000, 1200 мм
SDR
11; 13,6; 17; 17,6; 21; 26; 33; 41
Цвет
чёрный
Тройник неравнопроходной ПНД также встречается с названием — тройник равнопроходной с приваренным переходом или переходами к трубам ПНД. Тройник сварной ПНД 90° неравнопроходной изготавливается в Санкт-Петербурге из трубы ПНД на специальном оборудовании. Неравнопроходной тройник сварной ПНД 90° необходим для разветвления трассы магистральной трубы ПНД с ответвлением в бок на 90° неравнозначным диаметром относительно одной или двух сторон тройника. Возможны различные варианты: с изменением, как правило, с «заужением» диметров как в бок, так и по прямой. Приваривается тройник сварной ПНД 90° к трубе ПНД аппаратом для сварки в стык или муфтовым аппаратом при сварке электросварными муфтами fox, frialen, georg fischer. Состоит из трех отрезков с двумя сварными швами.
Монтаж
- прокладка трубопроводов с применением сварных фитингов
- врезка без применения неравнопроходного тройника
- видеосюжет «Врезка под давлением в полиэтиленовый трубопровод через оборудование fox»

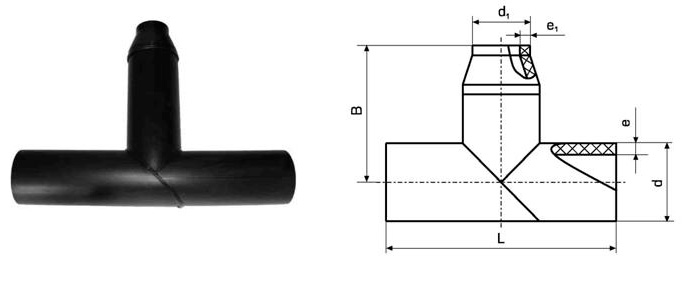

Типоразмеры сварного тройника неравнопроходного SDR 11 — SDR 17,6
| Наименование полиэтилена | SDR 11 | SDR 13,6 | SDR 17 | SDR 17,6 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальное давление, 105 Па (бар) | ||||||||||||||
| ПЭ 80 | PN 12,5 | PN 10 | PN 8 | (PN 7,5) | ||||||||||
| ПЭ 100 | PN 16 | PN 12,5 | PN 10 | (PN 9,5) | ||||||||||
| dxd., | L, | в, | e, | e„ | масса, | e, | 1' | масса, | e, | 1' | масса, | e, | 1' | масса, |
| мм | мм | мм | мм | мм | кг | мм | мм | кг | мм | мм | кг | мм | мм | кг |
| 50x25 | 250 | 196,7 | 4,6 | 2,3 | 0,264 | 3,7 | 2,0 | 0,219 | 3,0 | — | — | 2,9 | — | — |
| 50x32 | 250 | 190,6 | 3,0 | 0,266 | 2,4 | 0,219 | 2,0 | 0,181 | — | — | ||||
| 50x40 | 250 | 183,7 | 3,7 | 0,267 | 3,0 | 0,220 | 2,4 | 0,182 | 2,3 | 0,177 | ||||
| 63x32 | 320 | 236,8 | 5,8 | 3,0 | 0,527 | 4,7 | 2,4 | 0,441 | 3,8 | 2,0 | 0,360 | 3,6 | — | — |
| 63x40 | 320 | 229,9 | 3,7 | 0,528 | 3,0 | 0,441 | 2,4 | 0,361 | 2,3 | 0,345 | ||||
| 63x50 | 320 | 221,3 | 4,6 | 0,529 | 3,7 | 0,442 | 3,0 | 0,361 | 2,9 | 0,345 | ||||
| 75x40 | 340 | 250,3 | 6,8 | 3,7 | 0,782 | 5,6 | 3,0 | 0,657 | 4,5 | 2,4 | 0,535 | 4,3 | 2,3 | 0,516 |
| 75x50 | 340 | 241,7 | 4,6 | 0,783 | 3,7 | 0,657 | 3,0 | 0,535 | 2,9 | 0,516 | ||||
| 75x63 | 340 | 230,4 | 5,8 | 0,782 | 4,7 | 0,657 | 3,8 | 0,535 | 3,6 | 0,515 | ||||
| 90x50 | 520 | 344,6 | 8,2 | 4,6 | 1,70 | 6,7 | 3,7 | 1,42 | 5,4 | 3,0 | 1,17 | 5,1 | 2,9 | 1,12 |
| 90x63 | 520 | 333,4 | 5,8 | 1,70 | 4,7 | 1,42 | 3,8 | 1,17 | 3,6 | 1,12 | ||||
| 90x75 | 520 | 323,0 | 6,8 | 1,70 | 5,6 | 1,42 | 4,5 | 1,17 | 4,3 | 1,12 | ||||
| 110x50 | 540 | 372,0 | 10,0 | 4,6 | 2,62 | 8,1 | 3,7 | 2,18 | 6,6 | 3,0 | 1,79 | 6,3 | 2,9 | 1,71 |
| 110x63 | 540 | 360,7 | 5,8 | 2,62 | 4,7 | 2,18 | 3,8 | 1,78 | 3,6 | 1,71 | ||||
| 110x75 | 540 | 350,3 | 6,8 | 2,61 | 5,6 | 2,17 | 4,5 | 1,78 | 4,3 | 1,71 | ||||
| 110x90 | 540 | 337,3 | 8,2 | 2,61 | 6,7 | 2,16 | 5,4 | 1,78 | 5,1 | 1,70 | ||||
| 125x63 | 570 | 388,7 | 11,4 | 5,8 | 3,58 | 9,2 | 4,7 | 2,94 | 7,4 | 3,8 | 2,42 | 7,1 | 3,6 | 1,71 |
| 125x75 | 570 | 378,3 | 6,8 | 3,57 | 5,6 | 2,94 | 4,5 | 2,41 | 4,3 | 1,71 | ||||
| 125x90 | 570 | 365,3 | 8,2 | 3,56 | 6,7 | 2,93 | 5,4 | 2,41 | 5,1 | 1,70 | ||||
| 125x110 | 570 | 348,0 | 10,0 | 3,54 | 8,1 | 2,91 | 6,6 | 2,39 | 6,3 | 2,31 | ||||
| 140x75 | 590 | 401,3 | 12,7 | 6,8 | 4,59 | 10,3 | 5,6 | 3,80 | 8,3 | 4,5 | 3,12 | 8,0 | 4,3 | 2,31 |
| 140x90 | 590 | 388,3 | 8,2 | 4,58 | 6,7 | 3,79 | 5,4 | 3,11 | 5,1 | 2,30 | ||||
| 140x110 | 590 | 371,0 | 10,0 | 4,56 | 8,1 | 3,77 | 6,6 | 3,09 | 6,3 | 2,29 | ||||
| 140x125 | 590 | 358,0 | 11,4 | 4,53 | 9,2 | 3,75 | 7,4 | 3,07 | 7,1 | 3,00 | ||||
| 160x90 | 610 | 415,6 | 14,6 | 8,2 | 6,18 | 11,8 | 6,7 | 5,10 | 9,5 | 5,4 | 4,18 | 9,1 | 5,1 | 2,99 |
| 160x110 | 610 | 398,3 | 10,0 | 6,15 | 8,1 | 5,08 | 6,6 | 4,17 | 6,3 | 2,98 | ||||
| 160x125 | 610 | 385,3 | 11,4 | 6,13 | 9,2 | 5,06 | 7,4 | 4,15 | 7,1 | 2,96 | ||||
| 160x140 | 610 | 372,3 | 12,7 | 6,08 | 10,3 | 5,02 | 8,3 | 4,12 | 8,0 | 4,01 | ||||
| 180x90 | 630 | 442,9 | 16,4 | 8,2 | 8,04 | 13,3 | 6,7 | 6,65 | 10,7 | 5,4 | 5,45 | 10,2 | 5,1 | 4,00 |
| 180x110 | 630 | 425,6 | 10,0 | 8,02 | 8,1 | 6,63 | 6,6 | 5,44 | 6,3 | 3,98 | ||||
| 180x125 | 630 | 412,6 | 11,4 | 7,99 | 9,2 | 6,61 | 7,4 | 5,42 | 7,1 | 3,95 | ||||
| 180x140 | 630 | 399,6 | 12,7 | 7,95 | 10,3 | 6,57 | 8,3 | 5,39 | 8,0 | 5,22 | ||||
| 180x160 | 630 | 382,3 | 14,6 | 7,87 | 11,8 | 6,51 | 9,5 | 5,34 | 9,1 | 5,20 | ||||
| 200x110 | 650 | 452,9 | 18,2 | 10,0 | 10,2 | 14,7 | 8,1 | 8,41 | 11,9 | 6,6 | 6,90 | 11,4 | 6,3 | 6,66 |
| 200x125 | 650 | 440,0 | 11,4 | 10,2 | 9,2 | 8,39 | 7,4 | 6,87 | 7,1 | 6,64 | ||||
| 200x140 | 650 | 427,0 | 12,7 | 10,1 | 10,3 | 8,36 | 8,3 | 6,85 | 8,0 | 6,61 | ||||
| 200x160 | 650 | 409,6 | 14,6 | 10,0 | 11,8 | 8,29 | 9,5 | 6,79 | 9,1 | 6,56 | ||||
| 200x180 | 650 | 392,3 | 16,4 | 9,94 | 13,3 | 8,21 | 10,7 | 6,72 | 10,2 | 6,49 | ||||
| 225x110 | 660 | 479,6 | 20,5 | 10,0 | 13,1 | 16,6 | 8,1 | 10,8 | 13,4 | 6,6 | 8,86 | 12,8 | 6,3 | 8,50 |
| 225x125 | 660 | 466,6 | 11,4 | 13,0 | 9,2 | 10,8 | 7,4 | 8,83 | 7,1 | 8,48 | ||||
| 225x140 | 660 | 453,6 | 12,7 | 13,0 | 10,3 | 10,7 | 8,3 | 8,81 | 8,0 | 8,46 | ||||
| 225x160 | 660 | 436,3 | 14,6 | 12,9 | 11,8 | 10,7 | 9,5 | 8,76 | 9,1 | 8,41 | ||||
| 225x180 | 660 | 419,0 | 16,4 | 12,8 | 13,3 | 10,6 | 10,7 | 8,69 | 10,2 | 8,34 | ||||
| 225x200 | 660 | 401,7 | 18,2 | 12,7 | 14,7 | 10,5 | 11,9 | 8,60 | 11,4 | 8,25 | ||||
| 250x160 | 690 | 472,9 | 22,7 | 14,6 | 16,6 | 18,4 | 11,8 | 13,8 | 14,8 | 9,5 | 11,3 | 14,2 | 9,1 | 10,9 |
| 250x180 | 690 | 455,6 | 16,4 | 16,5 | 13,3 | 13,7 | 10,7 | 11,2 | 10,2 | 10,8 | ||||
| 250x200 | 690 | 438,3 | 18,2 | 16,3 | 14,7 | 13,6 | 11,9 | 11,1 | 11,4 | 10,7 | ||||
| 250x225 | 690 | 416,7 | 20,5 | 16,1 | 16,6 | 13,4 | 13,4 | 10,9 | 12,8 | 10,6 | ||||
| 280x180 | 710 | 491,6 | 25,4 | 16,4 | 21,2 | 20,6 | 13,3 | 17,5 | 16,6 | 10,7 | 14,4 | 15,9 | 10,2 | 13,9 |
| 280x200 | 710 | 474,3 | 18,2 | 21,1 | 14,7 | 17,4 | 11,9 | 14,3 | 11,4 | 13,8 | ||||
| 280x225 | 710 | 452,6 | 20,5 | 20,8 | 16,6 | 17,3 | 13,4 | 14,2 | 12,8 | 13,6 | ||||
| 280x250 | 710 | 431,0 | 22,7 | 20,6 | 18,4 | 17,0 | 14,8 | 14,0 | 14,2 | 13,5 | ||||
| 315x180 | 1200 | 786,9 | 28,6 | 16,4 | 46,4 | 23,2 | 13,3 | 38,4 | 18,7 | 10,7 | 31,5 | 17,9 | 10,2 | 30,3 |
| 315x200 | 1200 | 769,6 | 18,2 | 46,3 | 14,7 | 38,3 | 11,9 | 31,4 | 11,4 | 30,2 | ||||
| 315x225 | 1200 | 747,9 | 20,5 | 46,1 | 16,6 | 38,1 | 13,4 | 31,3 | 12,8 | 30,1 | ||||
| 315x250 | 1200 | 726,3 | 22,7 | 45,8 | 18,4 | 37,9 | 14,8 | 31,1 | 14,2 | 29,9 | ||||
| 315x280 | 1200 | 700,3 | 25,4 | 45,4 | 20,6 | 37,6 | 16,6 | 30,8 | 15,9 | 29,7 | ||||
| 355x225 | 1600 | 982,6 | 32,2 | 20,5 | 78,4 | 26,1 | 16,6 | 64,8 | 21,1 | 13,4 | 53,2 | 20,1 | 12,8 | 50,9 |
| 355x250 | 1600 | 960,9 | 22,7 | 78,2 | 18,4 | 64,6 | 14,8 | 53,0 | 14,2 | 50,8 | ||||
| 355x280 | 1600 | 935,0 | 25,4 | 77,8 | 20,6 | 64,3 | 16,6 | 52,8 | 15,9 | 50,5 | ||||
| 355x315 | 1600 | 904,6 | 28,6 | 77,2 | 23,2 | 63,8 | 18,7 | 52,4 | 17,9 | 50,1 | ||||
| 400x250 | 1600 | 999,9 | 36,3 | 22,7 | 99,2 | 29,4 | 18,4 | 81,9 | 23,7 | 14,8 | 67,1 | 22,7 | 14,2 | 64,5 |
| 400x280 | 1600 | 973,9 | 25,4 | 98,8 | 20,6 | 81,6 | 16,6 | 66,8 | 15,9 | 64,3 | ||||
| 400x315 | 1600 | 943,6 | 28,6 | 98,3 | 23,2 | 81,1 | 18,7 | 66,4 | 17,9 | 63,9 | ||||
| 400x355 | 1600 | 909,0 | 32,2 | 97,4 | 26,1 | 80,3 | 21,1 | 65,8 | 20,1 | 63,3 | ||||
| 450x280 | 1600 | 1017,2 | 40,9 | 25,4 | 125 | 33,1 | 20,6 | 103 | 26,7 | 16,6 | 84,7 | 25,5 | 15,9 | 81,2 |
| 450x315 | 1600 | 986,9 | 28,6 | 125 | 23,2 | 103 | 18,7 | 84,3 | 17,9 | 80,8 | ||||
| 450x355 | 1600 | 952,3 | 32,2 | 124 | 26,1 | 102 | 21,1 | 83,7 | 20,1 | 80,3 | ||||
| 450x400 | 1600 | 913,3 | 36,3 | 123 | 29,4 | 101 | 23,7 | 82,8 | 22,7 | 79,4 | ||||
| 500x315 | 1600 | 1030,2 | 45,4 | 28,6 | 153 | 36,8 | 23,2 | 127 | 29,7 | 18,7 | 104 | 28,3 | 17,9 | 99,5 |
| 500x355 | 1600 | 995,6 | 32,2 | 152 | 26,1 | 127 | 21,1 | 103 | 20,1 | 98,9 | ||||
| 500x400 | 1600 | 956,6 | 36,3 | 151 | 29,4 | 125 | 23,7 | 102 | 22,7 | 98,1 | ||||
| 500x450 | 1600 | 913,3 | 40,9 | 149 | 33,1 | 124 | 26,7 | 101 | 25,5 | 96,8 | ||||
| 560x355 | 2360 | 1427,5 | 50,8 | 32,2 | 285 | 41,2 | 26,1 | 236 | 33,2 | 21,1 | 193 | 31,7 | 20,1 | 185 |
| 560x400 | 2360 | 1388,6 | 36,3 | 284 | 29,4 | 234 | 23,7 | 192 | 22,7 | 184 | ||||
| 560x450 | 2360 | 1345,3 | 40,9 | 282 | 33,1 | 233 | 26,7 | 191 | 25,5 | 183 | ||||
| 560x500 | 2360 | 1302,0 | 45,4 | 279 | 36,8 | 231 | 29,7 | 189 | 28,3 | 181 | ||||
| 630x400 | 2630 | 1584,2 | 57,2 | 36,3 | 401 | 46,3 | 29,4 | 331 | 37,4 | 23,7 | 272 | 35,7 | 22,7 | 261 |
| 630x450 | 2630 | 1540,9 | 40,9 | 399 | 33,1 | 330 | 26,7 | 271 | 25,5 | 259 | ||||
| 630x500 | 2630 | 1497,6 | 45,4 | 397 | 36,8 | 328 | 29,7 | 269 | 28,3 | 258 | ||||
| 630x560 | 2630 | 1445,6 | 50,8 | 393 | 41,2 | 325 | 33,2 | 267 | 31,7 | 255 | ||||
| 710x450 | 2710 | 1840,2 | 64,5 | 40,9 | 541 | 52,2 | 33,1 | 447 | 42,1 | 26,7 | 366 | 40,2 | 25,5 | 352 |
| 710x500 | 2710 | 1796,9 | 45,4 | 540 | 36,8 | 446 | 29,7 | 366 | 28,3 | 351 | ||||
| 710x560 | 2710 | 1744,9 | 50,8 | 537 | 41,2 | 444 | 33,2 | 364 | 31,7 | 349 | ||||
| 710x630 | 2710 | 1684,3 | 57,2 | 534 | 46,3 | 441 | 37,4 | 362 | 35,7 | 347 | ||||
| 800x500 | 2800 | 1919,8 | 72,6 | 45,4 | 705 | 58,8 | 36,8 | 583 | 47,4 | 29,7 | 478 | 45,3 | 28,3 | 458 |
| 800x560 | 2800 | 1867,8 | 50,8 | 703 | 41,2 | 582 | 33,2 | 476 | 31,7 | 457 | ||||
| 800x630 | 2800 | 1807,2 | 57,2 | 700 | 46,3 | 579 | 37,4 | 474 | 35,7 | 455 | ||||
| 800x710 | 2800 | 1737,9 | 64,5 | 694 | 52,2 | 574 | 42,1 | 470 | 40,2 | 451 | ||||
| 900x560 | 2900 | 2004,4 | — | — | — | 66,1 | 41,2 | 760 | 53,3 | 33,2 | 621 | 51,0 | 31,7 | 598 |
| 900x630 | 2900 | 1943,8 | — | — | 46,3 | 757 | 37,4 | 619 | 35,7 | 595 | ||||
| 900x710 | 2900 | 1874,5 | — | — | 52,2 | 752 | 42,1 | 615 | 40,2 | 592 | ||||
| 900x800 | 2900 | 1796,6 | — | — | 58,8 | 745 | 47,4 | 610 | 45,3 | 586 | ||||
| 1000x630 | 3000 | 2080,4 | — | — | — | 73,5 | 46,3 | 965 | 59,3 | 37,4 | 791 | 56,6 | 35,7 | 758 |
| 1000x710 | 3000 | 2011,1 | — | — | 52,2 | 961 | 42,1 | 787 | 40,2 | 754 | ||||
| 1000x800 | 3000 | 1933,2 | — | — | 58,8 | 954 | 47,4 | 781 | 45,3 | 749 | ||||
| 1000x900 | 3000 | 1846,6 | — | — | 66,1 | 943 | 53,3 | 773 | 51,0 | 740 | ||||
| 1200x710 | 3630 | 2499,4 | — | — | — | — | — | — | 71,1 | 42,1 | 1359 | 68,0 | 40,2 | 1304 |
| 1200x800 | 3630 | 2421,4 | — | — | — | — | 47,4 | 1353 | 45,3 | 1299 | ||||
| 1200x900 | 3630 | 2334,8 | — | — | — | — | 53,3 | 1345 | 51,0 | 1291 | ||||
| 1200x1000 | 3630 | 2248,2 | — | — | — | — | 59,3 | 1334 | 56,6 | 1280 | ||||
Типоразмеры равнопроходных сварных тройников SDR 21 — SDR 41
| Наименование полиэтилена | SDR 21 | SDR 26 | SDR 33 | SDR 41 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальное давление, 105 Па (бар) | ||||||||||||||
| ПЭ 80 | PN 6,3 | PN 5 | PN 4 | PN 3,2 | ||||||||||
| ПЭ 100 | PN 8 | PN 6,3 | PN 5 | PN 4 | ||||||||||
| dxcL 1' | U | в, | e, | e, | масса, | e, | 1' | масса, | e, | 1' | масса, | e, | 1' | масса, |
| мм | мм | мм | мм | мм | кг | мм | мм | кг | мм | мм | кг | мм | мм | кг |
| 50x40 | 250 | 183,7 | 2,4 | 2,0 | 0,151 | — | — | — | — | — | — | — | — | — |
| 63x40 | 320 | 229,9 | 3,0 | 2,0 | 0,291 | 2,5 | — | — | — | — | — | — | — | — |
| 63x50 | 320 | 221,3 | 2,4 | 0,291 | 2,0 | 0,248 | — | — | — | — | ||||
| 75x40 | 340 | 250,3 | 3,6 | 2,0 | 0,437 | 2,9 | — | — | 2,3 | — | — | — | — | — |
| 75x50 | 340 | 241,7 | 2,4 | 0,437 | 2,0 | 0,357 | — | — | — | — | ||||
| 75x63 90x50 | 340 520 | 230,4 344,6 | 4,3 | 3,0 2,4 | 0,437 0,943 | 3,5 | 2,5 2,0 | 0,356 0,779 | 2,8 | 2,0 | 0,291 | 2,2 | — | — |
| — | — | |||||||||||||
| 90x63 | 520 | 333,4 | 3,0 | 0,942 | 2,5 | 0,778 | 2,0 | 0,629 | — | — | ||||
| 90x75 | 520 | 323,0 | 3,6 | 0,940 | 2,9 | 0,776 | 2,3 | 0,628 | 2,0 | 0,510 | ||||
| 110x50 | 540 | 372,0 | 5,3 | 2,4 | 1,45 | 4,2 | 2,0 | 1,18 | 3,4 | — | — | 2,7 | — | — |
| 110x63 | 540 | 360,7 | 3,0 | 1,45 | 2,5 | 1,18 | 2,0 | 0,965 | — | — | ||||
| 110x75 | 540 | 350,3 | 3,6 | 1,45 | 2,9 | 1,18 | 2,3 | 0,963 | 2,0 | 0,774 | ||||
| 110x90 | 540 | 337,3 | 4,3 | 1,44 | 3,5 | 1,17 | 2,8 | 0,960 | 2,2 | 0,770 | ||||
| 125x63 | 570 | 388,7 | 6,0 | 3,0 | 1,96 | 4,8 | 2,5 | 1,61 | 3,9 | 2,0 | 1,30 | 3,1 | — | — |
| 125x75 | 570 | 378,3 | 3,6 | 1,96 | 2,9 | 1,60 | 2,3 | 1,30 | 2,0 | 1,07 | ||||
| 125x90 | 570 | 365,3 | 4,3 | 1,96 | 3,5 | 1,60 | 2,8 | 1,30 | 2,2 | 1,06 | ||||
| 125x110 | 570 | 348,0 | 5,3 | 1,94 | 4,2 | 1,59 | 3,4 | 1,29 | 2,7 | 1,05 | ||||
| 140x75 | 590 | 401,3 | 6,7 | 3,6 | 2,56 | 5,4 | 2,9 | 2,09 | 4,3 | 2,3 | 1,67 | 3,5 | 2,0 | 1,37 |
| 140x90 | 590 | 388,3 | 4,3 | 2,56 | 3,5 | 2,08 | 2,8 | 1,67 | 2,2 | 1,37 | ||||
| 140x110 | 590 | 371,0 | 5,3 | 2,54 | 4,2 | 2,07 | 3,4 | 1,66 | 2,7 | 1,36 | ||||
| 140x125 | 590 | 358,0 | 6,0 | 2,53 | 4,8 | 2,06 | 3,9 | 1,65 | 3,1 | 1,35 | ||||
| 160x90 | 610 | 415,6 | 7,7 | 4,3 | 3,44 | 6,2 | 3,5 | 2,80 | 4,9 | 2,8 | 2,24 | 4,0 | 2,2 | 1,83 |
| 160x110 | 610 | 398,3 | 5,3 | 3,42 | 4,2 | 2,79 | 3,4 | 2,23 | 2,7 | 1,83 | ||||
| 160x125 | 610 | 385,3 | 6,0 | 3,40 | 4,8 | 2,78 | 3,9 | 2,22 | 3,1 | 1,82 | ||||
| 160x140 | 610 | 372,3 | 6,7 | 3,38 | 5,4 | 2,76 | 4,3 | 2,20 | 3,5 | 1,80 | ||||
| 180x90 | 630 | 442,9 | 8,6 | 4,3 | 4,43 | 6,9 | 3,5 | 3,61 | 5,5 | 2,8 | 2,91 | 4,4 | 2,2 | 2,35 |
| 180x110 | 630 | 425,6 | 5,3 | 4,42 | 4,2 | 3,60 | 3,4 | 2,90 | 2,7 | 2,34 | ||||
| 180x125 | 630 | 412,6 | 6,0 | 4,40 | 4,8 | 3,58 | 3,9 | 2,89 | 3,1 | 2,33 | ||||
| 180x140 | 630 | 399,6 | 6,7 | 4,38 | 5,4 | 3,57 | 4,3 | 2,87 | 3,5 | 2,32 | ||||
| 180x160 | 630 | 382,3 | 7,7 | 4,34 | 6,2 | 3,53 | 4,9 | 2,84 | 4,0 | 2,30 | ||||
| 200x110 | 650 | 452,9 | 9,6 | 5,3 | 5,66 | 7,7 | 4,2 | 4,58 | 6,2 | 3,4 | 3,74 | 4,9 | 2,7 | 2,97 |
| 200x125 | 650 | 440,0 | 6,0 | 5,64 | 4,8 | 4,57 | 3,9 | 3,73 | 3,1 | 2,96 | ||||
| 200x140 | 650 | 427,0 | 6,7 | 5,62 | 5,4 | 4,55 | 4,3 | 3,71 | 3,5 | 2,95 | ||||
| 200x160 | 650 | 409,6 | 7,7 | 5,58 | 6,2 | 4,52 | 4,9 | 3,68 | 4,0 | 2,93 | ||||
| 200x180 | 650 | 392,3 | 8,6 | 5,52 | 6,9 | 4,47 | 5,5 | 3,64 | 4,4 | 2,89 | ||||
| 225x110 | 660 | 479,6 | 10,8 | 5,3 | 7,25 | 8,6 | 4,2 | 5,82 | 6,9 | 3,4 | 4,73 | 5,5 | 2,7 | 3,81 |
| 225x125 | 660 | 466,6 | 6,0 | 7,23 | 4,8 | 5,81 | 3,9 | 4,72 | 3,1 | 3,80 | ||||
| 225x140 | 660 | 453,6 | 6,7 | 7,21 | 5,4 | 5,79 | 4,3 | 4,70 | 3,5 | 3,79 | ||||
| 225x160 | 660 | 436,3 | 7,7 | 7,17 | 6,2 | 5,76 | 4,9 | 4,67 | 4,0 | 3,76 | ||||
| 225x180 | 660 | 419,0 | 8,6 | 7,11 | 6,9 | 5,71 | 5,5 | 4,63 | 4,4 | 3,73 | ||||
| 225x200 | 660 | 401,7 | 9,6 | 7,04 | 7,7 | 5,65 | 6,2 | 4,59 | 4,9 | 3,69 | ||||
| 250x160 | 690 | 472,9 | 11,9 | 7,7 | 9,15 | 9,6 | 6,2 | 7,47 | 7,7 | 4,9 | 6,04 | 6,2 | 4,0 | 4,92 |
| 250x180 | 690 | 455,6 | 8,6 | 9,09 | 6,9 | 7,42 | 5,5 | 6,01 | 4,4 | 4,88 | ||||
| 250x200 | 690 | 438,3 | 9,6 | 9,02 | 7,7 | 7,36 | 6,2 | 5,96 | 4,9 | 4,84 | ||||
| 250x225 | 690 | 416,7 | 10,8 | 8,90 | 8,6 | 7,26 | 6,9 | 5,87 | 5,5 | 4,78 | ||||
| 280x180 | 710 | 491,6 | 13,4 | 8,6 | 11,8 | 10,7 | 6,9 | 9,54 | 8,6 | 5,5 | 7,72 | 6,9 | 4,4 | 6,25 |
| 280x200 | 710 | 474,3 | 9,6 | 11,7 | 7,7 | 9,48 | 6,2 | 7,67 | 4,9 | 6,21 | ||||
| 280x225 | 710 | 452,6 | 10,8 | 11,6 | 8,6 | 9,38 | 6,9 | 7,59 | 5,5 | 6,15 | ||||
| 280x250 | 710 | 431,0 | 11,9 | 11,4 | 9,6 | 9,25 | 7,7 | 7,49 | 6,2 | 6,07 | ||||
| 315x180 | 1200 | 786,9 | 15,0 | 8,6 | 25,7 | 12,1 | 6,9 | 20,9 | 9,7 | 5,5 | 16,9 | 7,7 | 4,4 | 13,5 |
| 315x200 | 1200 | 769,6 | 9,6 | 25,6 | 7,7 | 20,9 | 6,2 | 16,9 | 4,9 | 13,5 | ||||
| 315x225 | 1200 | 747,9 | 10,8 | 25,5 | 8,6 | 20,8 | 6,9 | 16,8 | 5,5 | 13,4 | ||||
| 315x250 | 1200 | 726,3 | 11,9 | 25,4 | 9,6 | 20,7 | 7,7 | 16,7 | 6,2 | 13,3 | ||||
| 315x280 | 1200 | 700,3 | 13,4 | 25,2 | 10,7 | 20,5 | 8,6 | 16,6 | 6,9 | 13,2 | ||||
| 355x225 | 1600 | 982,6 | 16,9 | 10,8 | 43,4 | 13,6 | 8,6 | 35,1 | 10,9 | 6,9 | 28,5 | 8,7 | 5,5 | 22,9 |
| 355x250 | 1600 | 960,9 | 11,9 | 43,2 | 9,6 | 35,0 | 7,7 | 28,4 | 6,2 | 22,9 | ||||
| 355x280 | 1600 | 935,0 | 13,4 | 43,0 | 10,7 | 34,8 | 8,6 | 28,3 | 6,9 | 22,7 | ||||
| 355x315 | 1600 | 904,6 | 15,0 | 42,7 | 12,1 | 34,6 | 9,7 | 28,1 | 7,7 | 22,5 | ||||
| 400x250 | 1600 | 999,9 | 19,1 | 11,9 | 54,9 | 15,3 | 9,6 | 44,4 | 12,3 | 7,7 | 36,1 | 9,8 | 6,2 | 28,9 |
| 400x280 | 1600 | 973,9 | 13,4 | 54,7 | 10,7 | 44,2 | 8,6 | 36,0 | 6,9 | 28,8 | ||||
| 400x315 | 1600 | 943,6 | 15,0 | 54,4 | 12,1 | 43,9 | 9,7 | 35,8 | 7,7 | 28,6 | ||||
| 400x355 | 1600 | 909,0 | 16,9 | 53,9 | 13,6 | 43,5 | 10,9 | 35,5 | 8,7 | 28,4 | ||||
| 450x280 | 1600 | 1017,2 | 21,5 | 13,4 | 69,1 | 17,2 | 10,7 | 55,8 | 13,8 | 8,6 | 45,3 | 11,0 | 6,9 | 36,4 |
| 450x315 | 1600 | 986,9 | 15,0 | 68,8 | 12,1 | 55,6 | 9,7 | 45,1 | 7,7 | 36,2 | ||||
| 450x355 | 1600 | 952,3 | 16,9 | 68,3 | 13,6 | 55,2 | 10,9 | 44,7 | 8,7 | 36,0 | ||||
| 450x400 | 1600 | 913,3 | 19,1 | 67,5 | 15,3 | 54,5 | 12,3 | 44,3 | 9,8 | 35,6 | ||||
| 500x315 | 1600 | 1030,2 | 23,9 | 15,0 | 84,7 | 19,1 | 12,1 | 68,5 | 15,3 | 9,7 | 55,3 | 12,3 | 7,7 | 44,8 |
| 500x355 | 1600 | 995,6 | 16,9 | 84,2 | 13,6 | 68,1 | 10,9 | 54,9 | 8,7 | 44,6 | ||||
| 500x400 | 1600 | 956,6 | 19,1 | 83,5 | 15,3 | 67,4 | 12,3 | 54,5 | 9,8 | 44,2 | ||||
| 500x450 | 1600 | 913,3 | 21,5 | 82,4 | 17,2 | 66,6 | 13,8 | 53,8 | 11 | 43,6 | ||||
| 560x355 | 2360 | 1427,5 | 26,7 | 16,9 | 157 | 21,4 | 13,6 | 128 | 17,2 | 10,9 | 103 | 13,7 | 8,7 | 83,1 |
| 560x400 | 2360 | 1388,6 | 19,1 | 157 | 15,3 | 127 | 12,3 | 103 | 9,8 | 82,7 | ||||
| 560x450 | 2360 | 1345,3 | 21,5 | 156 | 17,2 | 126 | 13,8 | 102 | 11 | 82,1 | ||||
| 560x500 | 2360 | 1302,0 | 23,9 | 154 | 19,1 | 125 | 15,3 | 101 | 12,3 | 81,4 | ||||
| 630x400 | 2630 | 1584,2 | 30,0 | 19,1 | 222 | 24,1 | 15,3 | 180 | 19,3 | 12,3 | 146 | 15,4 | 9,8 | 117 |
| 630x450 | 2630 | 1540,9 | 21,5 | 221 | 17,2 | 180 | 13,8 | 145 | 11 | 117 | ||||
| 630x500 | 2630 | 1497,6 | 23,9 | 219 | 19,1 | 178 | 15,3 | 144 | 12,3 | 116 | ||||
| 630x560 | 2630 | 1445,6 | 26,7 | 217 | 21,4 | 177 | 17,2 | 143 | 13,7 | 115 | ||||
| 710x450 | 2710 | 1840,2 | 33,9 | 21,5 | 299 | 27,2 | 17,2 | 242 | 21,8 | 13,8 | 196 | 17,4 | 11 | 158 |
| 710x500 | 2710 | 1796,9 | 23,9 | 298 | 19,1 | 242 | 15,3 | 195 | 12,3 | 157 | ||||
| 710x560 | 2710 | 1744,9 | 26,7 | 297 | 21,4 | 241 | 17,2 | 195 | 13,7 | 157 | ||||
| 710x630 | 2710 | 1684,3 | 30,0 | 295 | 24,1 | 239 | 19,3 | 193 | 15,4 | 156 | ||||
| 800x500 | 2800 | 1919,8 | 38,1 | 23,9 | 390 | 30,6 | 19,1 | 316 | 24,5 | 15,3 | 255 | 19,6 | 12,3 | 206 |
| 800x560 | 2800 | 1867,8 | 26,7 | 389 | 21,4 | 315 | 17,2 | 254 | 13,7 | 205 | ||||
| 800x630 | 2800 | 1807,2 | 30,0 | 387 | 24,1 | 313 | 19,3 | 253 | 15,4 | 204 | ||||
| 800x710 | 2800 | 1737,9 | 33,9 | 384 | 27,2 | 311 | 21,8 | 251 | 17,4 | 202 | ||||
| 900x560 | 2900 | 2004,4 | 42,9 | 26,7 | 509 | 34,4 | 21,4 | 412 | 27,6 | 17,2 | 333 | 22 | 13,7 | 267 |
| 900x630 | 2900 | 1943,8 | 30,0 | 507 | 24,1 | 410 | 19,3 | 332 | 15,4 | 266 | ||||
| 900x710 | 2900 | 1874,5 | 33,9 | 504 | 27,2 | 408 | 21,8 | 330 | 17,4 | 265 | ||||
| 900x800 | 2900 | 1796,6 | 38,1 | 499 | 30,6 | 404 | 24,5 | 327 | 19,6 | 262 | ||||
| 1000x630 | 3000 | 2080,4 | 47,7 | 30,0 | 646 | 38,2 | 24,1 | 522 | 30,6 | 19,3 | 422 | 24,5 | 15,4 | 341 |
| 1000x710 | 3000 | 2011,1 | 33,9 | 643 | 27,2 | 520 | 21,8 | 420 | 17,4 | 339 | ||||
| 1000x800 | 3000 | 1933,2 | 38,1 | 638 | 30,6 | 516 | 24,5 | 417 | 19,6 | 337 | ||||
| 1000x900 | 3000 | 1846,6 | 42,9 | 631 | 34,4 | 510 | 27,6 | 413 | 22,0 | 333 | ||||
| 1200x710 | 3630 | 2499,4 | 57,2 | 33,9 | 1109 | 45,9 | 27,2 | 899 | 36,7 | 21,8 | 725 | 29,4 | 17,4 | 586 |
| 1200x800 | 3630 | 2421,4 | 38,1 | 1104 | 30,6 | 895 | 24,5 | 722 | 19,6 | 583 | ||||
| 1200x900 | 3630 | 2334,8 | 42,9 | 1097 | 34,4 | 889 | 27,6 | 717 | 22,0 | 580 | ||||
| 1200x1000 | 3630 | 2248,2 | 47,7 | 1088 | 38,2 | 881 | 30,6 | 711 | 24,5 | 575 | ||||
На сайте Вы можете ознакомиться с пластиковыми трубопроводными системами, их полным ассортиментом и ценой, заказать товар и доставку на объект через интернет или по телефону. Если есть вопросы или нужна консультация звоните. Мы всегда рады Вам помочь.
← назад к ассортименту сварных фитингов
