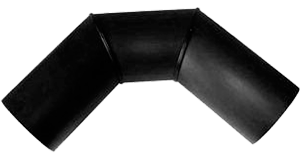

Отвод сварной ПНД 90° односекционный

Сварные фитинги к трубам ПНД
Применимость
трубы ПНД
Материал
полиэтилен (ПНД)
Диаметры
50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 630, 710, 800, 900, 1000, 1200 мм
SDR
11; 13,6; 17; 17,6; 21; 26; 33; 41;
Цвет
чёрный
Цены
Прайс на сварные фитинги

Отвод сварной ПНД 90° диаметром 50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 630, 710, 800, 900, 1000, 1200 мм изготавливается в Санкт-Петербурге из трубы ПНД на специальном оборудовании. Отвод сварной ПНД 90° применяется для изменения трассы магистральной трубы ПНД с поворотом на 90°. Приваривается аппаратом для сварки в стык или муфтовым аппаратом при сварке электросварными муфтами fox, frialen, georg fischer. Состоит из трех отрезков с двумя сварными швами.

Монтаж односекционных отводов 90° к трубам ПНД следует осуществлять в соответствии с рекомендациями прокладки трубопроводов с применением сварных фитингов.

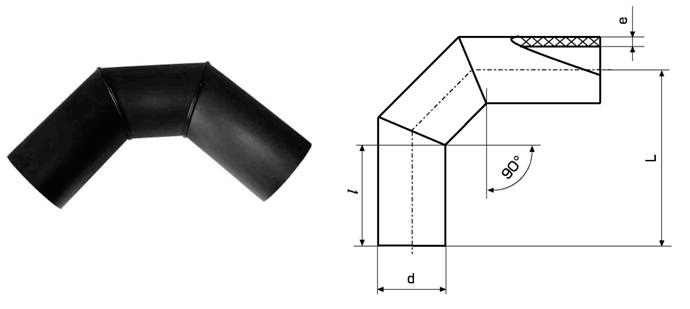

Типоразмеры сварных отводов 90° SDR 11 — SDR 17,6

Наименование полиэтилена SDR 11 SDR 13,6 SDR 17 SDR 17,6
Номинальное давление, 105 Па (бар)
ПЭ 80 PN 12,5 PN 10 PN 8 (PN 7,5)
ПЭ 100 PN 16 PN 12,5 PN 10 (PN 9,5)
d, мм L, мм l, мм e, мм масса, кг e, мм масса, кг e, мм масса, кг e, мм масса, кг
50 226 130 4,6 0,228 3,7 0,188 3,0 0,156 2,9 0,151
63 252 150 5,8 0,585 4,7 0,489 3,8 0,400 3,6 0,382
75 268 160 6,8 0,838 5,6 0,703 4,5 0,573 4,3 0,551
90 311 160 8,2 1,34 6,7 1,12 5,4 0,924 5,1 0,868
110 331 170 10,0 2,05 8,1 1,71 6,6 1,40 6,3 1,34
125 349 180 11,4 2,72 9,2 2,24 7,4 1,84 7,1 1,76
140 396 220 12,7 3,46 10,3 2,86 8,3 2,34 8,0 2,26
160 481 240 14,6 6,33 11,8 5,23 9,5 4,29 9,1 4,11
180 486 250 16,4 8,15 13,3 6,74 10,7 5,53 10,2 5,29
200 491 250 18,2 10,2 14,7 8,45 11,9 6,93 11,4 6,68
225 504 250 20,5 13,2 16,6 10,9 13,4 9,00 12,8 8,62
250 566 300 22,7 16,6 18,4 13,8 14,8 11,3 14,2 10,9
280 652 300 25,4 25,5 20,6 21,1 16,6 17,2 15,9 16,6
315 670 300 28,6 33,0 23,2 27,4 18,7 22,4 17,9 21,6
355 790 400 32,2 46,4 26,1 38,3 21,1 31,5 20,1 30,1
400 812 400 36,3 60,5 29,4 50,0 23,7 40,9 22,7 39,4
450 908 400 40,9 84,3 33,1 69,5 26,7 57,1 25,5 54,7
500 933 400 45,4 106,7 36,8 88,3 29,7 72,3 28,3 69,2
560 1163 600 50,8 170,9 41,2 141,4 33,2 115,8 31,7 110,8
630 1198 600 57,2 222,4 46,3 183,8 37,4 151,1 35,7 144,5
710 1779 1000 64,5 424,7 52,2 350,7 42,1 287,9 40,2 275,5
800 1824 1000 72,6 551,1 58,8 455,8 47,4 373,6 45,3 357,9
900 1874 1000 — — 66,1 591,2 53,3 484,1 51,0 464,7
1000 1924 1000 — — 73,5 748,1 59,3 613,3 56,6 587,3
1200 2024 1000 — — — — 71,1 925,1 68,0 887,0

Типоразмеры отводов 90° сварных SDR 21 — SDR 41

Наименование полиэтилена SDR 21 SDR 26 SDR 33 SDR 41
Номинальное давление, 105 Па (бар)
ПЭ 80 PN 6,3 PN 5 PN 4 PN 3,2
ПЭ 100 PN 8 PN 6,3 PN 5 PN 4
d, мм L, мм l, мм e, мм масса, кг e, мм масса, кг e, мм масса, кг e, мм масса, кг
50 226 130 2,4 0,128 2,0 0,108 — — — —
63 252 150 3,0 0,321 2,5 0,274 2,0 0,221 — —
75 268 160 3,6 0,467 2,9 0,381 2,3 0,311 2,0 0,270
90 311 160 4,3 0,743 3,5 0,613 2,8 0,497 2,2 0,402
110 331 170 5,3 1,14 4,2 0,923 3,4 0,756 2,7 0,607
125 349 180 6,0 1,50 4,8 1,22 3,9 0,994 3,1 0,810
140 396 220 6,7 1,92 5,4 1,57 4,3 1,26 3,5 1,03
160 481 240 7,7 3,52 6,2 2,87 4,9 2,29 4,0 1,87
180 486 250 8,6 4,49 6,9 3,65 5,5 2,95 4,4 2,37
200 491 250 9,6 5,68 7,7 4,61 6,2 3,75 4,9 2,98
225 504 250 10,8 7,35 8,6 5,90 6,9 4,79 5,5 3,86
250 566 300 11,9 9,16 9,6 7,48 7,7 6,06 6,2 4,92
280 652 300 13,4 14,2 10,7 11,4 8,6 9,25 6,9 7,50
315 680 300 15,0 18,3 12,1 14,9 9,7 12,0 7,7 9,62
355 790 400 16,9 25,7 13,6 20,8 10,9 16,9 8,7 13,6
400 812 400 19,1 33,5 15,3 27,1 12,3 22,0 9,8 17,6
450 908 400 21,5 46,6 17,2 37,6 13,8 30,5 11,0 24,5
500 933 400 23,9 58,9 19,1 47,6 15,3 38,5 12,3 31,2
560 1163 600 26,7 94,5 21,4 76,6 17,2 62,0 13,7 49,7
630 1198 600 30,0 122,6 24,1 99,7 19,3 80,4 15,4 64,7
710 1779 1000 33,9 234,6 27,2 190,3 21,8 153,8 17,4 123,7
800 1824 1000 38,1 304,4 30,6 246,7 24,5 199,3 19,6 160,9
900 1874 1000 42,9 395,1 34,4 320,2 27,6 259,2 22,0 207,8
1000 1924 1000 47,7 500,2 38,2 404,9 30,6 326,9 24,5 263,6
1200 2024 1000 57,2 754,0 45,9 611,4 36,7 493,6 29,4 398,2

На сайте Вы можете ознакомиться с пластиковыми трубопроводными системами, их полным ассортиментом и ценой, заказать товар и доставку на объект через интернет или по телефону. Если есть вопросы или нужна консультация звоните. Мы всегда рады Вам помочь.
