Отвод сварной ПНД 60° односекционный

Сварные фитинги к трубам ПНД
Применимость
трубы ПНД
Материал
полиэтилен (ПНД)
Диаметры
50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 630, 710, 800, 900, 1000, 1200 мм
SDR
11; 13,6; 17; 17,6; 21; 26; 33; 41;
Цвет
чёрный
Цены
Прайс на сварные фитинги

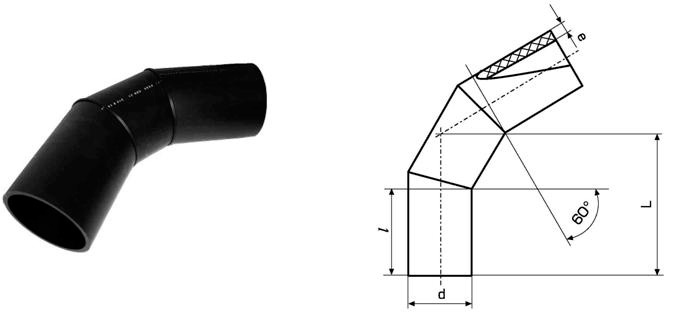

Отвод сварной ПНД 60° диаметром 50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 630, 710, 800, 900, 1000, 1200 мм изготавливается в Санкт-Петербурге из трубы ПНД на специальном оборудовании. Отвод сварной ПНД 60° предназначен для изменения трассы магистральной трубы ПНД с её поворотом на 60°. Приваривается аппаратом для сварки в стык или муфтовым аппаратом при сварке электросварными муфтами fox, frialen, georg fischer. Состоит из трех отрезков с двумя сварными швами.

Монтаж отводов 60° односекционных к трубам ПНД следует осуществлять в соответствии с рекомендациями прокладки трубопроводов с применением сварных фитингов.

Типоразмеры сварных отводов 60° SDR 11 — SDR 17,6

Наименование полиэтилена SDR 11 SDR 13,6 SDR 17 SDR 17,6
Номинальное давление, 105 Па (бар)
ПЭ 80 PN 12,5 PN 10 PN 8 (PN 7,5)
ПЭ 100 PN 16 PN 12,5 PN 10 (PN 9,5)
d, мм L, мм l, мм e, мм масса, кг e, мм масса, кг e, мм масса, кг e, мм масса, кг
50 226 130 4,6 0,219 3,7 0,180 3,0 0,149 2,9 0,145
63 252 150 5,8 0,566 4,7 0,472 3,8 0,386 3,6 0,369
75 268 160 6,8 0,805 5,6 0,675 4,5 0,551 4,3 0,530
90 311 160 8,2 1,29 6,7 1,08 5,4 0,885 5,1 0,832
110 331 170 10,0 1,95 8,1 1,62 6,6 1,33 6,3 1,27
125 349 180 11,4 2,57 9,2 2,11 7,4 1,73 7,1 1,66
140 396 220 12,7 3,24 10,3 2,68 8,3 2,20 8,0 2,12
160 481 240 14,6 6,01 11,8 4,97 9,5 4,07 9,1 3,91
180 486 250 16,4 7,70 13,3 6,36 10,7 5,23 10,2 4,99
200 491 250 18,2 9,62 14,7 7,94 11,9 6,51 11,4 6,28
225 504 250 20,5 12,3 16,6 10,2 13,4 8,40 12,8 8,05
250 566 300 22,7 15,4 18,4 12,8 14,8 10,5 14,2 10,1
280 652 300 25,4 23,8 20,6 19,7 16,6 16,1 15,9 15,5
315 680 300 28,6 30,6 23,2 25,4 18,7 20,8 17,9 20,0
355 676 400 32,2 43,0 26,1 35,5 21,1 29,2 20,1 27,9
400 689 400 36,3 55,6 29,4 45,9 23,7 37,6 22,7 36,1
450 761 400 40,9 77,2 33,1 63,7 26,7 52,3 25,5 50,2
500 775 400 45,4 97,0 36,8 80,3 29,7 65,8 28,3 63,0
560 993 600 50,8 157,3 41,2 130,2 33,2 106,6 31,7 102,0
630 1013 600 57,2 203,1 46,3 167,8 37,4 138,0 35,7 132,0
710 1551 1000 64,5 397,0 52,2 327,9 42,1 269,1 40,2 257,5
800 1577 1000 72,6 511,6 58,8 423,1 47,4 346,8 45,3 332,3
900 1606 1000 — — 66,1 544,6 53,3 446,0 51,0 428,1
1000 1635 1000 — — 73,5 684,3 59,3 561,0 56,6 537,2
1200 1693 1000 — — — — 71,1 834,8 68,0 800,4

Типоразмеры отводов 60° сварных SDR 21 — SDR 41

Наименование полиэтилена SDR 21 SDR 26 SDR 33 SDR 41
Номинальное давление, 105 Па (бар)
ПЭ 80 PN 6,3 PN 5 PN 4 PN 3,2
ПЭ 100 PN 8 PN 6,3 PN 5 PN 4
d, мм L, мм l, мм e, мм масса, кг e, мм масса, кг e, мм масса, кг e, мм масса, кг
50 226 130 2,4 0,123 2,0 0,103 — — — —
63 252 150 3,0 0,311 2,5 0,265 2,0 0,214 — —
75 268 160 3,6 0,449 2,9 0,366 2,3 0,299 2,0 0,259
90 311 160 4,3 0,712 3,5 0,587 2,8 0,476 2,2 0,385
110 331 170 5,3 1,08 4,2 0,877 3,4 0,718 2,7 0,576
125 349 180 6,0 1,41 4,8 1,15 3,9 0,938 3,1 0,765
140 396 220 6,7 1,81 5,4 1,47 4,3 1,18 3,5 0,969
160 481 240 7,7 3,34 6,2 2,73 4,9 2,18 4,0 1,78
180 486 250 8,6 4,24 6,9 3,45 5,5 2,78 4,4 2,24
200 491 250 9,6 5,33 7,7 4,33 6,2 3,52 4,9 2,80
225 504 250 10,8 6,86 8,6 5,51 6,9 4,47 5,5 3,60
250 566 300 11,9 8,50 9,6 6,94 7,7 5,62 6,2 4,57
280 652 300 13,4 13,2 10,7 10,7 8,6 8,63 6,9 7,00
315 680 300 15,0 16,9 12,1 13,8 9,7 11,1 7,7 8,92
355 676 400 16,9 23,7 13,6 19,2 10,9 15,6 8,7 12,6
400 689 400 19,1 30,8 15,3 24,8 12,3 20,2 9,8 16,2
450 761 400 21,5 42,7 17,2 34,4 13,8 27,9 11,0 22,5
500 775 400 23,9 53,6 19,1 43,3 15,3 35,0 12,3 28,3
560 993 600 26,7 87,0 21,4 70,5 17,2 57,0 13,7 45,8
630 1013 600 30,0 112,0 24,1 91,1 19,3 73,4 15,4 59,1
710 1551 1000 33,9 219,4 27,2 177,9 21,8 143,8 17,4 115,6
800 1577 1000 38,1 282,6 30,6 229,0 24,5 185,0 19,6 149,3
900 1606 1000 42,9 364,0 34,4 295,0 27,6 238,8 22,0 191,4
1000 1635 1000 47,7 457,5 38,2 370,3 30,6 299,0 24,5 241,2
1200 1693 1000 57,2 680,4 45,9 551,6 36,7 445,4 29,4 359,3

На сайте Вы можете ознакомиться с пластиковыми трубопроводными системами, их полным ассортиментом и ценой, заказать товар и доставку на объект через интернет или по телефону. Если есть вопросы или нужна консультация звоните. Мы всегда рады Вам помочь.
