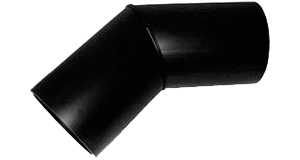

Отвод сварной ПНД 45° односекционный

Сварные фитинги к трубам ПНД
Применимость
трубы ПНД
Материал
полиэтилен (ПНД)
Диаметры
50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 630, 710, 800, 900, 1000, 1200 мм
SDR
11; 13,6; 17; 17,6; 21; 26; 33; 41;
Цвет
чёрный
Цены
Прайс на сварные фитинги

Отвод сварной ПНД 45° диаметром 50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 630, 710, 800, 900, 1000, 1200 мм изготавливается в Санкт-Петербурге из трубы ПНД на специальном оборудовании. Отвод сварной ПНД 45° предназначен для изменения трассы магистральной трубы ПНД с её поворотом на 45°. Приваривается аппаратом для сварки в стык или муфтовым аппаратом при сварке электросварными муфтами fox, frialen, georg fischer. Состоит из трех отрезков с двумя сварными швами.

Монтаж отводов 45° односекционных к трубам ПНД следует осуществлять в соответствии с рекомендациями прокладки трубопроводов с применением сварных фитингов.

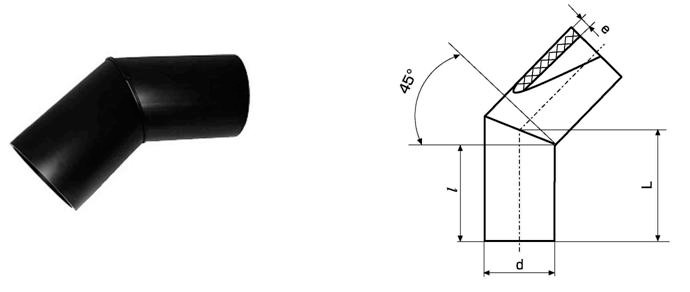

Типоразмеры сварных отводов 45° SDR 11 — SDR 17,6

Наименование полиэтилена SDR 11 SDR 13,6 SDR 17 SDR 17,6
Номинальное давление, 105 Па (бар)
ПЭ 80 PN 12,5 PN 10 PN 8 (PN 7,5)
ПЭ 100 PN 16 PN 12,5 PN 10 (PN 9,5)
d, мм L, мм l, мм e, мм масса, кг e, мм масса, кг e, мм масса, кг e, мм масса, кг
50 140 130 4,6 0,148 3,7 0,122 3,0 0,101 2,9 0,098
63 163 150 5,8 0,452 4,7 0,377 3,8 0,308 3,6 0,294
75 176 160 6,8 0,642 5,6 0,539 4,5 0,440 4,3 0,423
90 179 160 8,2 0,940 6,7 0,787 5,4 0,647 5,1 0,608
110 193 170 10,0 1,43 8,1 1,19 6,6 0,976 6,3 0,931
125 206 180 11,4 1,88 9,2 1,55 7,4 1,27 7,1 1,22
140 249 220 12,7 2,38 10,3 1,96 8,3 1,61 8,0 1,55
160 273 240 14,6 4,52 11,8 3,74 9,5 3,06 9,1 2,94
180 387 250 16,4 5,79 13,3 4,79 10,7 3,93 10,2 3,76
200 291 250 18,2 7,24 14,7 5,97 11,9 4,90 11,4 4,73
225 297 250 20,5 9,29 16,6 7,69 13,4 6,32 12,8 6,06
250 352 300 22,7 11,6 18,4 9,64 14,8 7,88 14,2 7,60
280 358 300 25,4 16,9 20,6 14,0 16,6 11,4 15,9 11,0
315 365 300 28,6 21,8 23,2 18,0 18,7 14,8 17,9 14,2
355 474 400 32,2 31,5 26,1 26,0 21,1 21,4 20,1 20,5
400 483 400 36,3 40,8 29,4 33,7 23,7 27,6 22,7 26,6
450 493 400 40,9 52,9 33,1 43,6 26,7 35,8 25,5 34,3
500 504 400 45,4 66,6 36,8 55,1 29,7 45,1 28,3 43,2
560 716 600 50,8 118,6 41,2 98,1 33,2 80,3 31,7 76,9
630 730 600 57,2 153,1 46,3 126,5 37,4 104,0 35,7 99,5
710 1147 1000 64,5 305,6 52,2 252,3 42,1 207,2 40,2 198,2
800 1166 1000 72,6 393,8 58,8 325,7 47,4 266,9 45,3 255,8
900 1186 1000 — — 66,1 419,3 53,3 343,3 51,0 329,6
1000 1207 1000 — — 73,5 526,8 59,3 431,9 56,6 413,6
1200 1249 1000 — — — — 71,1 642,2 68,0 616,3

Типоразмеры отводов 45° сварных SDR 21 — SDR 41

Наименование полиэтилена SDR 21 SDR 26 SDR 33 SDR 41
Номинальное давление, 105 Па (бар)
ПЭ 80 PN 6,3 PN 5 PN 4 PN 3,2
ПЭ 100 PN 8 PN 6,3 PN 5 PN 4
d, мм L, мм l, мм e, мм масса, кг e, мм масса, кг e, мм масса, кг e, мм масса, кг
50 140 130 2,4 0,083 2,0 0,070 — — — —
63 163 150 3,0 0,248 2,5 0,212 2,0 0,171 — —
75 176 160 3,6 0,358 2,9 0,292 2,3 0,239 2,0 0,207
90 179 160 4,3 0,520 3,5 0,429 2,8 0,348 2,2 0,281
110 193 170 5,3 0,793 4,2 0,642 3,4 0,525 2,7 0,422
125 206 180 6,0 1,03 4,8 0,845 3,9 0,687 3,1 0,560
140 249 220 6,7 1,32 5,4 1,08 4,3 0,864 3,5 0,710
160 273 240 7,7 2,51 6,2 2,05 4,9 1,64 4,0 1,34
180 387 250 8,6 3,19 6,9 2,60 5,5 2,09 4,4 1,69
200 291 250 9,6 4,02 7,7 3,26 6,2 2,65 4,9 2,11
225 297 250 10,8 5,16 8,6 4,15 6,9 3,37 5,5 2,71
250 352 300 11,9 6,40 9,6 5,23 7,7 4,23 6,2 3,44
280 358 300 13,4 9,38 10,7 7,58 8,6 6,13 6,9 4,97
315 365 300 15,0 12,0 12,1 9,80 9,7 7,92 7,7 6,34
355 474 400 16,9 17,4 13,6 14,1 10,9 11,4 8,7 9,22
400 483 400 19,1 22,6 15,3 18,3 12,3 14,8 9,8 11,9
450 493 400 21,5 29,2 17,2 23,6 13,8 19,1 11,0 15,4
500 504 400 23,9 36,8 19,1 29,7 15,3 24,0 12,3 19,4
560 716 600 26,7 65,6 21,4 53,1 17,2 43,0 13,7 34,5
630 730 600 30,0 84,4 24,1 68,7 19,3 55,4 15,4 44,6
710 1147 1000 33,9 168,8 27,2 137,0 21,8 110,7 17,4 89,0
800 1166 1000 38,1 217,5 30,6 176,3 24,5 142,4 19,6 114,9
900 1186 1000 42,9 280,2 34,4 227,1 27,6 183,8 22,0 147,4
1000 1207 1000 47,7 352,2 38,2 285,1 30,6 230,2 24,5 185,7
1200 1249 1000 57,2 523,9 45,9 424,7 36,7 342,9 29,4 276,7
