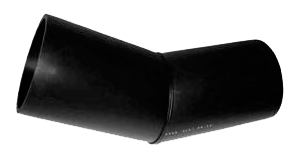

Отвод сварной ПНД 30° односекционный

Сварные фитинги к трубам ПНД
Применимость
трубы ПНД
Материал
полиэтилен (ПНД)
Диаметры
50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 630, 710, 800, 900, 1000, 1200 мм
SDR
11; 13,6; 17; 17,6; 21; 26; 33; 41;
Цвет
чёрный
Цены
Прайс на сварные фитинги

Отвод сварной ПНД 30° диаметром 50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 630, 710, 800, 900, 1000, 1200 мм изготавливается в Санкт-Петербурге из трубы ПНД на специальном оборудовании. Отвод сварной ПНД 30° предназначен для изменения трассы магистральной трубы ПНД с её поворотом на 30°. Приваривается аппаратом для сварки в стык или муфтовым аппаратом при сварке электросварными муфтами fox, frialen, georg fischer. Состоит из трех отрезков с двумя сварными швами.

Монтаж отводов 30° односекционных к трубам ПНД следует осуществлять в соответствии с рекомендациями прокладки трубопроводов с применением сварных фитингов.

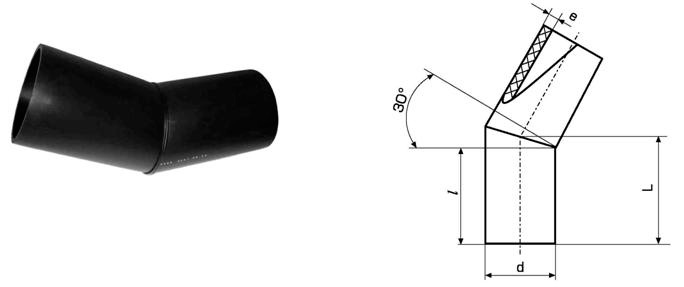

Типоразмеры сварных отводов 30° SDR 11 — SDR 17,6

Наименование полиэтилена SDR 11 SDR 13,6 SDR 17 SDR 17,6
Номинальное давление, 105 Па (бар)
ПЭ 80 PN 12,5 PN 10 PN 8 (PN 7,5)
ПЭ 100 PN 16 PN 12,5 PN 10 (PN 9,5)
d, мм L, мм l, мм e, мм масса, кг e, мм масса, кг e, мм масса, кг e, мм масса, кг
50 137 130 4,6 0,143 3,7 0,118 3,0 0,097 2,9 0,095
63 158 150 5,8 0,442 4,7 0,369 3,8 0,302 3,6 0,288
75 170 160 6,8 0,626 5,6 0,525 4,5 0,428 4,3 0,412
90 172 160 8,2 0,912 6,7 0,763 5,4 0,628 5,1 0,590
110 185 170 10,0 1,37 8,1 1,14 6,6 0,941 6,3 0,898
125 197 180 11,4 1,80 9,2 1,48 7,4 1,22 7,1 1,17
140 239 220 12,7 2,27 10,3 1,88 8,3 1,54 8,0 1,48
160 261 240 14,6 4,37 11,8 3,61 9,5 2,96 9,1 2,84
180 274 250 16,4 5,57 13,3 4,60 10,7 3,78 10,2 3,61
200 277 250 18,2 6,93 14,7 5,72 11,9 4,69 11,4 4,52
225 280 250 20,5 8,85 16,6 7,33 13,4 6,02 12,8 5,77
250 333 300 22,7 11,0 18,4 9,14 14,8 7,47 14,2 7,20
280 338 300 25,4 16,0 20,6 13,3 16,6 10,9 15,9 10,5
315 342 300 28,6 20,6 23,2 17,0 18,7 14,0 17,9 13,4
355 448 400 32,2 29,8 26,1 24,6 21,1 20,2 20,1 19,3
400 454 400 36,3 38,4 29,4 31,7 23,7 25,9 22,7 24,9
450 460 400 40,9 49,3 33,1 40,7 26,7 33,4 25,5 32,0
500 467 400 45,4 61,7 36,8 51,1 29,7 41,8 28,3 40,1
560 675 600 50,8 111,8 41,2 92,5 33,2 75,7 31,7 72,5
630 684 600 57,2 143,5 46,3 118,5 37,4 97,5 35,7 93,2
710 1095 1000 64,5 291,7 52,2 240,9 42,1 197,8 40,2 189,2
800 1107 1000 72,6 374,0 58,8 309,3 47,4 253,5 45,3 242,9
900 1121 1000 — — 66,1 396,0 53,3 324,3 51,0 311,3
1000 1134 1000 — — 73,5 494,9 59,3 405,7 56,6 388,5
1200 1161 1000 — — — — 71,1 597,6 68,0 573,0

Типоразмеры отводов 30° сварных SDR 21 — SDR 41

Наименование полиэтилена SDR 21 SDR 26 SDR 33 SDR 41
Номинальное давление, 105 Па (бар)
ПЭ 80 PN 6,3 PN 5 PN 4 PN 3,2
ПЭ 100 PN 8 PN 6,3 PN 5 PN 4
d, мм L, мм l, мм e, мм масса, кг e, мм масса, кг e, мм масса, кг e, мм масса, кг
50 137 130 2,4 0,080 2,0 0,067 — — — —
63 158 150 3,0 0,243 2,5 0,207 2,0 0,167 — —
75 170 160 3,6 0,349 2,9 0,285 2,3 0,233 2,0 0,202
90 172 160 4,3 0,505 3,5 0,416 2,8 0,337 2,2 0,273
110 185 170 5,3 0,764 4,2 0,618 3,4 0,506 2,7 0,406
125 197 180 6,0 0,993 4,8 0,811 3,9 0,659 3,1 0,538
140 239 220 6,7 1,26 5,4 1,03 4,3 0,825 3,5 0,678
160 261 240 7,7 2,42 6,2 1,98 4,9 1,58 4,0 1,29
180 274 250 8,6 3,07 6,9 2,50 5,5 2,01 4,4 1,62
200 277 250 9,6 3,84 7,7 3,12 6,2 2,54 4,9 2,02
225 280 250 10,8 4,92 8,6 3,95 6,9 3,21 5,5 2,58
250 333 300 11,9 6,07 9,6 4,96 7,7 4,01 6,2 3,26
280 338 300 13,4 8,91 10,7 7,20 8,6 5,82 6,9 4,72
315 342 300 15,0 11,4 12,1 9,26 9,7 7,48 7,7 5,99
355 448 400 16,9 16,5 13,6 13,3 10,9 10,8 8,7 8,72
400 454 400 19,1 21,2 15,3 17,1 12,3 13,9 9,8 11,2
450 460 400 21,5 27,2 17,2 22,0 13,8 17,8 11,0 14,4
500 467 400 23,9 34,1 19,1 27,6 15,3 22,3 12,3 18,0
560 675 600 26,7 61,8 21,4 50,1 17,2 40,5 13,7 32,5
630 684 600 30,0 79,1 24,1 64,3 19,3 51,9 15,4 41,7
710 1095 1000 33,9 161,2 27,2 130,8 21,8 105,7 17,4 85,0
800 1107 1000 38,1 206,6 30,6 167,4 24,5 135,3 19,6 109,2
900 1121 1000 42,9 264,7 34,4 214,5 27,6 173,6 22,0 139,2
1000 1134 1000 47,7 330,9 38,2 267,8 30,6 216,3 24,5 174,4
1200 1161 1000 57,2 487,1 45,9 394,9 36,7 318,8 29,4 257,2
