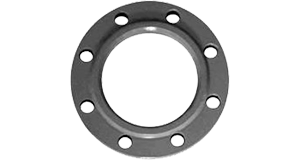

Фланец стальной прижимной к втулке ПНД (максимальное рабочее давление 1,6 МПа)

Стальные фланцы
Применимость
втулка ПНД
Материал
сталь 20
Диаметры
25 32 40, 50, 63, 90, 110, 160, 200, 225, 315, 400 мм
Рабочее давление
1,6 МПа
Цвет
серебристо-серый

Стальной прижимной фланец к втулке ПНД диаметром 25, 32, 40, 50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 630 мм изготовлен в Санкт-Петербурге. Подсоединяется прижимной фланец через прокладку болтами к запорно-регулирующей арматуре на 16 атмосфер с условным проходом 20, 25, 32, 40, 50, 65, 80, 100, 100, 125, 150, 150, 200, 200, 250, 250, 300, 350, 400, 500, 500, 600 мм, соответственно диаметрам втулок ПНД.

Монтаж прижимного фланца стального для втулки ПНД следует осуществлять в соответствии с рекомендациями прокладки трубопроводов с применением стальных фланцев.

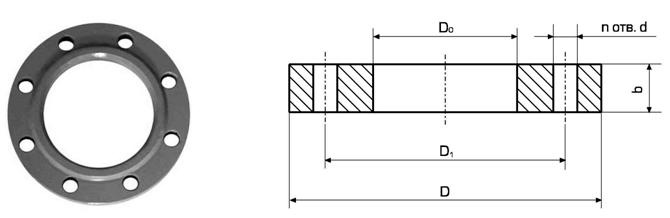

Характеристики стальных фланцев прижимных

Наружный диаметр ПЭ трубы, мм Dу, мм D, мм D1, мм D0, мм b, мм n, шт. d, мм масса, кг
25 20 105 75 34 14 4 14 0,89
32 25 115 85 42 16 4 14 1,18
40 32 135 100 51 16 4 18 1,59
50 40 145 110 62 17 4 18 1,96
63 50 160 125 78 19 4 18 2,25
75 65 180 145 92 21 4 18 3,07
90 80 195 160 108 21 4 18 3,71
110 100 215 180 128 23 8 18 4,37
125 100 215 180 135 23 8 18 4,07
140 125 245 210 158 25 8 18 5,60
160 150 280 240 178 25 8 22 7,39
180 150 280 240 188 25 8 22 6,76
200 200 335 295 225 27 12 22 9,63
225 200 335 295 238 27 12 22 8,59
250 250 405 355 273 28 12 26 15,0
280 250 405 355 294 28 12 26 12,8
315 300 460 410 338 28 12 26 17,6
355 350 520 470 376 30 16 26 24,8
400 400 580 525 430 34 16 30 30,4
450 500 710 650 517 44 20 33 55,7
500 500 710 650 533 44 20 33 51,3
560 600 840 770 618 45 20 36 77,1
630 600 840 770 645 45 20 36 68,2
