Втулка (кольцо) редукционная нпвх (pvc-u)
-
- Цены на фитинги, краны, клапаны, pvc-u Tecno Plastic
- Втулка редукционная укороченная нпвх, кольцо
- Материал: поливинилхлорид непластифицированный (pvc-u)
- Диаметры: от 16 до 315 мм
- Способ соединения: раструбный, патрубковый для клеевого соединения
- Производитель: GF TPA (Tecno Plastic Georg Fischer)
- Страна-производитель: Италия
- Максимальное давление: 16 бар (от 16 до 200 мм) и 10 бар 225 до 315 мм
- Цены на фитинги, краны, клапаны, pvc-u Tecno Plastic
Втулка редукционная укороченная из клеевого нпвх (pvc-u) также именуется, как втулка редукционная, кольцо нпвх. Под брендом Tecno Plastic (является «дочкой» Georg Fischer) производятся клеевые пвх (нпвх) фитинги и запорная арматура для водопроводных систем, бассейнов, водоотведения и пр. Способ соединения втулки редукционной укороченной из клеевого нпвх — это муфтовый, т.е. раструбный и патрубковый. Труба нпвх вставляется в раструб редукционной укороченной втулки нпвх, а сама втулка вставляется в трубу. Втулка редукционная укороченная из клеевого нпвх или кольцо нпвх представлена в следующих диаметрах: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм, 125 мм, 140 мм, 160 мм, 200 мм, 225 мм, 250 мм, 315 мм, позволяя переходить с большего диаметра трубы нпвх (фитинга нпвх) на меньший (с меньшего на больший), а также через диаметр, либо на два диаметра меньше (больше) при необходимости уменьшения (расширения) диаметра трубы пвх (фитинга пвх) согласно данных в таблице.

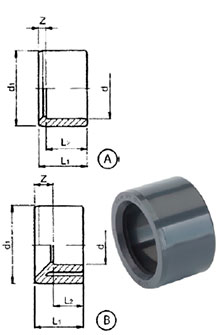

Типоразмеры редукционной укороченной втулки нпвх (pvc-u) Tecno Plastic Georg Fischer
| Тип | d1-d | PN (бар) | код | вес (кг) | L1 (мм) | L2 (мм) | Z (мм) |
|---|---|---|---|---|---|---|---|
| А | 20-16 | 16 | RV0RCI20A | 0.003 | 14 | 16 | 2 |
| B | 25-16 | 16 | RV0RCI25A | 0.008 | 14 | 19 | 5 |
| А | 25-20 | 16 | RV0RCI25B | 0.005 | 16 | 19 | 3 |
| B | 32-16 | 16 | RV0RCI32A | 0.015 | 14 | 22 | 8 |
| B | 32-20 | 16 | RV0RCI32B | 0.015 | 16 | 22 | 6 |
| A | 32-25 | 16 | RV0RCI32C | 0.010 | 19 | 22 | 3 |
| B | 40-20 | 16 | RV0RCI40B | 0.025 | 16 | 26 | 10 |
| B | 40-25 | 16 | RV0RCI40C | 0.027 | 19 | 26 | 7 |
| A | 40-32 | 16 | RV0RCI40D | 0.016 | 22 | 26 | 4 |
| B | 50-25 | 16 | RV0RCI50C | 0.045 | 19 | 31 | 12 |
| B | 50-32 | 16 | RV0RCI50D | 0.042 | 22 | 31 | 9 |
| A | 50-40 | 16 | RV0RCI50E | 0.030 | 26 | 31 | 5 |
| B | 63-32 | 16 | RV0RCI63D | 0.083 | 22 | 38 | 16 |
| B | 63-40 | 16 | RV0RCI63E | 0.081 | 26 | 38 | 12 |
| A | 63-50 | 16 | RV0RCI63F | 0.062 | 31 | 38 | 7 |
| B | 75-40 | 16 | RV0RCI75E | 0.120 | 26 | 44 | 18 |
| B | 75-50 | 16 | RV0RCI75F | 0.122 | 31 | 44 | 13 |
| A | 75-63 | 16 | RV0RCI75G | 0.082 | 38 | 44 | 6 |
| B | 90-50 | 16 | RV0RCI90F | 0.210 | 31 | 51 | 20 |
| B | 90-63 | 16 | RV0RCI90G | 0.195 | 38 | 51 | 13 |
| A | 90-75 | 16 | RV0RCI90H | 0.140 | 44 | 51 | 7 |
| B | 110-63 | 16 | RV0RCI91G | 0.365 | 38 | 61 | 23 |
| B | 110-75 | 16 | RV0RCI91H | 0.365 | 44 | 61 | 17 |
| A | 110-90 | 16 | RV0RCI91I | 0.273 | 51 | 61 | 10 |
| B | 125-75 | 16 | RV0RCI92H | 0.412 | 44 | 69 | 25 |
| B | 125-90 | 16 | RV0RCI92I | 0.450 | 51 | 69 | 18 |
| A | 125-110 | 16 | RV0RCI92L | 0.273 | 61 | 69 | 8 |
| B | 140-90 | 16 | RV0RCI93I | 0.550 | 51 | 76 | 25 |
| B | 140-110 | 16 | RV0RCI93L | 0.475 | 61 | 76 | 15 |
| A | 140-125 | 16 | RV0RCI93M | 0.340 | 69 | 76 | 7 |
| B | 160-110 | 16 | RV0RCI94L | 0.795 | 61 | 86 | 25 |
| B | 160-125 | 16 | RV0RCI94M | 0.725 | 69 | 86 | 17 |
| A | 160-140 | 16 | RV0RCI94N | 0.545 | 76 | 86 | 10 |
| A | 180-160 | 16 | RV0RCI95O | 0.710 | 86 | 96 | 10 |
| A | 200-160 | 16 | RV0RCI96O | 1.645 | 86 | 106 | 10 |
| A | 200-180 | 16 | RV0RCI96P | 0.870 | 96 | 106 | 10 |
| B | 225-160 | 10 | RV0RCI97O | 2.300 | 86 | 119 | 33 |
| A | 225-200 | 10 | RV0RCI97Q | 1.360 | 106 | 119 | 13 |
| B | 250-160 | 10 | RV0RCI98O | 3.300 | 87 | 134 | 47 |
| B | 250-200 | 10 | RV0RCI98Q | 2.735 | 107 | 134 | 27 |
| A | 250-225 | 10 | RV0RCI98R | 1.700 | 120 | 132 | 12 |
| B | 315-200 | 10 | RV0RCI991Q | 5.000 | 107 | 165 | 58 |
| B | 315-225 | 10 | RV0RCI991R | 4.500 | 132 | 165 | 33 |
| B | 315-250 | 10 | RV0RCI991S | 4.100 | 132 | 165 | 33 |
Области применения нпвх фитингов: распределение воды, водоподготовка и очистка сточных вод, общественные и личные плавательные бассейны, термальные бассейны спа, аквариумы и рыбофермы, ирригационные системы и фонтаны. Tecno Plastic Georg Fischer является специализированным брендом фитингов и клапанов из НПВХ для водопроводных систем и общего применения.
Материалы
Сырьё PVC-U, используемое компанией Georg Fischer, является непластифицированным поливинилхлоридом (нпвх). Стойкость материала к химическому воздействию соответствует требованиям стандарта ISO/TR 10358.
Стандартизация
Сырье, применяемое при изготовлении фитингов Tecno Plastic, соответствует международным стандартам ISO EN 1452-3, NF и KIW А и т.п. Данные международные сопоставимы с гост 32413-2013.
