Обратный клапан нпвх с внутренней резьбой (пружина из резины epdm)
-
- Цены на фитинги, краны, клапаны, pvc-u Tecno Plastic
- Материал: поливинилхлорид непластифицированный и этилен-пропиленовый каучук (pvc-u/epdm)
- Диаметры (в дюймах): от ⅜ до 2 ½"
- Способ соединения: резьбовое
- Производитель: Tecno Plastic Georg Fischer (Италия)
- Максимальное давление: 16 бар (от ⅜ до 2") и 10 бар (2 ½")
- Особенности: полностью разборный, тип vro
- Цены на фитинги, краны, клапаны, pvc-u Tecno Plastic
Обратный клапан нпвх (pvc-u) с внутренней резьбой (пружина из резины epdm) является полноразборным шаровым клапаном. Под брендом Tecno Plastic (является «дочкой» Georg Fischer) производятся клеевые пвх (нпвх) фитинги и запорная арматура для водопроводных систем, бассейнов, водоотведения и пр. Способ соединения обратного клапана с внутренней резьбой нпвх — это резьбовой. Клапан Tecno Plastic с внутренней резьбой pvc-u с каждой стороны соединяется с трубой или фитингом нпвх при помощи резьбы. Обратный клапан с внутренней резьбой (с пружиной из резины epdm) представлен в следующих диаметрах: ⅜, ½, ¾, 1, 1 ¼, 1 ½, 2 и 2 ½ дюйма.
Габаритные размеры обратного клапана нпвх (pvc-u) с внутренней резьбой
| Rp (мм) | DN (мм) | PN (бар) | код | вес (кг) | L2 (мм) | A (мм) | L1 (мм) | X (мм) | Z (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 10 | 16 | VRO21F160 | 0.110 | 76 | 50 | 14 | 42 | 48 |
| ½ | 15 | 16 | VRO21F200 | 0.110 | 80 | 50 | 16 | 42 | 48 |
| ¾ | 20 | 16 | VRO21F250 | 0.175 | 91 | 59 | 19 | 48 | 53 |
| 1 | 25 | 16 | VRO21F320 | 0.245 | 102 | 68 | 22 | 54 | 58 |
| 1 ¼ | 32 | 16 | VRO21F400 | 0.370 | 116 | 80 | 24 | 62 | 68 |
| 1 ½ | 40 | 16 | VRO21F500 | 0.565 | 126 | 92 | 24 | 72 | 78 |
| 2 | 50 | 16 | VRO21F630 | 0.995 | 149 | 115 | 28 | 86 | 93 |
| 2 ½ | 65 | 10 | VRO21F750 | 2.845 | 184 | 168 | 33 | 128 | 118 |
Обратный клапан нпвх (pvc-u) с внутренней резьбой типа vro имеет внутреннюю резиновую пружину из материала epdm. Если из обратного клапана извлечь внутреннюю пружину и ориентировать кран в нужном направлении, он может работать в качестве всасывающего либо вентиляционного клапана нпвх. Обратные клапаны (пружина из резины epdm) с внутренней резьбой выпускаются в той же линейке размеров, что и шаровые краны vsa, что позволяет крепить их хомутами одного и того же типа.
Компактные обратные клапаны нпвх (pvc-u) с двумя разъемными муфтами производятся с теми же размерами, что и шаровые краны vsa, поэтому могут быть извлечены из трубопровода нпвх путем простого откручивания двух накидных гаек. Обратные клапаны нпвх с внутренней резьбой тип vro допускают прохождение жидкости только в одном направлении и могут использоваться как всасывающие клапаны нпвх для забора жидкости, так и в качестве вентиляционного клапана нпвх, который выпускает воздух до тех пор, пока жидкость не достигнет плавающего конуса, перекрывающего клапан, что позволяет поддерживать давление жидкости в трубопроводе. Стойкость обратного клапана нпвх Tecno Plastic с внутренней резьбой к химическому воздействию соответствует требованиям стандарта ISO/TR 10358.

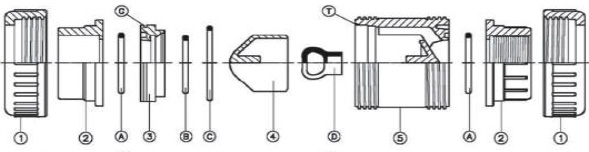

Cхема обратного клапана нпвх (pvc-u) с внутренней резьбой
| Позиция | Название | Количество | Материал |
|---|---|---|---|
| 1 | Накидная гайка | 2 | непластифицированный поливинилхлорид (pvc-u) |
| 2 | Втулка крана вых. | 2 | непластифицированный поливинилхлорид (pvc-u) |
| 3 | Опора | 1 | непластифицированный поливинилхлорид (pvc-u) |
| 4 | Конус | 1 | непластифицированный поливинилхлорид (pvc-u) |
| 5 | Корпус | 1 | непластифицированный поливинилхлорид (pvc-u) |
| A | Уплотнение корпуса | 2 | этиленпропилен dutral® (epdm) |
| B | Уплотнение конуса | 1 | этиленпропилен dutral® (epdm) |
| C | Уплотнение опоры | 1 | этиленпропилен dutral® (epdm) |
| D | Пружина конуса | 1 | этиленпропилен dutral® (epdm) |
Разборка и сборка обратного клапана нпвх с внутренней резьбой в процессе обслуживания
Открутив накидную гайку (1) от обратного клапана можно вынуть обратный клапан целиком из трубопровода нпвх в радиальном направлении. Для извлечения внутренних частей обратного клапана необходимо сначала вынуть опору (3) из корпуса (5) с помощью плоской отвертки в качестве рычага, вставив ее между двумя пазами (t) и канавкой (g) опоры. После снятия опоры (3) и извлечения уплотнительного кольца (c) из корпуса (5) открывается доступ к внутренним деталям обратного клапана для проверки состояния уплотнительных колец и их возможной замены.
Сборка обратного клапана (пружина из резины epdm) с внутренней резьбой осуществляется в обратной последовательности, при этом следует внимательно следить за правильностью установки уплотнительного кольца и нанесения силиконовой смазки.
Обратные клапаны pvc-u с односторонним движением потока
Обратный клапан нпвх (pvc-u) с внутренней резьбой типа vro имеет внутреннюю резиновую пружину из материала epdm. Если извлечь внутреннюю пружину и ориентировать обратный клапан в нужном направлении, он станет работать в качестве всасывающего либо вентиляционного клапана нпвх. Обратные клапаны нпвх тип vr выпускаются в той же линейке размеров, что и шаровые краны нпвх vsa, что позволяет крепить их хомутами одного и того же типа.
Монтаж и использование обратного клапана нпвх (пружина из резины epdm) с внутренней резьбой
Резьбовые разъемы обратного клапана не должны скручиваться с деталями с конической наружной резьбой и нельзя использовать пеньку, паклю или волокна. При монтаже особое внимание следует обращать на правильное расположение обратного клапана нпвх при его установке. Накидные гайки у обратного клапана следует затягивать только вручную! Использовать гаечный ключ не допускается! Важно не использовать накидные гайки для стягивания отдельных участков трубопровода нпвх. При обнаружении утечек из разъемных муфт следует проверить правильность расположения компонентов системы и длину трубы клеевого нпвх. Чрезмерная затяжка накидных гаек при монтаже обратного клапана нпвх может привести к их поломке.

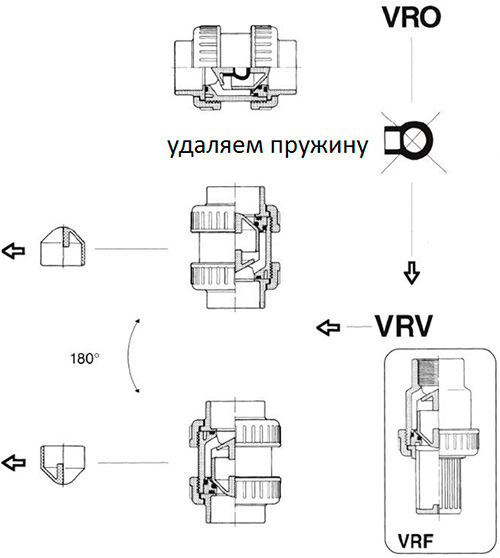

Преобразование обратного клапана нпвх с внутренней резьбой в вентиляционный и всасывающий
| Обратный клапан нпвх |  |
| Вентиляционный клапан нпвх | |
| Всасывающий клапан нпвх |
