- Кран шаровой клеевой нпвх (pvc-u) с уплотнением epdm
- Материал: поливинилхлорид непластифицированный (pvc-u), этилен-пропиленовый каучук (epdm)
- Диаметры: от 16 до 110 мм
- Способ соединения: раструбный для клеевого соединения
- Производитель: Tecno Plastic Georg Fischer (Италия)
- Максимальное давление: 16 бар (от 16 до 63 мм) и 10 бар (от 75 до 110 мм)
- Цены на фитинги, краны, клапаны, pvc-u Tecno Plastic
Кран шаровой клеевой нпвх (pvc-u) с уплотнением epdm является полноразборным шаровым краном. Под брендом Tecno Plastic (является «дочкой» Georg Fischer) производятся клеевые пвх (нпвх) фитинги и запорная арматура для водопроводных систем, бассейнов, водоотведения и пр. Способ соединения крана шарового клеевого нпвх (pvc-u) с уплотнением epdm — это раструбный. Кран шаровой клеевой нпвх (pvc-u) с уплотнением epdm с каждой стороны соединяется с трубой нпвх в раструб. Кран шаровой клеевой pvc-u с уплотнением epdm представлен в следующих диаметрах: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм и 110 мм.
Габаритные размеры шаровых кранов нпвх (pvc-u) с уплотнением epdm Tecno Plastic
| d (мм) | DN (мм) | PN (бар) | код | вес (кг) | L1 (мм) | H (мм) | L2 (мм) | A (мм) | S (мм) | Z (мм) | X (мм) | M (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 10 | 16 | VSA22I160 | 0.130 | 14 | 53 | 76 | 50 | 19 | 48 | 42 | 40 |
| 20 | 15 | 16 | VSA22I200 | 0.130 | 16 | 53 | 80 | 50 | 19 | 48 | 41 | 40 |
| 25 | 20 | 16 | VSA22I250 | 0.205 | 19 | 60 | 91 | 59 | 19 | 53 | 48 | 45 |
| 32 | 25 | 16 | VSA22I320 | 0.295 | 22 | 67 | 102 | 68 | 21 | 58 | 54 | 51 |
| 40 | 32 | 16 | VSA22I400 | 0.435 | 26 | 79 | 120 | 80 | 25 | 68 | 62 | 59 |
| 50 | 40 | 16 | VSA22I500 | 0.680 | 31 | 90 | 140 | 94 | 27 | 78 | 72 | 70 |
| 63 | 50 | 16 | VSA22I630 | 1.160 | 38 | 107 | 169 | 115 | 29 | 93 | 86 | 84 |
| 75 | 65 | 10 | VSA22I750 | 2.200 | 44 | 129 | 206 | 145 | 32 | 118 | 110 | 103 |
| 90 | 80 | 10 | VSA22I900 | 3.310 | 51 | 146 | 242 | 168 | 36 | 140 | 128 | 120 |
| 110 | 100 | 10 | VSA22I910 | 5.925 | 61 | 169 | 282 | 210 | 43 | 160 | 150 | 141 |
Кран шаровой клеевой нпвх (pvc-u) с уплотнением epdm с двумя разъемными муфтами компактного типа характеризуются оптимальным управлением, точной регулировкой осевой нагрузки со стороны труб нпвх на уплотнение шара. Кроме того, трубопровод нпвх может быть отсоединен от выхода шарового крана при закрытом положении крана нпвх. Указанные особенности делают шаровые краны нпвх Tecno Plastic Georg Fischer подходящими для разных сфер применения, таких как, распределение воды, водоподготовка и очистка сточных вод, плавательные бассейны, аквапарки и рыбофермы. Кран шаровой клеевой нпвх (pvc-u) с уплотнением epdm является полноразборным, что позволяет, при необходимости, его разобрать, почистить или заменить детали и уплотнения.

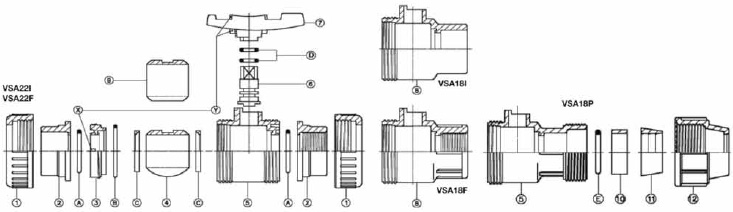

Cхема крана шарового клеевого нпвх (pvc-u) с уплотнением epdm
| Позиция | Название | Количество | Материал |
|---|---|---|---|
| 1 | Накидная гайка | 2 | непластифицированный поливинилхлорид (pvc-u) |
| 2 | Втулка крана вых. | 2 | непластифицированный поливинилхлорид (pvc-u) |
| 3 | Регулируемая опора | 1 | непластифицированный поливинилхлорид (pvc-u) |
| 4 | Шар DN ≥ 40, a ≤ 100 | 1 | непластифицированный поливинилхлорид (pvc-u) |
| 5 | Корпус | 1 | непластифицированный поливинилхлорид (pvc-u) |
| 6 | Шток | 1 | непластифицированный поливинилхлорид (pvc-u) |
| 7 | Рукоятка | 1 | непластифицированный поливинилхлорид (pvc-u) |
| 8 | Корпус (одна муфта) | 1 | непластифицированный поливинилхлорид (pvc-u) |
| 9 | Шар DN ≥ 10, a ≤ 32 | 1 | непластифицированный поливинилхлорид (pvc-u) |
| 10 | Прижимная гильза | 1 | непластифицированный поливинилхлорид (pvc-u) |
| 11 | Обжимное кольцо | 1 | полиацетат (pom) |
| 12 | Обжимная гайка | 1 | непластифицированный поливинилхлорид (pvc-u) |
| A | Уплотнение корпуса | 2 | этиленпропилен dutral® (epdm) |
| B | Уплотнение опоры | 1 | этиленпропилен dutral® (epdm) |
| C | Уплотнение шара | 2 | политетрафторэтилен (ptfe) + полиэтилен (pe) |
| D | Уплотнение штока | 2 | этиленпропилен dutral® (epdm) |
| E | Уплотнение компрессионной муфты | 1 | этиленпропилен dutral® (epdm) |
Момент вращения крана шарового клеевого нпвх (pvc-u) с уплотнением epdm (Максимальный крутящий момент при максимальном рабочем давлении)
| D (мм) | G (дюйм) | Hm |
|---|---|---|
| 16—20 | ⅜—½ | 0,7 |
| 25 | ¾ | 2 |
| 32 | 1 | 3,5 |
| 40 | 1 ¼ | 7 |
| 50 | 1 ½ | 9 |
| 63 | 2 | 13 |
| 75 | 2 ½ | 24 |
| 90 | 3 | 30 |
| 110 | 4 | 48 |
Монтаж и использование крана шарового клеевого нпвх (pvc-u) с уплотнением epdm
При склеивании выходного разъема с трубой нпвх необходимо предотвратить попадание клея или растворителя на внутренние элементы шарового крана или на сам шар. Особое внимание необходимо обращать на правильное расположение шаровых кранов НПВХ при их установке. Накидные гайки у шаровых кранов нпвх следует затягивать только вручную! Использовать гаечный ключ не допускается! Важно не использовать накидные гайки крана для стягивания отдельных участков трубопровода. В случае появления утечек из разъемных муфт шаровых кранов нпвх необходимо проверить правильность выравнивания компонентов системы и выбора длины трубы нпвх. Перетяжка накидных гаек крана может привести к их повреждению или поломке. Перед началом эксплуатации шаровых кранов нпвх следует тщательно удалить всю грязь, песок или другие загрязнения путем промывки из трубопровода нпвх. Это позволит снизить повреждение шара и/или уплотнений шарового крана нпвх.
Важно исключить резкое открывание/закрывание самого шарового крана для снижения возможных гидроударов, которые могут вызвать повреждение трубопровода. Также важно, чтобы монтажники и обслуживающий персонал хорошо знали процедуру склеивания пластиковых соединений.
Порядок разборки при обслуживании шаровых кранов нпвх с двумя раъёмными муфтами тип VSA.22
-
Открутив накидные гайки (1), можно вынуть шаровый кран целиком из трубопровода в радиальном направлении. Для извлечения внутренних частей крана необходимо:
- Установить кран в открытое положение.
- Снять рукоятку (7) со штока (6).
- Выкрутить опору (3) из корпуса (5) с помощью двух выступов (y) на рукоятке (7), вращая против часовой стрелки.
- После выкручивания опоры (3) и извлечения уплотнительного кольца (b) из корпуса (5) открывается доступ к внутренним деталям крана для проверки состояния уплотнительных колец и их возможной замены.
Для снятия шара (4) – (9) повернуть его с помощью штока (6) и установить в закрытое положение для извлечения байонетного соединения через шток управления (6).
Для снятия штока (6) из корпуса (5) подать его вниз до полного извлечения.
Сборка крана осуществляется в обратной последовательности. Следует проявить аккуратность при установке уплотнительного кольца и при нанесении силиконовой смазки. Закрутить опору (3) прямо на торец, стараясь не заблокировать шар (4) – (9).
