Клапаны поддержания и регулирования давления
-
Клапан поддержания давления Georg Fischer тип 586
Клапаны поддержания давления Georg Fischer тип 586, которые также часто называют перепускными клапанами или регуляторами давления "до себя", обеспечивают постоянное давление на выходе клапана. Они применяются там, где необходимо поддерживать постоянное системное давление или где необходимо создать определенное противодавление питающим насосам. Они уравновешивают пульсации давления и уменьшают скачки давления. Если клапан установлен на ответвлении от тройника, он может использоваться в качестве перепускного или предохранительного клапана.
Характеристики клапана поддержания давления тип 586
- Диапазон настройки давления: 0,5...9,0 бар (по запросу 0,3...3,0)
- Диаметр номинальный: DN10...DN 50 мм
- Материалы, контактирующие с рабочей средой: PVC-U, PVC-C, PP, PVDF
- Материал внешнего корпуса: PP-GF
- Номинальное давление: PN 10 бар
- Мембрана: EPDM/PTFE
- Уплотнение: EPDM и FPM
-

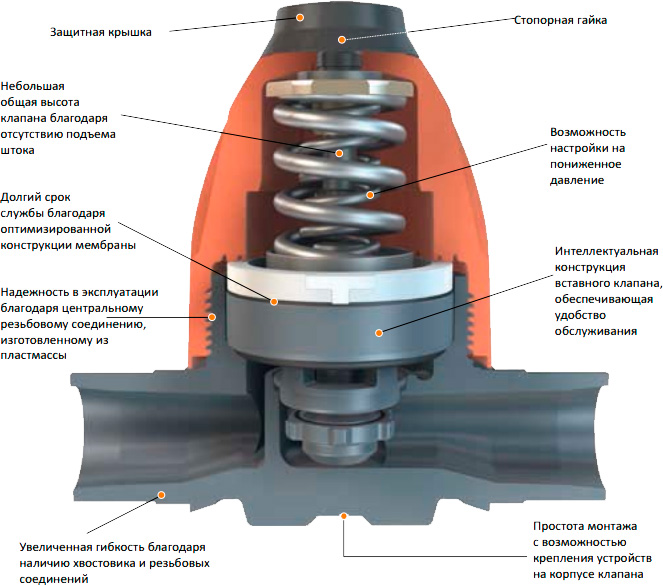

Редукционный клапан типа 582
Редукционные клапаны Georg Fischer, часто называемые клапанами регулирования давления, обеспечивают постоянное давление на выходе клапана. Эти клапаны используются там, где необходимо понизить давление до некоторого заданного значения. В зависимости от поставленной задачи, флуктуации давления либо выравниваются, либо устройства, установленные на ответвлениях от основного трубопровода, защищаются от сверхдавления. Для применения в системах высокой чистоты имеются специальные модификации клапанов с поршнями, в конструкции которых отсутствуют эластомеры.
Функция редукционного клапана Georg Fischer
Давление на выходе клапана действует через мембрану на регулировочную пружину. За счет натяга пружины, регулируемого с помощью установочного винта на клапане, достигается равновесие сил. Если давление на выходе становится выше заданного значения, поршень поднимается, создавая противодавление пружине. Клапан закрывается, и давление на выходе падает. Если давление на выходе становится ниже заданного значения, поршень подается вниз под действием пружины. Клапан начинает открываться до наступления равновесия. Вне зависимости от увеличения или уменьшения давления на входе давление на выходе в основном остается постоянным, т.к. оно не связано напрямую с давлением на входе.
