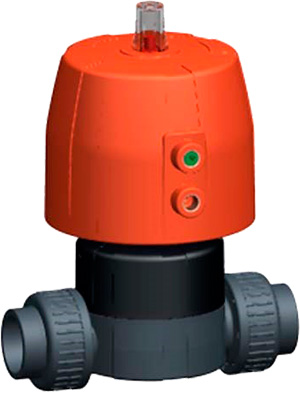

Пневматический мембранный клапан diastar
-
Так как клапаны Georg Fischer данного типа имеют наибольшую силу закрытия, это обеспечивает контроль в трубопроводах с высоким давлением, до 10 бар на обеих сторонах. diastar 025 имеет встроенный интерфейс подключения аксессуаров и легкую систему интеграции. Доступные режимы работы: нормально закрытый (FC), нормально открытый (FO) и двойного действия (DA).
Нормально закрытый (FC)
В выключенном состоянии клапан закрывается под действием пружины. Когда подается давление (нижнее соединение), клапан открывается. Когда давление пропадает, клапан закрывается под действием пружины.
Нормально открытый (FO)
В выключенном состоянии клапан открывается под действием пружины. Когда подается давление (нижнее соединение), клапан закрывается. Когда давление пропадает, клапан открывается под действием пружины.
Двойного действия (DA)
Клапан не имеет определенной основной позиции. Клапан открывается и закрывается при подаче давления на соответствующий выход (верхний выход для закрытия, нижний для открытия).
Характеристики пневматического мембранного клапана
- Размеры
- от d20 DN15 до d160 DN150
- Соединение
- муфты, раструбы, спиготы, фланцы, спиготы под инфракрасную сварку
- Стандарты
- ISO, ANSI/ASTM, BS и JIS
- Номинальное давление
- до 10 бар
- Материалы
- PVC-U, PVC-C, ABS, PP-H, PROGEF Natural, SYGEF Standard, SYGEF Plus
- Уплотнение
- EPDM, PTFE, FPM, NBR, CSM
- Управляющая среда
- сжатый воздух (без масел)/ инертные, не агрессивные газы, макс. 40 °C
- Аксессуары
- концевой выключатель, ручное управление, ограничитель хода, позиционер, информационная шина, саморегулирующийся концевой выключатель, клапан управления, кластер клапана с информационной шиной, интерфейс AS
-
Новые пневматические мембранные клапаны компании Georg Fischer — это настоящий прорыв в области безопасности, эффективности и простоты. Как и клапаны с ручным управлением, новый клапан diastar также имеет центральную накидную гайку. Это соединение является коррозионностойким, устойчивым к воздействию температуры и выдерживает давление до 16 бар.
Удвоенная скорость потока позволяет значительно снизить потребление энергии. При этом характеристики потока имеют высокую степень линейности и обеспечивают оптимальное управление. Такие компоненты, как поворотные пневмосоединения и комплекты предварительно натянутых пружин, значительно облегчают установку и техобслуживание. Устройство сопряжения обеспечивает простую интеграцию в средства автоматизации.
Области применения:
- Микроэлектроника
- Химическая промышленность
- Производство продуктов питанияv
- Био- и фарминдустрия
- жидкости с высокой вязкостью и твердыми включениями
- измерение и контроль
- Водоподготовка
Опции:
- ограничитель хода/ручное управление;
- интерфейс системы автоматизации;
- саморегулирующаяся электрическая обратная связь;
- Позиционер
- пилотные клапаны;
- клапанный блок с взаимодействием по шине.
Преимущества:
- простая интеграция с обширным диапазоном аксессуаров;
- поворотное пневмосоединение;
- коррозионная стойкость и высокое номинальное давление;
- простое и безопасное техобслуживание;
- высокая эффективность, обеспечиваемая удвоенной скоростью потока, линейные характеристики клапана;
- большой выбор материалов для обеспечения наилучшей химической стойкости;
- линейные характеристики управления;
- подходит для суспензий и абразивных сред
